Conteúdos - Discussão do Enunciado e Introdução à Fabricação Digital¶
Objetivos¶
- (derivam da aula anterior)

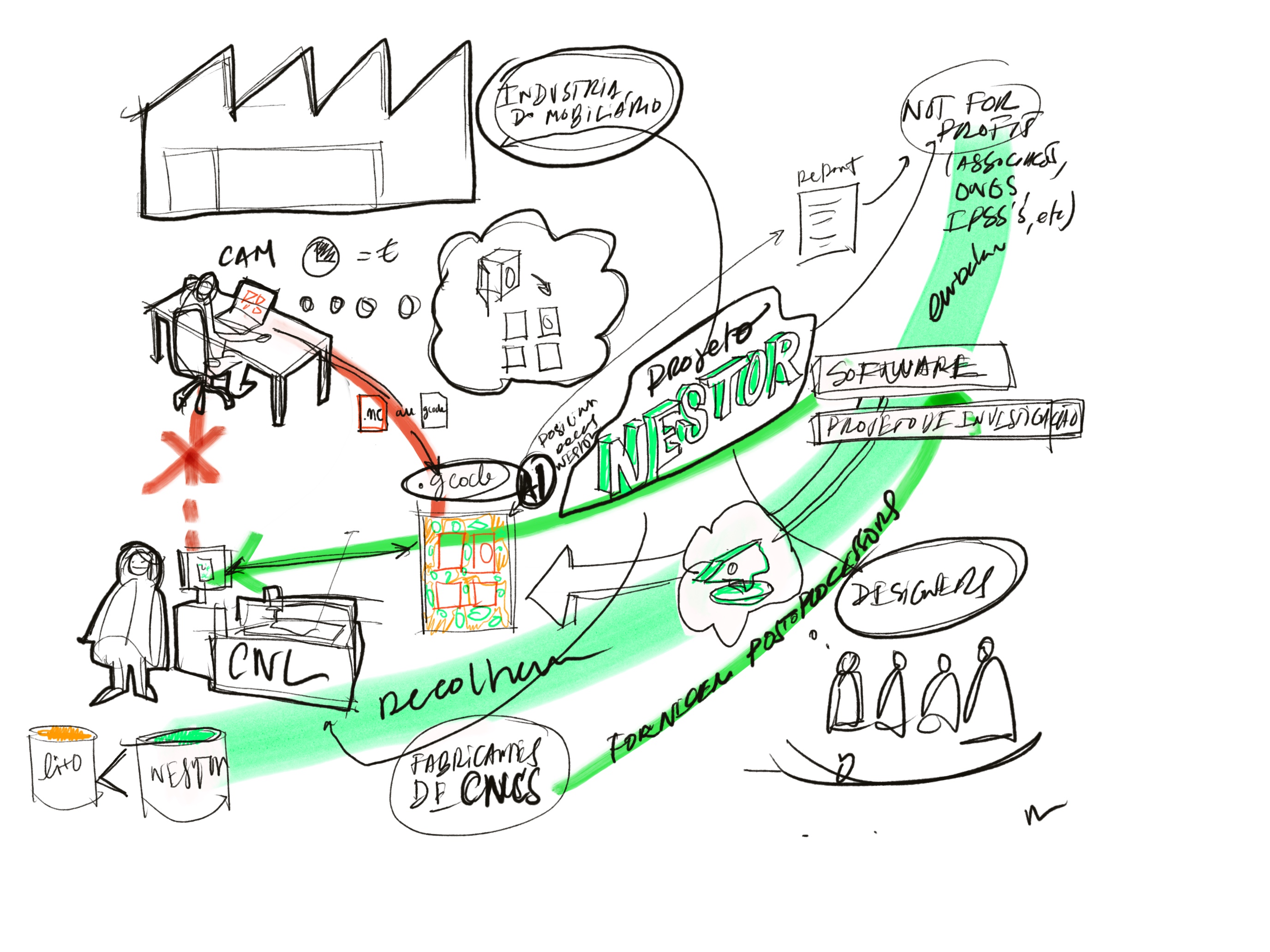

- O que é o projeto NESTOR?
- Integrar a utilização do esquema-ferramenta nas diferentes fases do processo de design.
- Perceber em que situações posso aplicar o esquema-ferramenta.

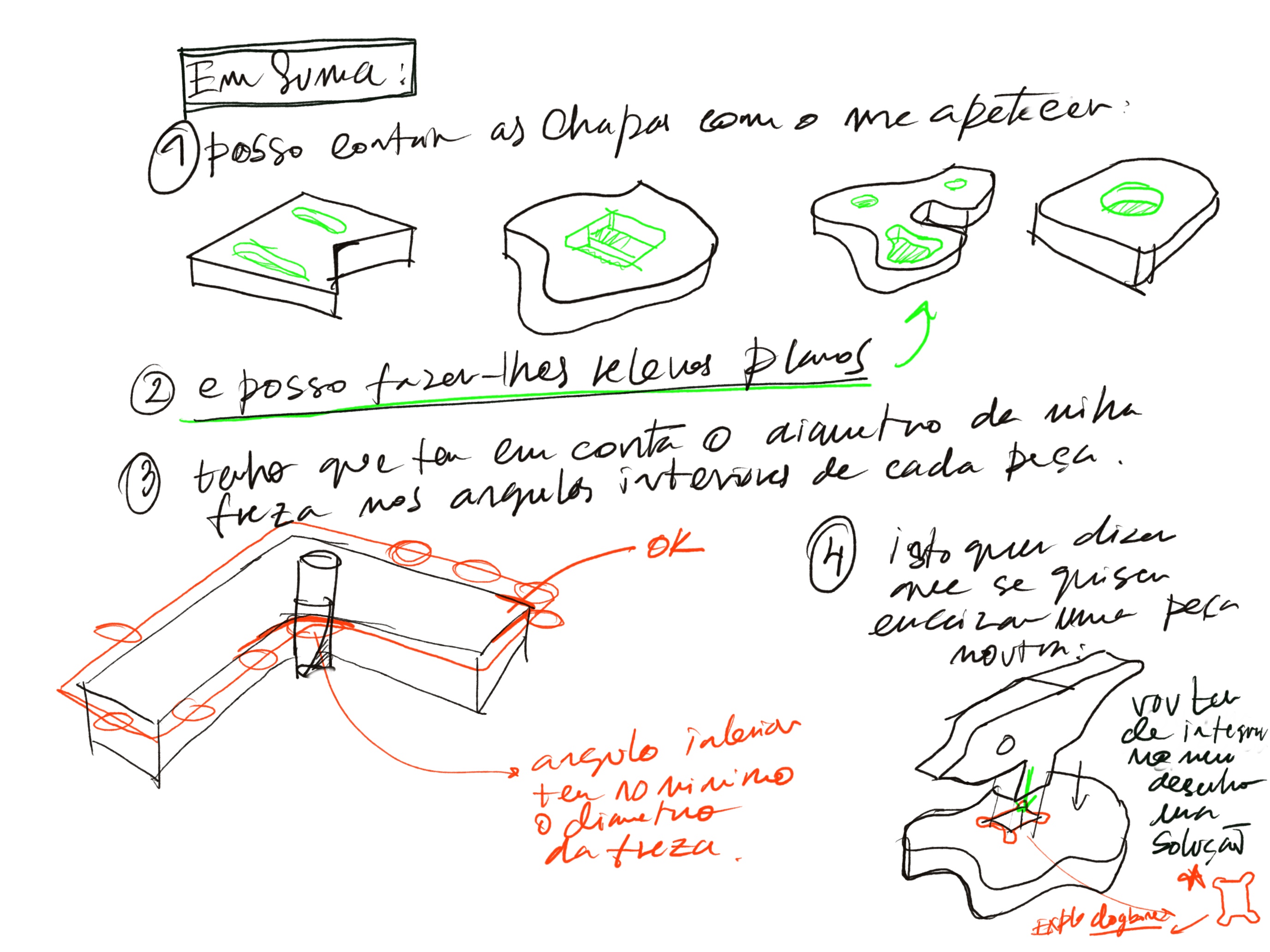

- O que é esperado da CNC na produção de cada peça de um brinquedo NESTOR.
Instruções / Atividades¶
Usa o Esquema-Ferramenta para:
- Organizar o enunciado — arruma o que lês nas categorias do esquema. Isso ajuda-te a percebê-lo progressivamente e a formular as questões certas ao longo do semestre.
- Testar as tuas ideias — verifica mentalmente se os teus esboços e maquetes são coerentes com a forma como interpretaste o problema e com as opções que fizeste em cada ponto do esquema.
- Apresentar as tuas propostas — de modo a que fiquem claras em todas as suas dimensões.

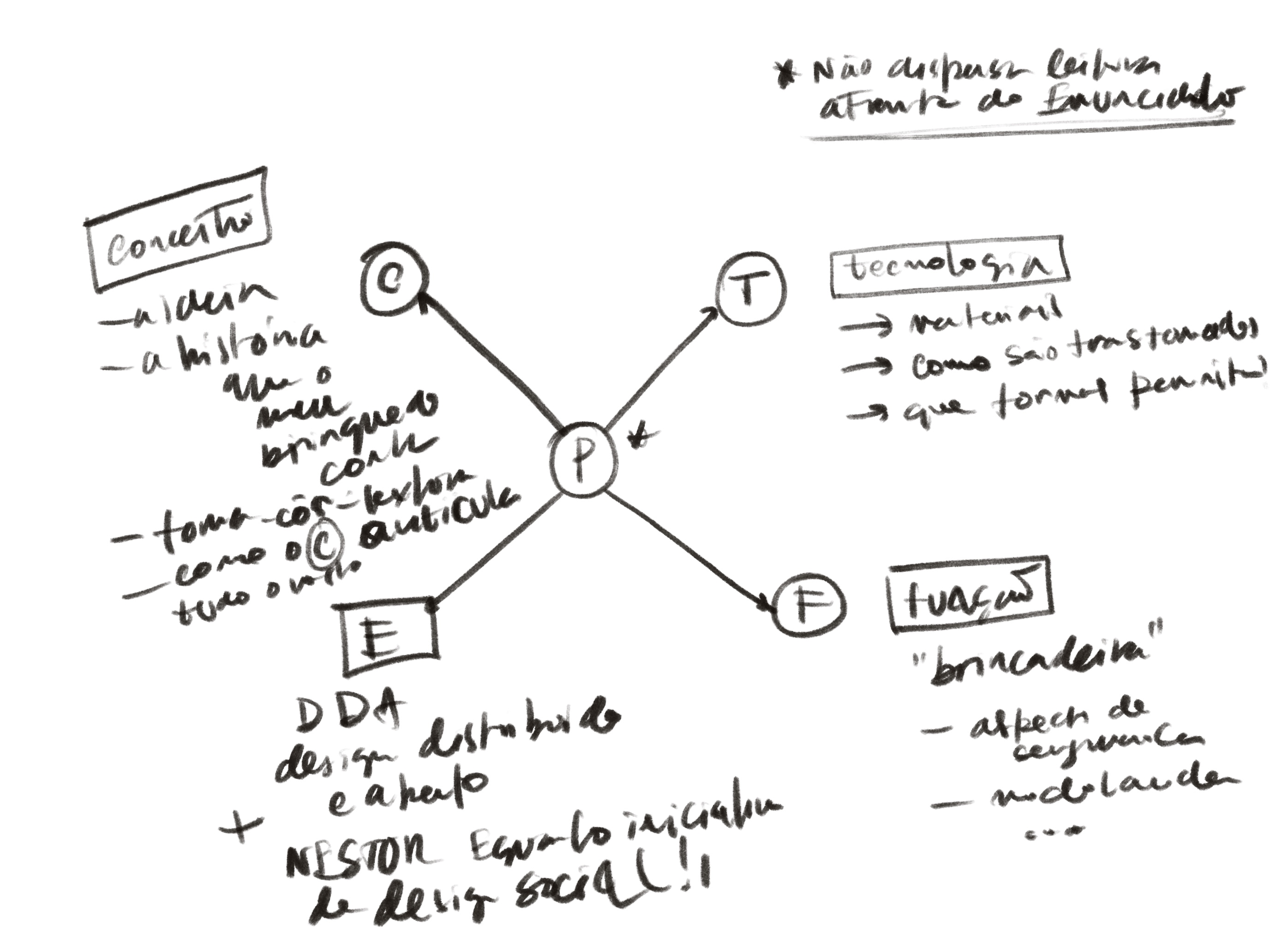

O Esquema-Ferramenta e os seus 4 eixos
O esquema decompõe o processo de design em 4 eixos:
- C — Conceito
- E — Enquadramento Económico e Contexto de Aplicação
- T — Tecnologia (materiais e processos)
- F — Função (funções e requisitos de uso)
O processo de design é uma negociação permanente entre as tensões que estes 4 eixos criam entre si, na procura da forma final do objeto.
Como aplicar o esquema em cada fase — um exemplo com o NESTOR
1. A ler o enunciado
Preenche o esquema com o que o enunciado já define. No NESTOR, por exemplo, rapidamente percebes que:
- O enquadramento económico (E) está claramente definido.
- A tecnologia (T) — materiais e processos — também está definida.
Isto diz-te logo onde tens e onde não tens margem de manobra.
2. A definir premissas
Premissas são as decisões de partida que tomas antes de começares a desenhar — os princípios que vão orientar as tuas escolhas ao longo do projeto.
Ao preencher o esquema com base no que leste, começas a perceber quais os eixos que mais condicionam os restantes. No NESTOR:
- O eixo E não afeta significativamente os outros neste tipo de projeto.
- O eixo T, pelo contrário, vai restringir muito o que F e C podem ser — ou seja, a tecnologia limita tanto as funções possíveis como as formas e conceitos que podes explorar.
As tuas premissas são o resultado desta leitura: declarações do tipo "dado que a tecnologia é X, a forma terá de responder a Y" ou "o conceito tem de ser compatível com os processos disponíveis".
3. A construir o moodboard (em grupo)
O moodboard é um exercício de alinhamento visual entre o grupo — e serve especificamente o eixo C (Conceito).
O objetivo é chegarem a um acordo sobre a direção estética que querem explorar: formas, cores, texturas, atmosfera. Não é uma análise técnica — é uma bússola visual partilhada, construída com consciência da realidade circundante.
Um bom moodboard responde à pergunta: "que mundo visual queremos que este objeto habite?"
4. A pesquisar referências
A pesquisa de referências é diferente do moodboard — e complementa-o.
Aqui procuras imagens e objetos que te ajudem a visualizar as tuas premissas: referências de carácter mecânico, de materiais, de objetos com funções semelhantes, de soluções formais que respondam às restrições que identificaste.
Estas referências não servem apenas C — servem todos os eixos. Constituem uma visualização das tuas premissas e guiam o processo de desenho de forma muito mais precisa do que o moodboard.
A pergunta aqui é: "que objetos ou soluções já existem que me ajudam a perceber como resolver este problema?"
5. No processo de desenho — e a avaliar os teus esboços
O crivo principal são as premissas que definiste nas fases anteriores — em particular as premissas visuais, que são as mais úteis para guiar e avaliar o desenho.
Ao avaliar os teus esboços à luz dessas premissas e do esquema-ferramenta, essa avaliação pode ter dois resultados:
- Rejeição — se para tornar o desenho viável precisas de o alterar de tal forma que a ideia central se perde, ou as funções que consideras essenciais deixam de estar presentes.
- Revisão — se as alterações necessárias preservam, ou comprometem pouco, as tuas restantes intenções.
- Se não chegaste a este link vindo/a do Moodle, não te esqueças de lá marcar o término desta atividade — ou seja, que já compreendeste e seguiste estas instruções. (Isto é particularmente importante se por alguma razão não consegues vir às aulas. Preciso de ter a certeza de que leste e de que tens ou não dúvidas — em caso afirmativo, faz-mas chegar.)
Recursos¶
Sobre Projeto¶
Framework Base¶
O Projeto Nestor¶
Sobre a CNC!¶
Neste link, encontrarão toda a informação necessária sobre a utilização da CNC Ouplan STEEL que está disponível no Fablab Benfica. logo de inicio encontram Inclusive um video geral.

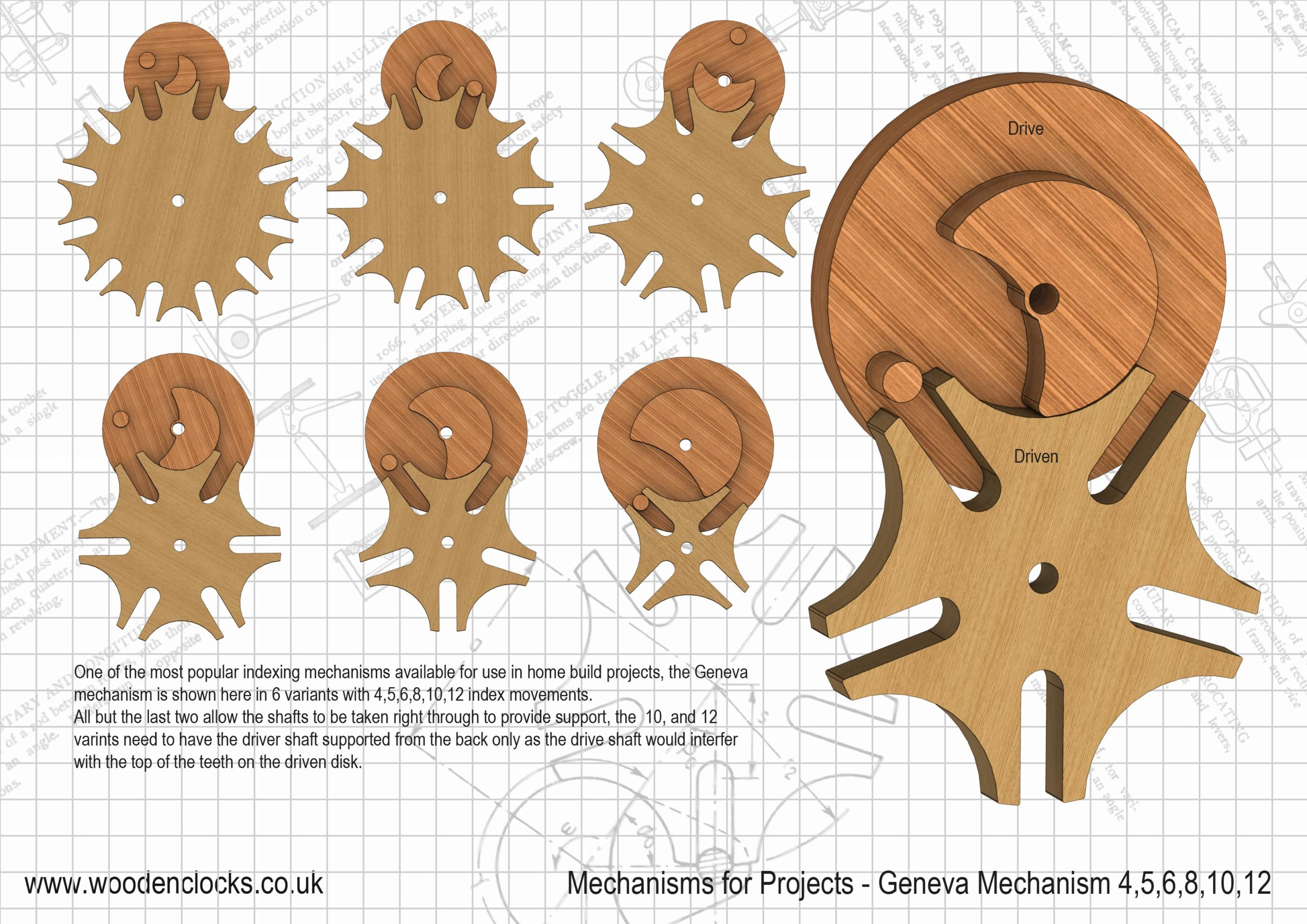

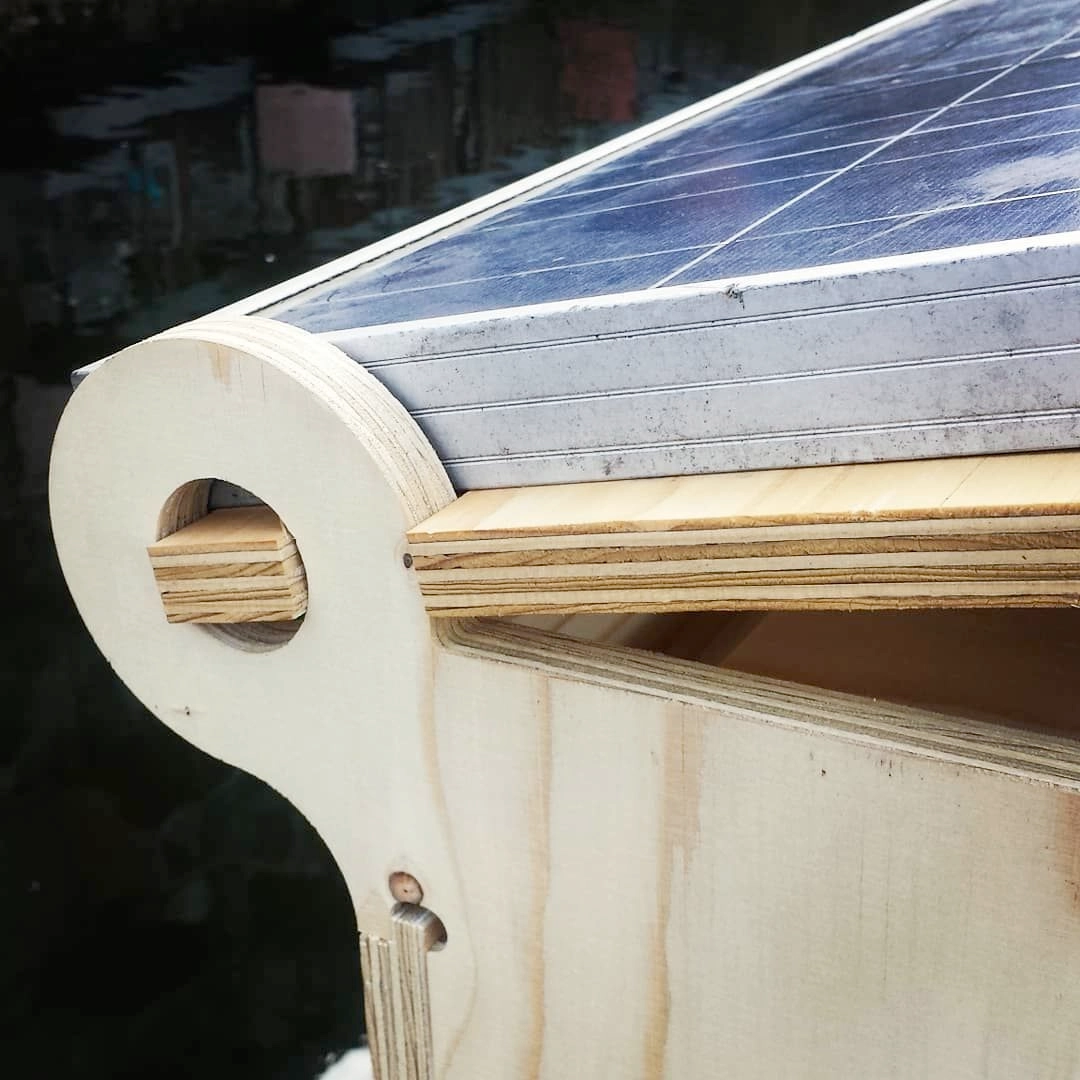

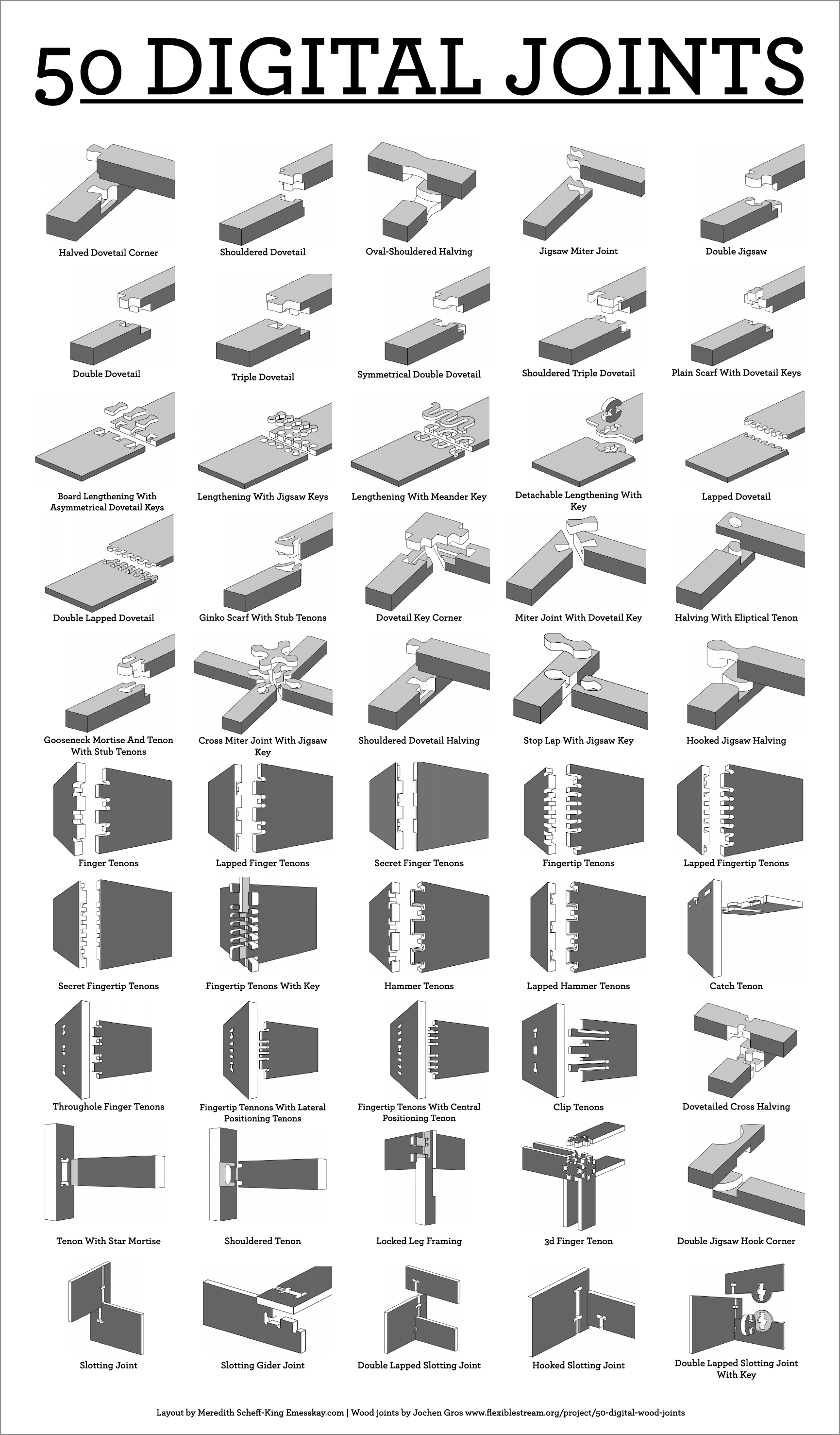

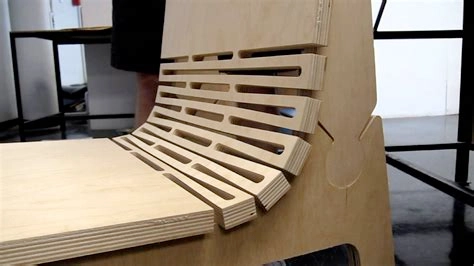

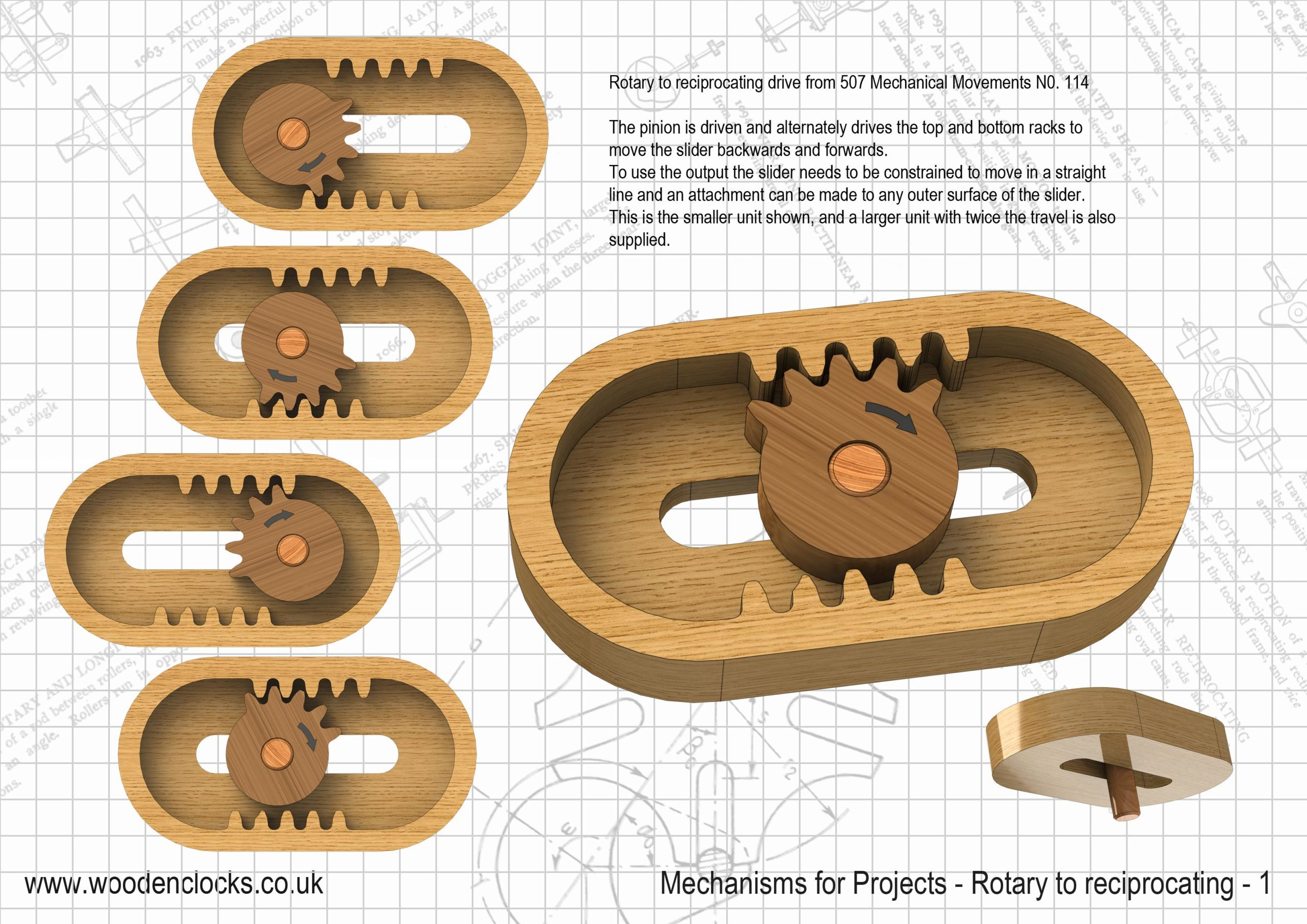

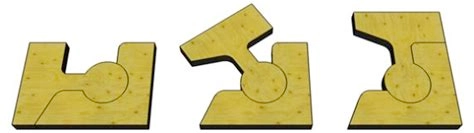

OUTROS RECURSOS - Encaixes e outros Mecanismos possíveis, mesmo com estas limitações na CNC¶
