Processo¶
O projeto, depois ser feito o protótipo, sofreu duas alterações:
Tamanho das peças. As primeiras tinham cerca de 190mm X 190mm, o que, depois de fazer o corte na CNC, percebi que seria uma medida muito grande. A mesma foi alterada para 120mm X 120mm. E, consequentemente, o tamanho do encaixe que era de 95mm e passou para 60mm;
As peças que tinham dois encaixes perpendiculares. Estas, por terem encaixes que se cruzavam, ao encaixar uma peça, a outra (por estar a 90º graus) não deslizava na totalidade. Assim, foram usados apenas encaixes paralelos para não haver problemas de cruzamentos entre peças.
Estes pontos fracos só foram detectados e melhorados devido à execução do protótipo na CNC.
Link do modelo 3D antigo: https://a360.co/3PJg6B8

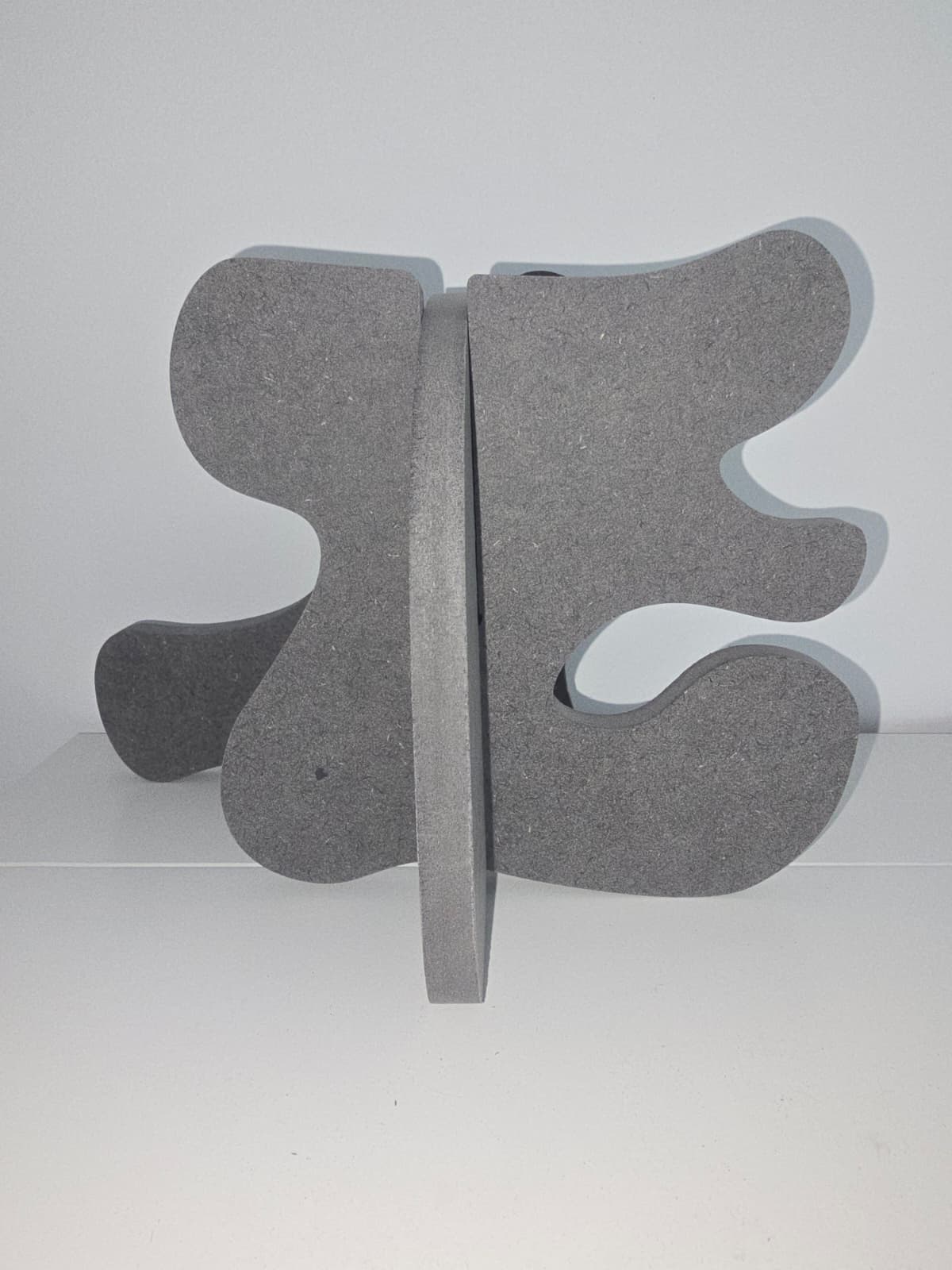

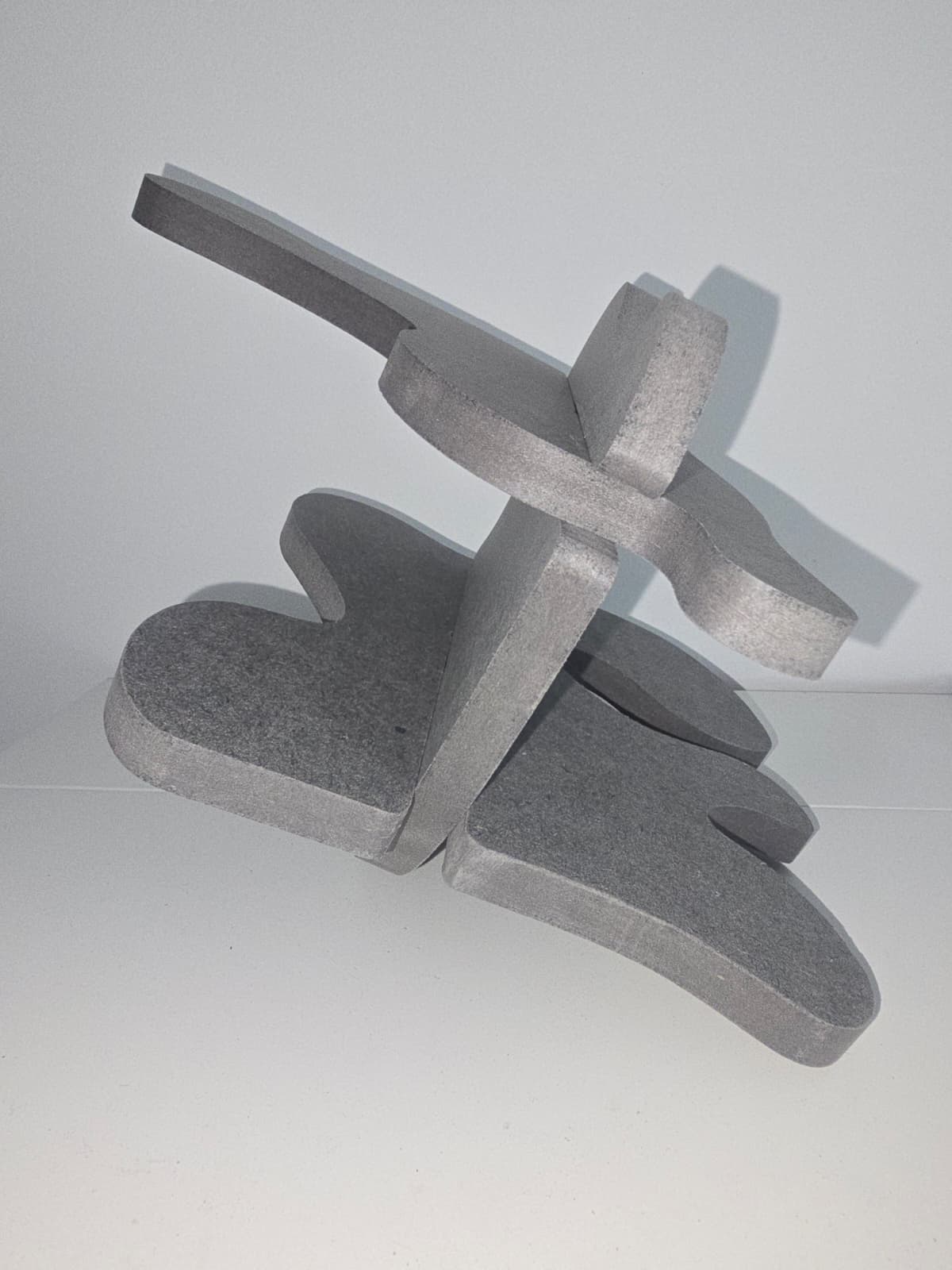

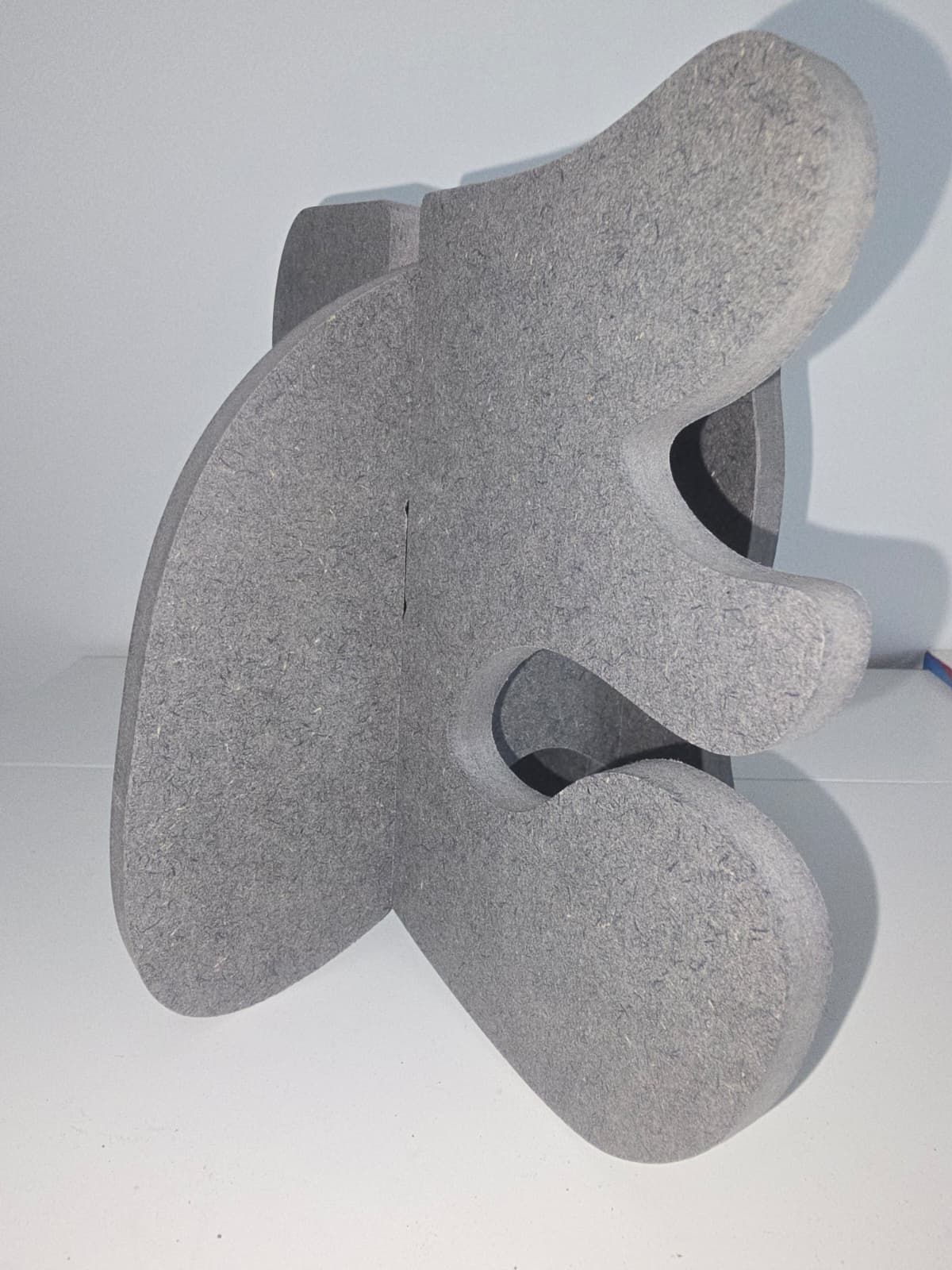

1. Protótipo(s)¶
2. Processo de Prototipagem¶

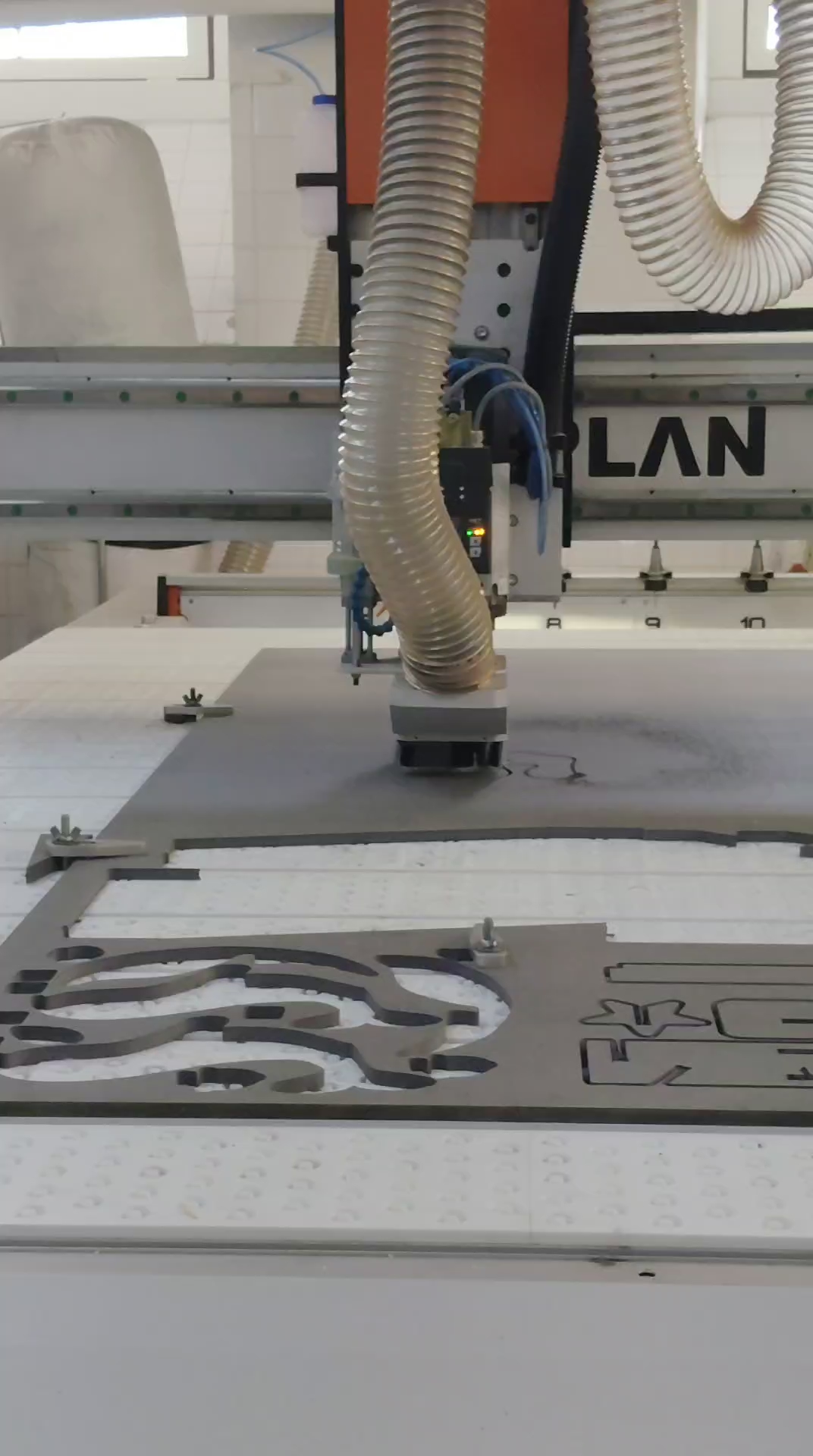

Maquinação CNC, montagem, acabamentos pontuais.
3. Modelos 3D¶
Embed do Fusion (visualização do modelo paramétrico).

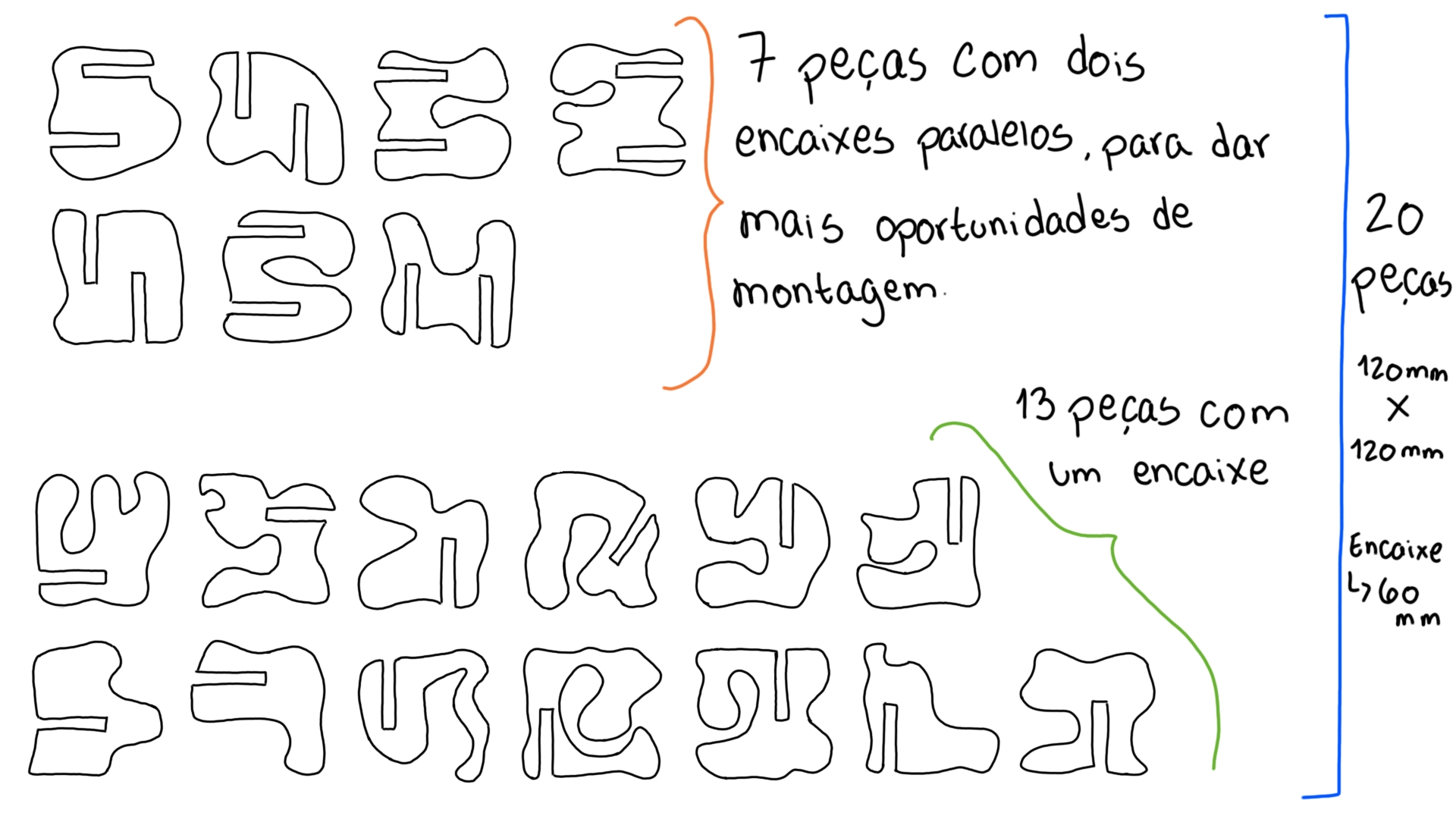

4. Esboços e Pranchas-Resumo¶
5. Pesquisa¶
5.1. Aspectos valorizados do moodboard, desconstrução da forma (o que distingue o programa formal)¶
5.2. Objetos de referencia¶
Para a criação do baralho de cartas que acompanha o brinquedo, usei como inspiração os produtos da marca KEVA Planks (KEVA Planks | Educational STEM Wooden Building Blocks, Games). Os produtos vêm acompanhados por cartas com desafios de construção, desde simples ("faz uma torre") a mais complexos, com diferentes níveis de dificuldade. Como por exemplo: (Kit Inicial KEVA Desafios PDF | Tábuas KEVA)
