Torre Labirinto¶
Um puzzle espera por ti lá dentro! Navega o disco entre as camadas para chegares ao fim!
Conceito¶
A torre labirinto foi criada com o propósito de ser um puzzle estratégico para os mais pequenos através da interação da criança ao girar as camadas para navegar o disco até ao final. Este brinquedo oferece à criança habilidades de resolução de problemas e pensamento critico perante desafios que destinam-se ao impedimento do sentido da visão.
Pensado para idades entre os 5 e 9 anos.
Enquadramento¶
Posicionamento em relação ao contexto de grupo (ver contexto) e à recolha de objetos a redesenhar.
O conceito da marca Nestor, desenvolvida paralelemente no módulo de Design de Comunicação e Interação, apoia-se nas 'ideias' da imaginação, movimento e formas simples de fácil reconhecimento. Então, com este brinquedo exploro o conceito do movimento como brincadeira traduzida para um jogo estratégico.
Tecnologia¶
- Materiais: Valchromat (vermelho), Faia, Vidoeiro
- Fabricado em máquina de corte CNC
- Software paramétrico utilizado: Fusion 360
- Modelo 3D: https://a360.co/4dMnO5w
- Ficheiros:
Função¶
Descrição geral¶

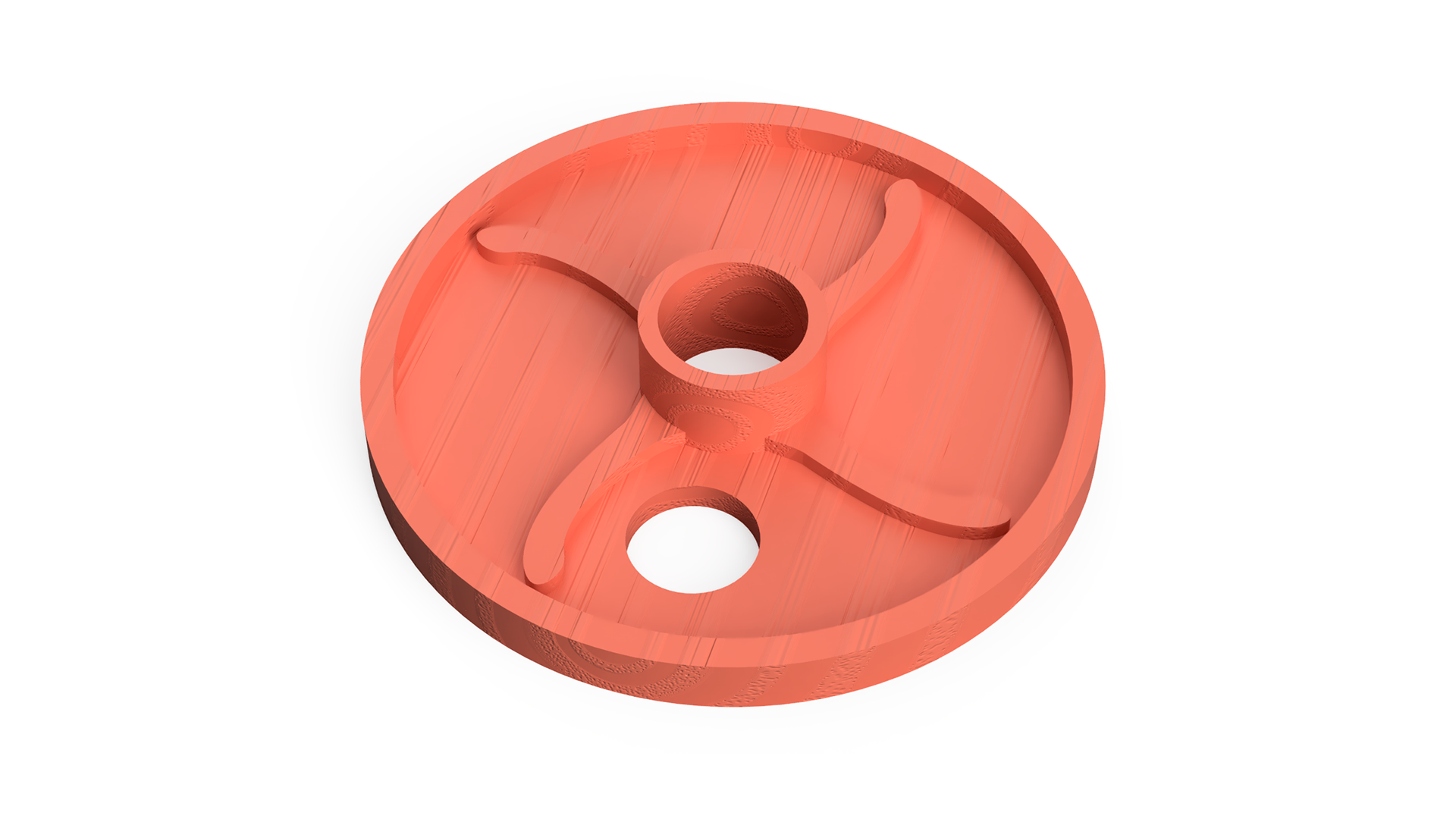

A torre labirinto é constituída por camadas sobrepostas, onde cada tem uma tem um número variado de buracos e de pás de ventoinha. Esse número diminui conforme se chega ao fim.
Como se brinca?¶
Para começar, insere-se o disco na primeira camada e para o mover entre o labirinto basta girar a camada de cima do mesmo! As pás de ventoinha carregam o disco na sua aventura.
Idade-alvo¶
Pensado para idades entre os 5 e 9 anos.
Montagem¶
A torre labirinto tem uma montagem fácil e intuitiva. Posiciona-se a base numa superfície plana com a cavidade para cima. Encaixasse as duas peças que formam o eixo central e inserem-se na base. Após a base e o eixo estarem fixos, colocasse as camadas da torre, começando com a que tem menos números de pás de ventoinhas para a maior. A camada superior deve ser a com mais pás mas só um buraco.
Diretiva 2009/48/CE¶
Este brinquedo segue várias diretrizes importantes de segurança:
- Foi desenhado e fabricado para ser totalmente seguro durante o uso normal.
- É livre de qualquer substância tóxica, química ou prejudicial à saúde.
- Vem com instruções de uso claras e alertas fáceis de entender para o consumidor.
- O design evita pontas afiadas e peças muito pequenas que a criança possa engolir.
Apresentação¶

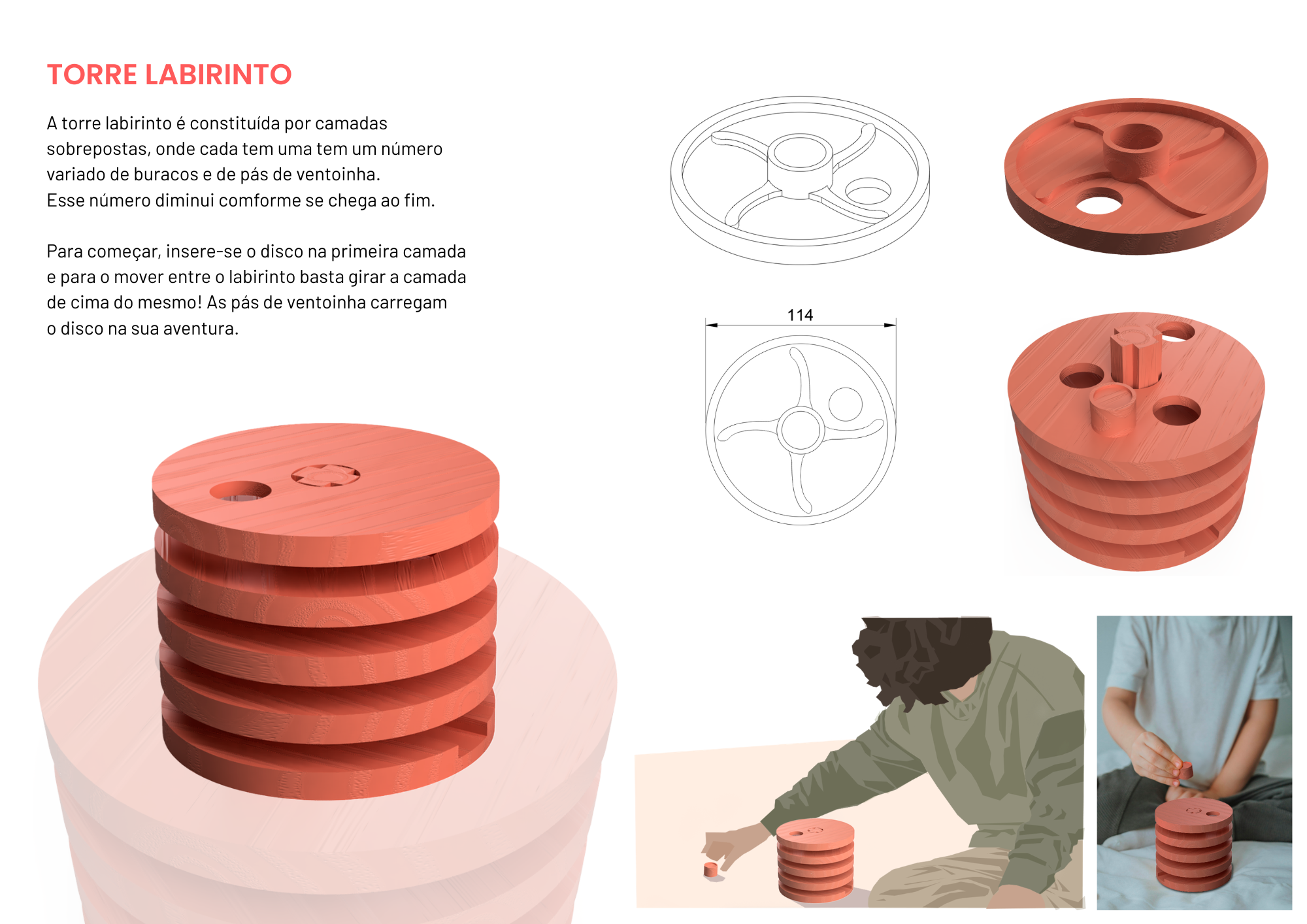

Imagens-chave que sintetizam o produto final.
Mockups:¶

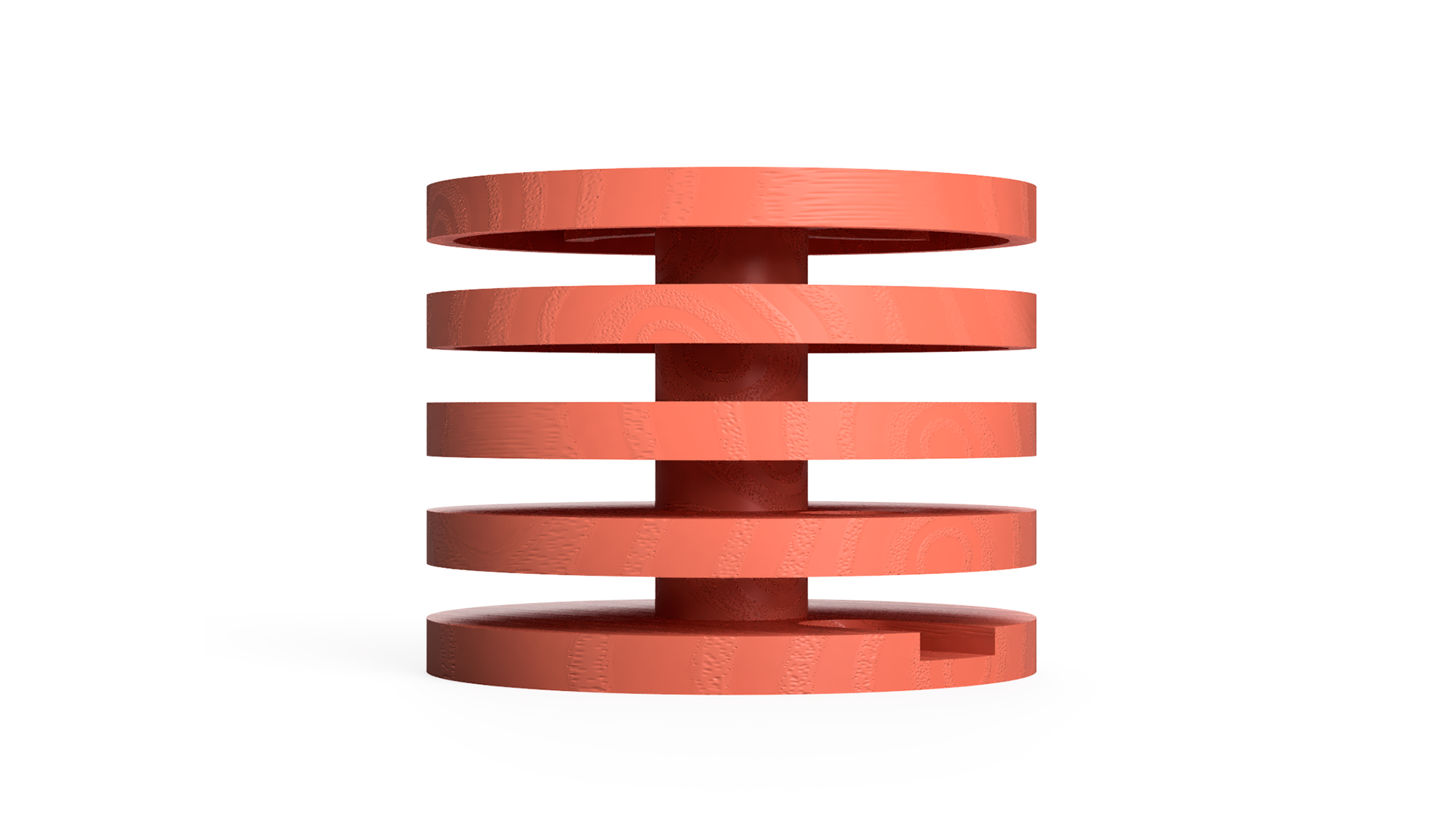

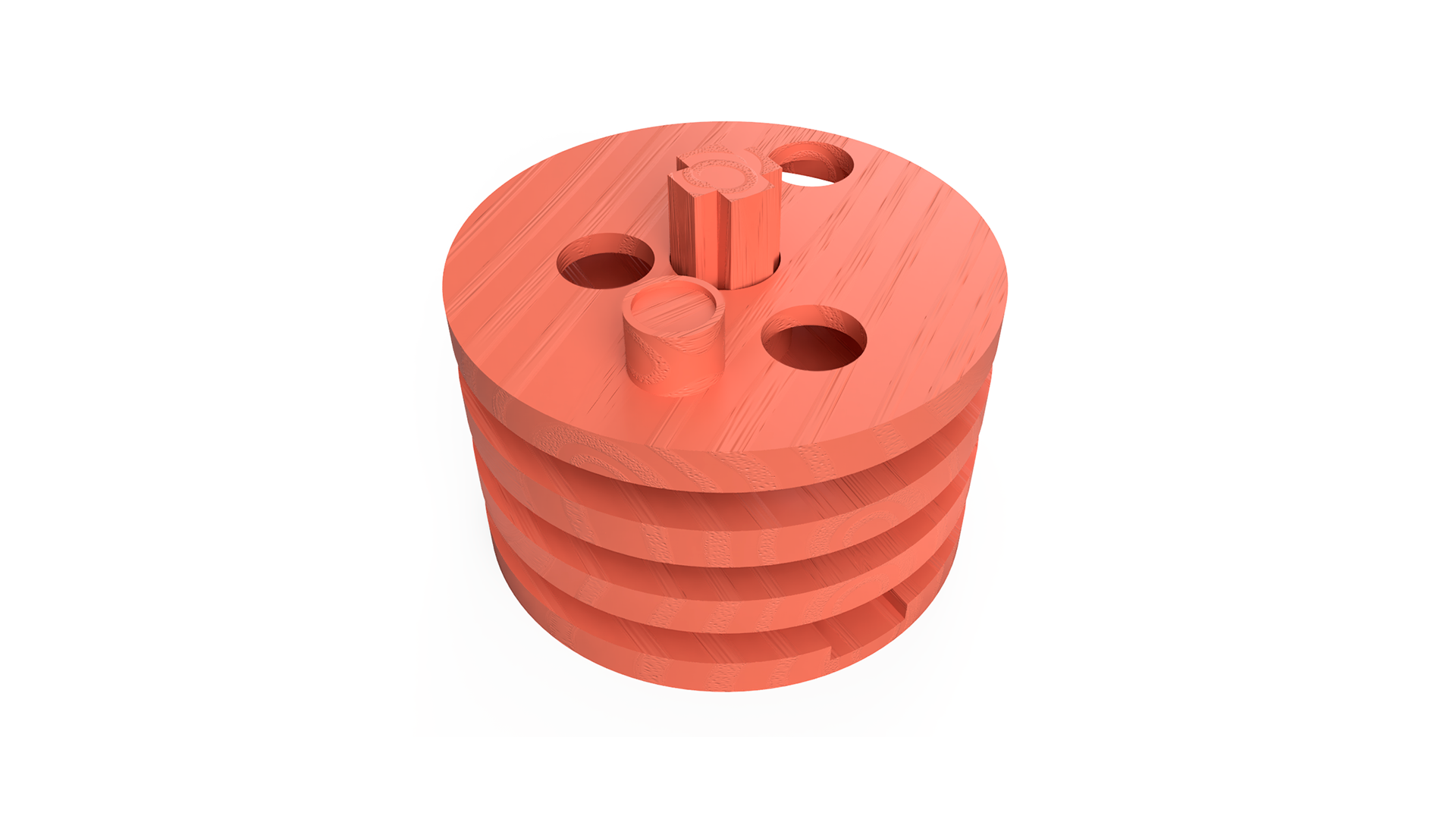

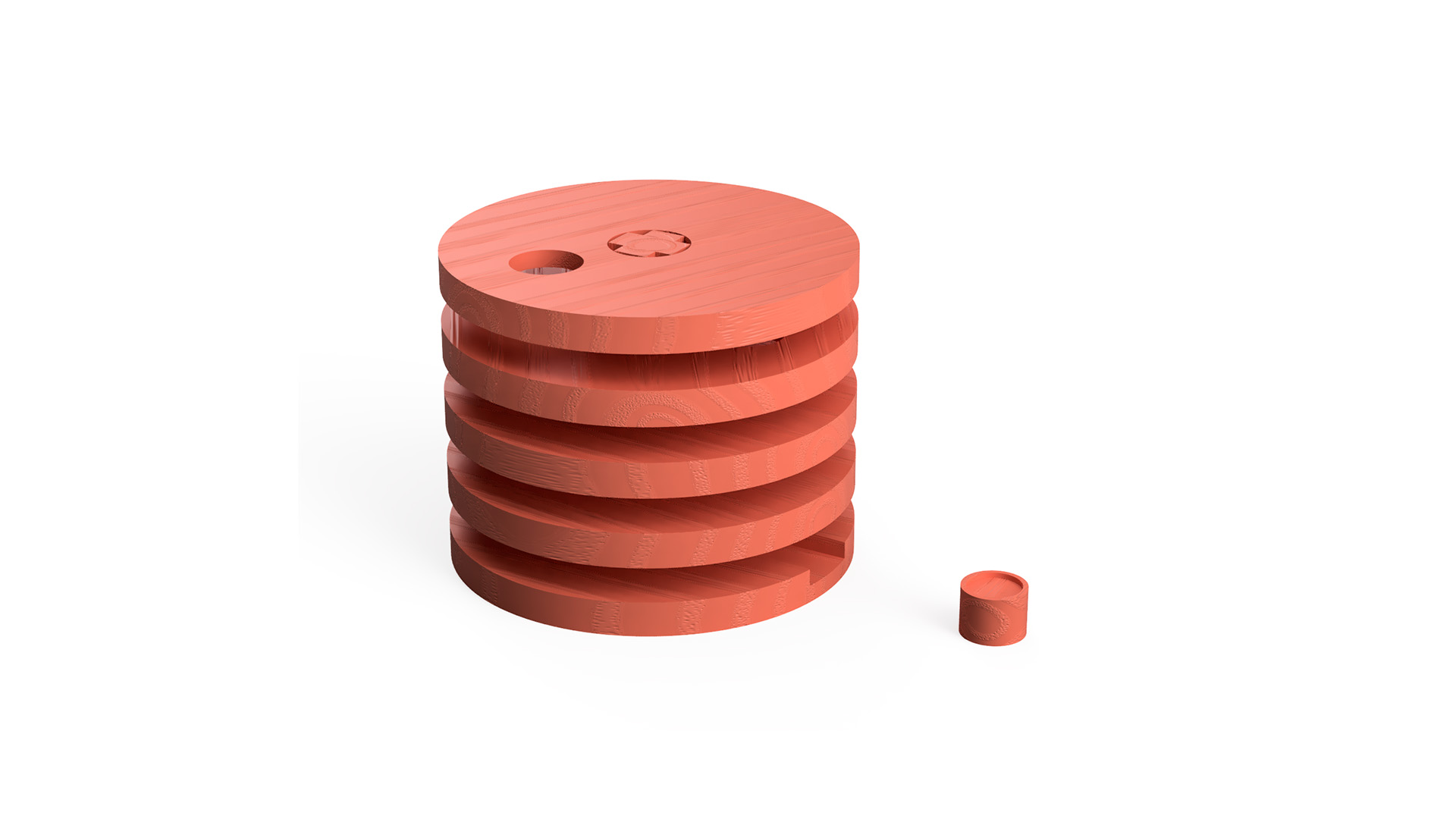

Renders finais:¶
Processo¶
O percurso completo de iterações, modelos e pesquisa está em processo.md, organizado do mais recente para o mais antigo.
