Processo¶

1. Protótipo(s)¶

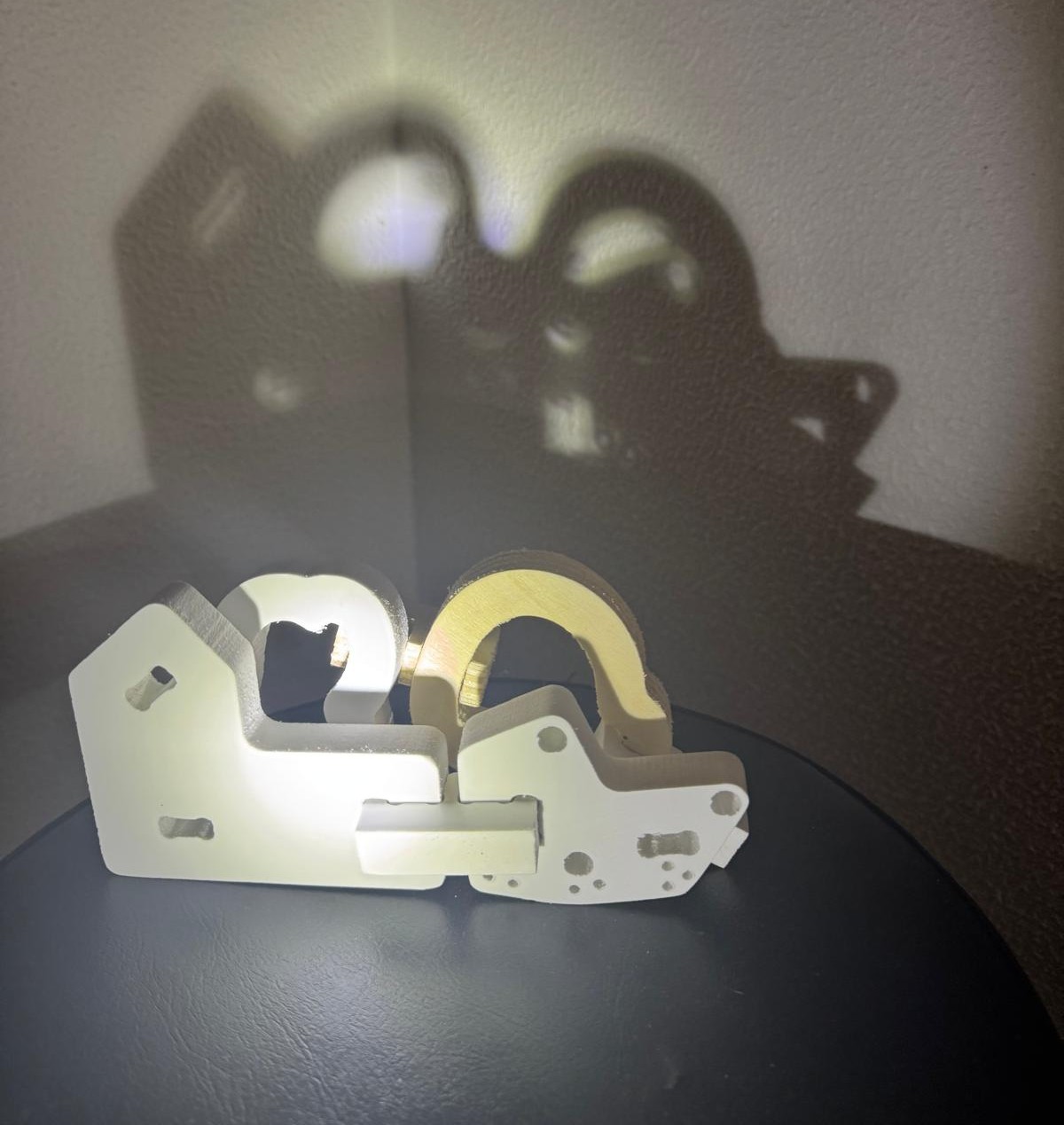

Protótipo Final - Feito em placa PVC e placa de madeira de pinho contraplacado, ambos com espessura de 15 mm. Infelizmente não tive possibilidade de cortar paredes da caixa e mais peças, devido ao seu enorme tamanho das paredes e à falta de materiais. Protótipo Final

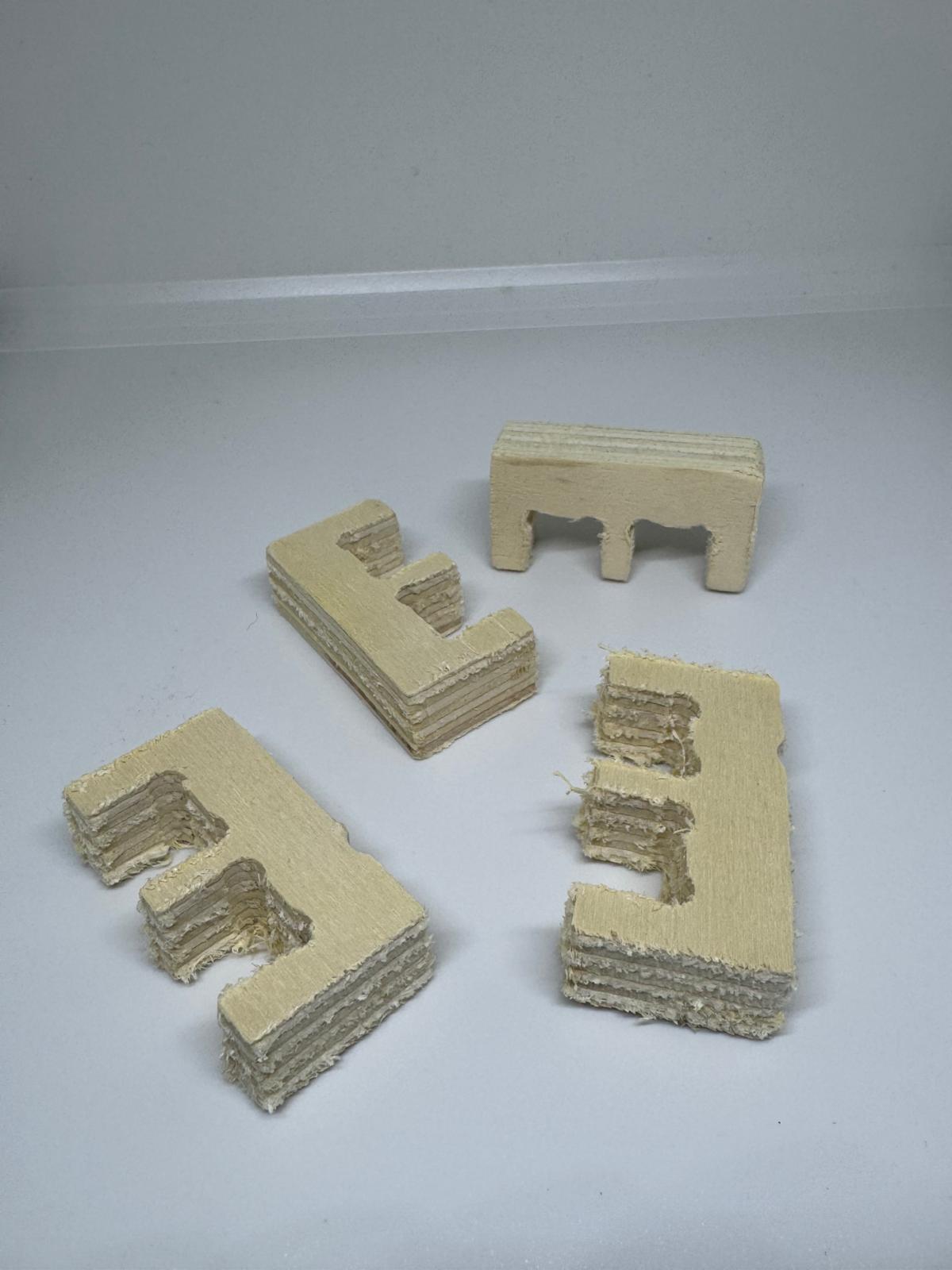

Encaixes em E

2. Processo de Prototipagem¶

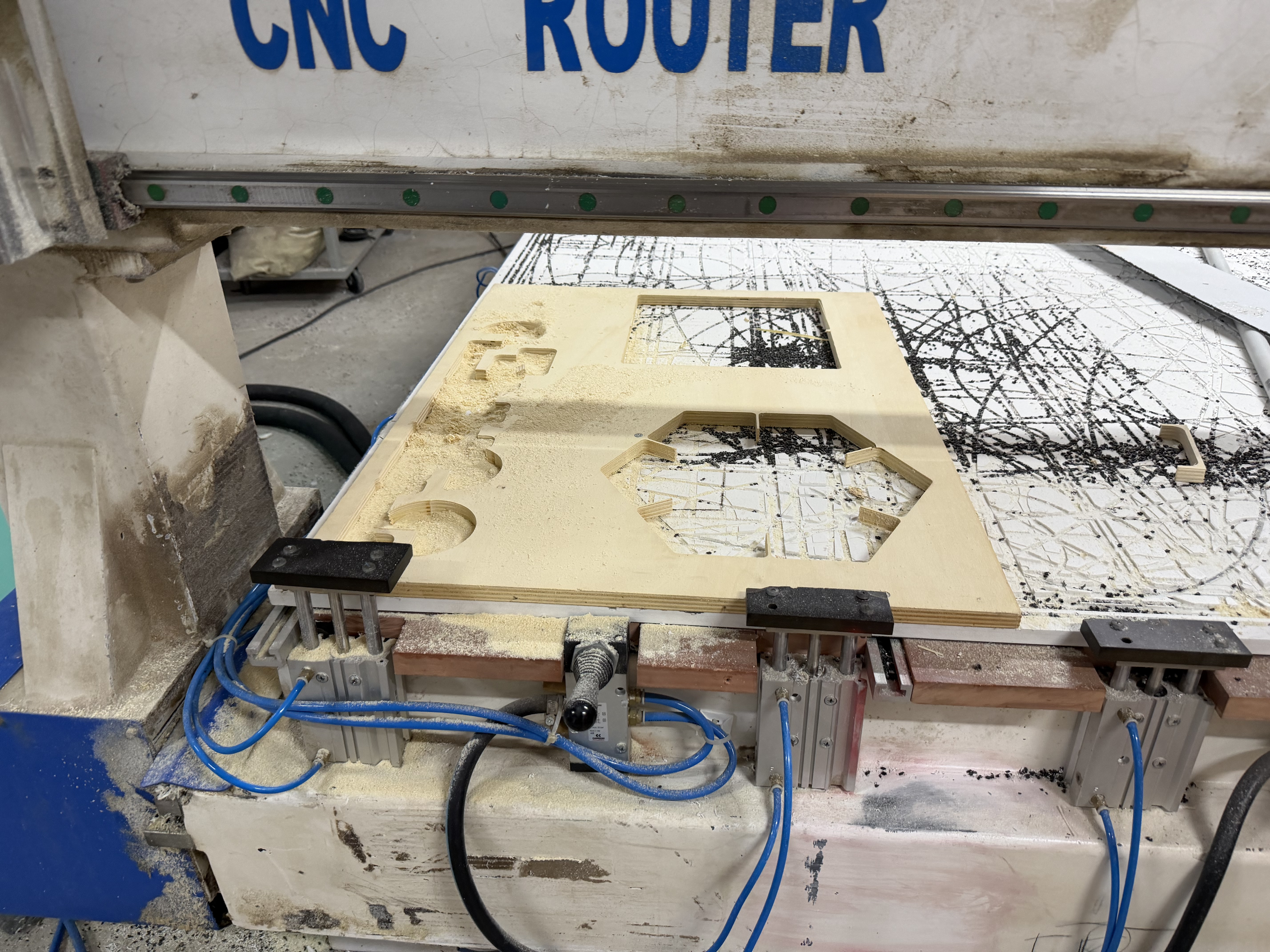

Graças à minha colega de grupo, Sabrina, permitiu-me ter a flexibilidade de fazer testes e cortar o meu protótipo fora do ambiente escolar, na CNC Router da empresa Red Sky.

O procedimento de corte foi simples: desenvolvimento do modelo digital no programa Autodesk Fusion e a preparação do mesmo para corte; depois o corte automático realizado pela CNC do restante da placa de 600 x 600 mm; após o corte, com uma lixa limei cuidadosamente as superfícies das peças tendo dificuldades nas partes mais estreitas.

Infelizmente, como dito anteriormente, não consegui cortar as paredes da caixa devido à falta de material.

3. Protótipos Exploratórios¶

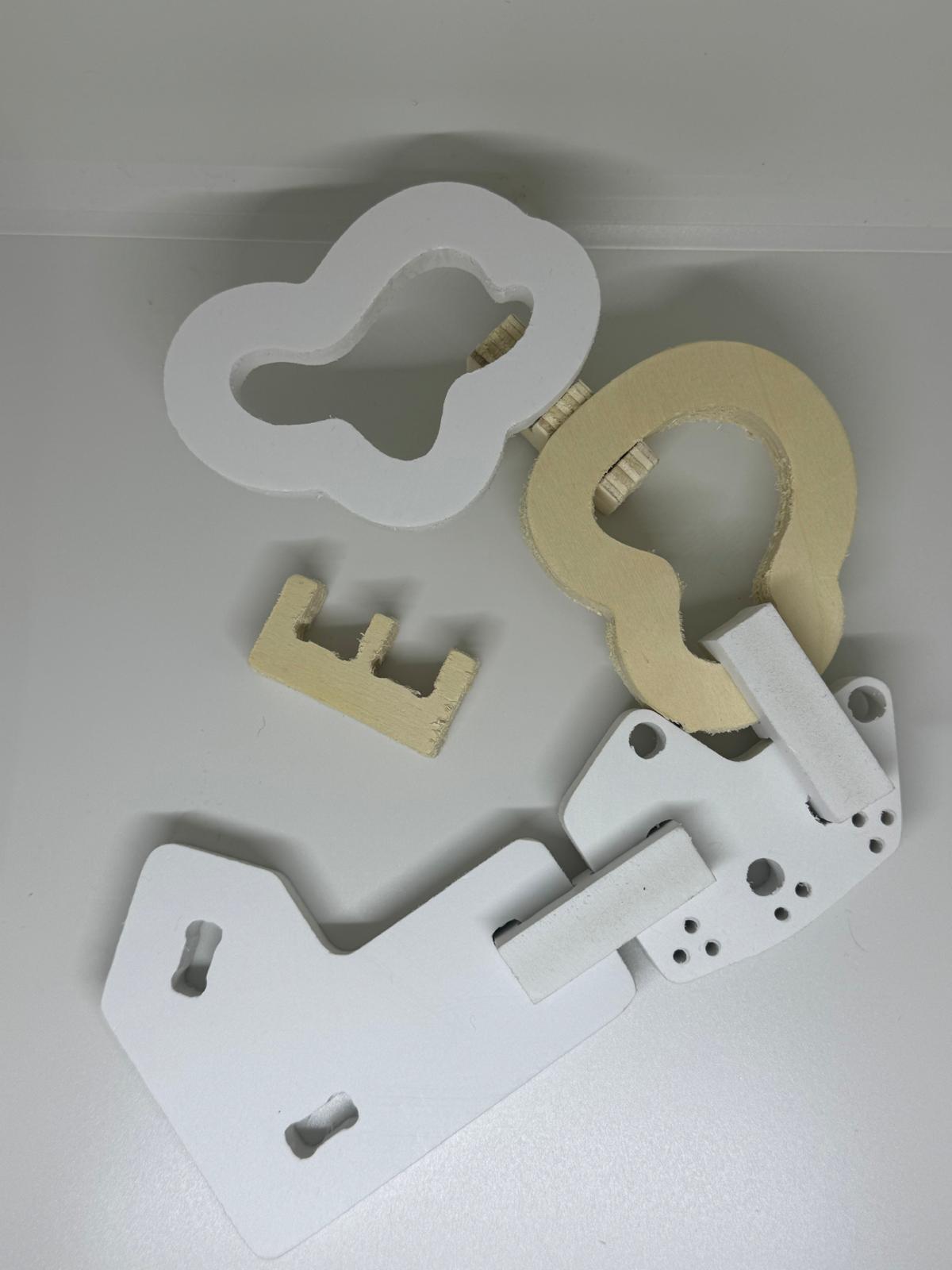

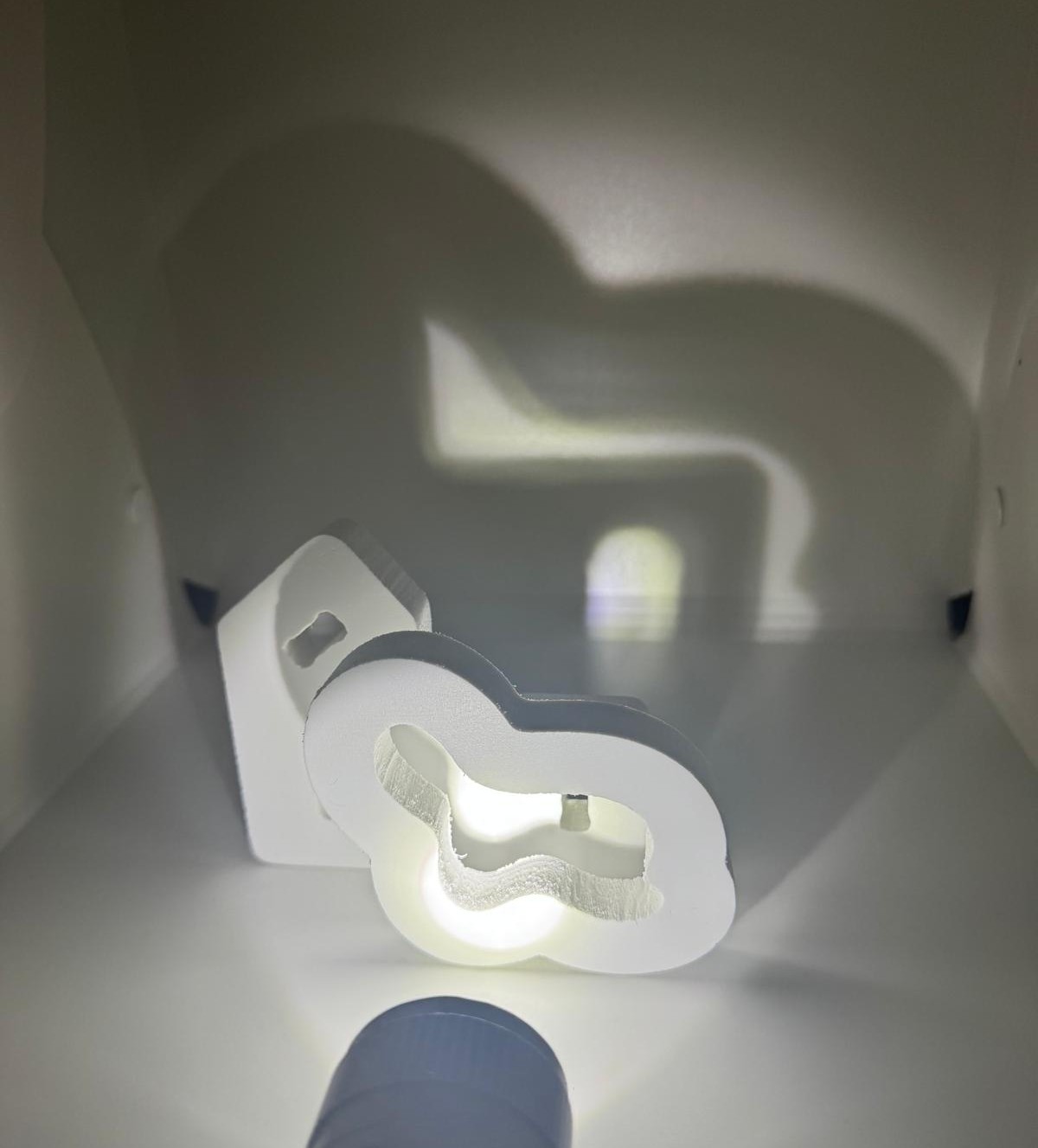

Antes de cortar, senti a necessidade de fazer testes em PVC, para garantir a funcionalidade do brinquedo, ao testar os encaixes, antes de ser cortado em madeira.

4. Modelos 3D¶

https://a360.co/4vQhiC8 https://a360.co/4fKFlxr

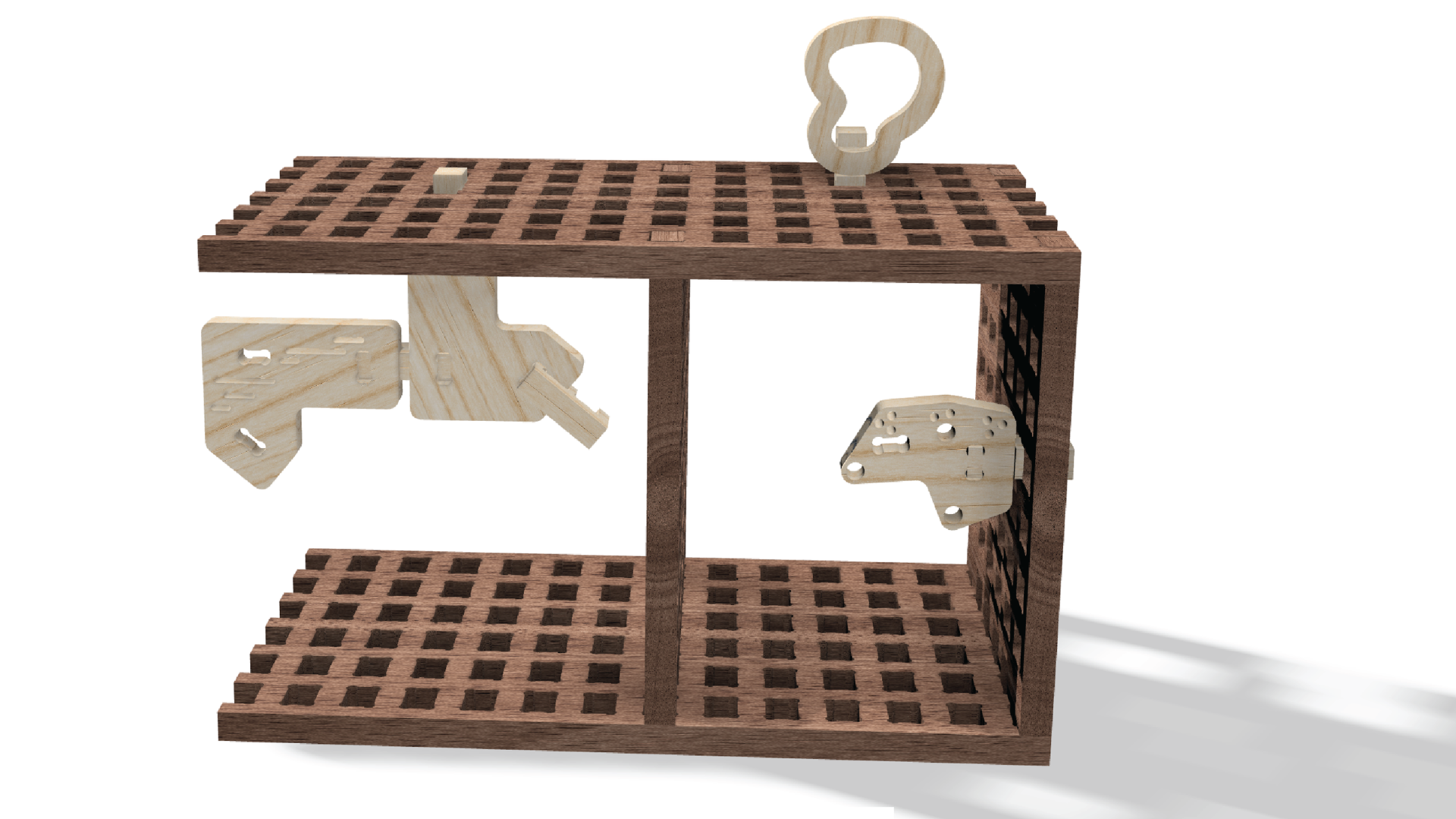

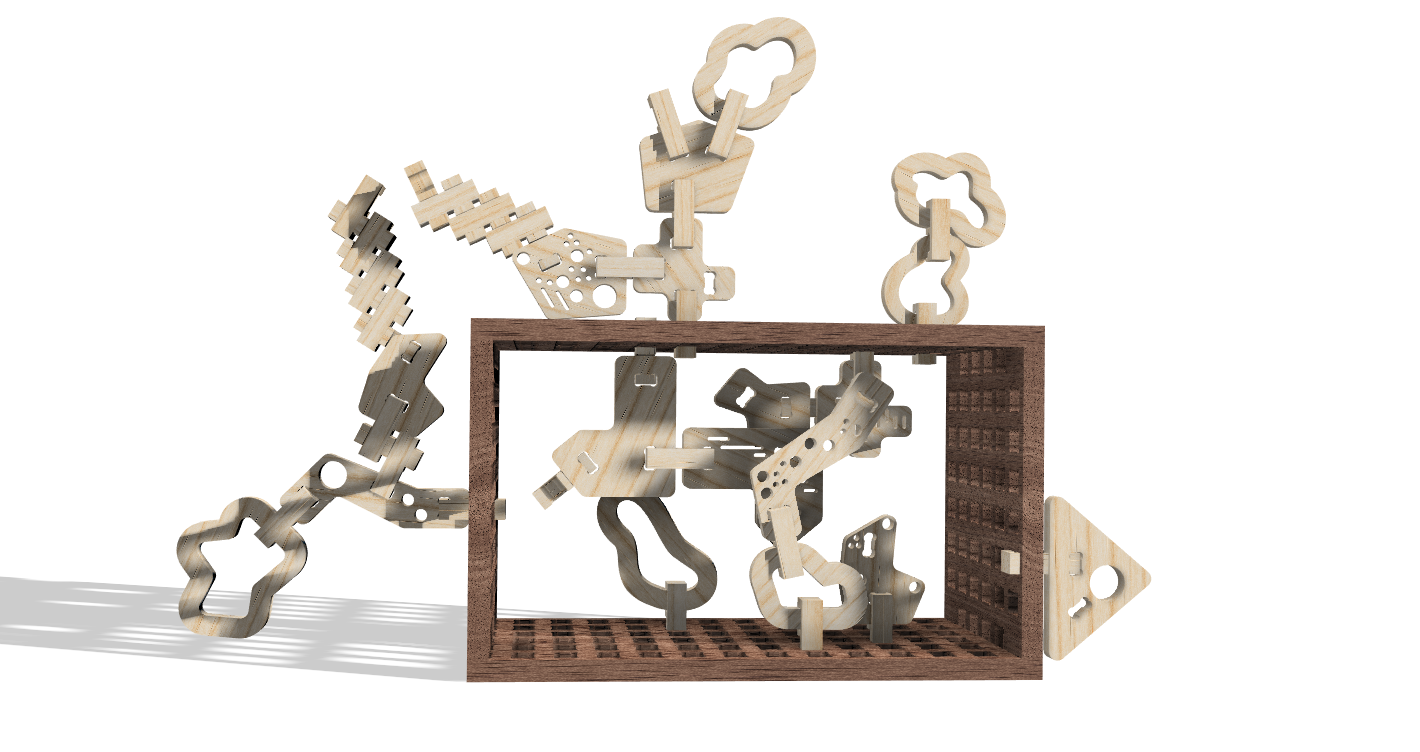

Render

5. Outros Modelos¶

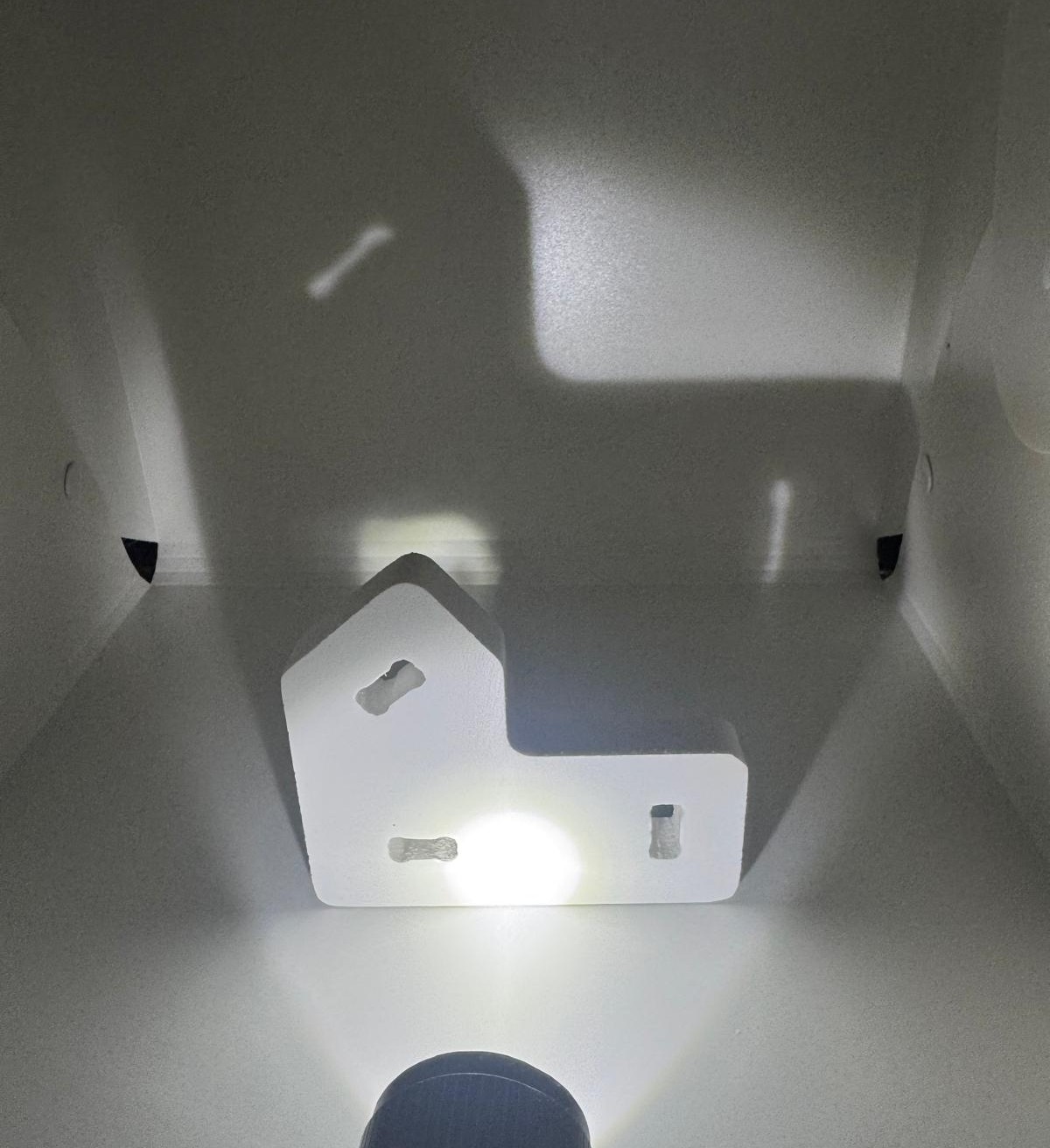

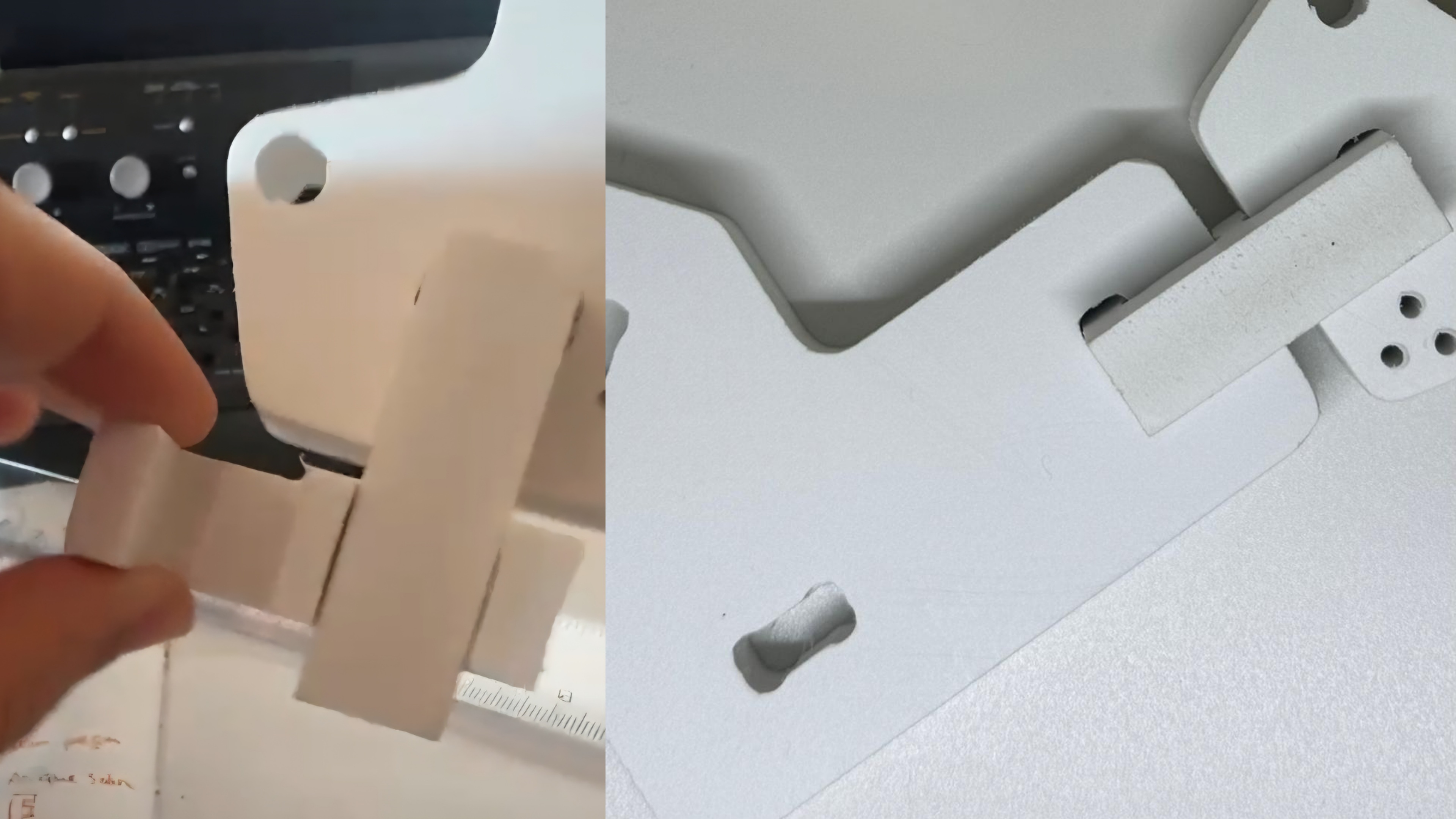

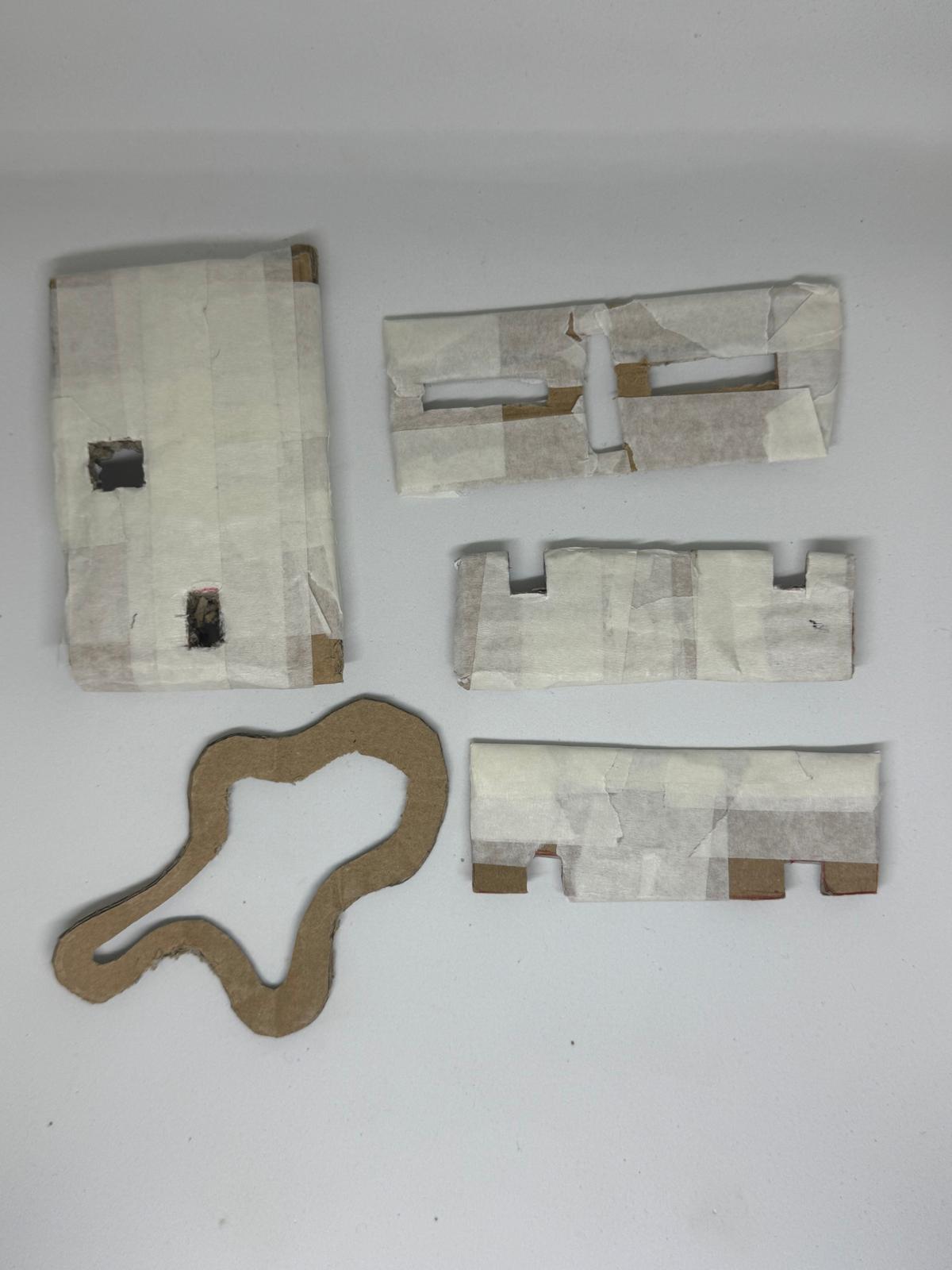

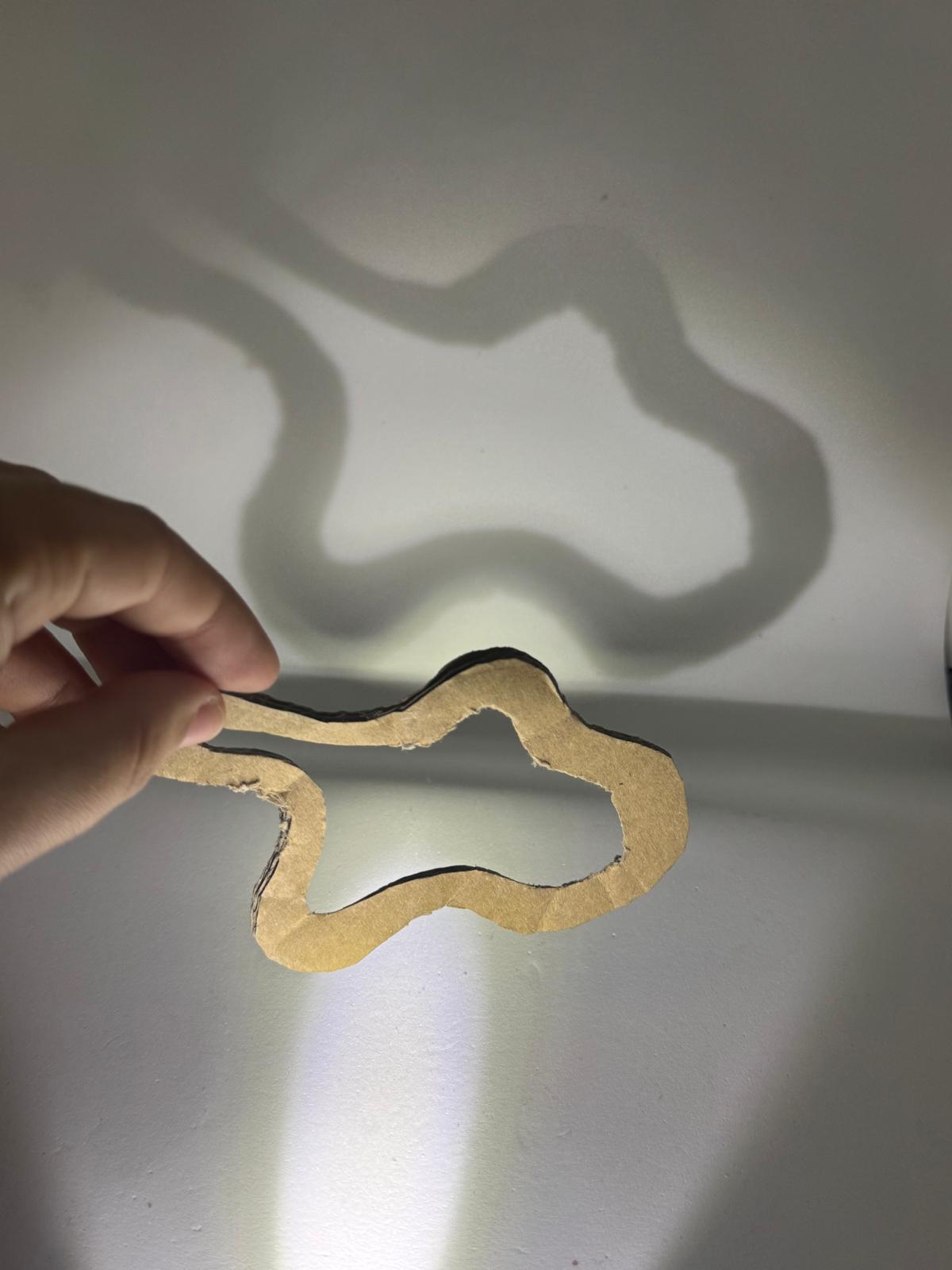

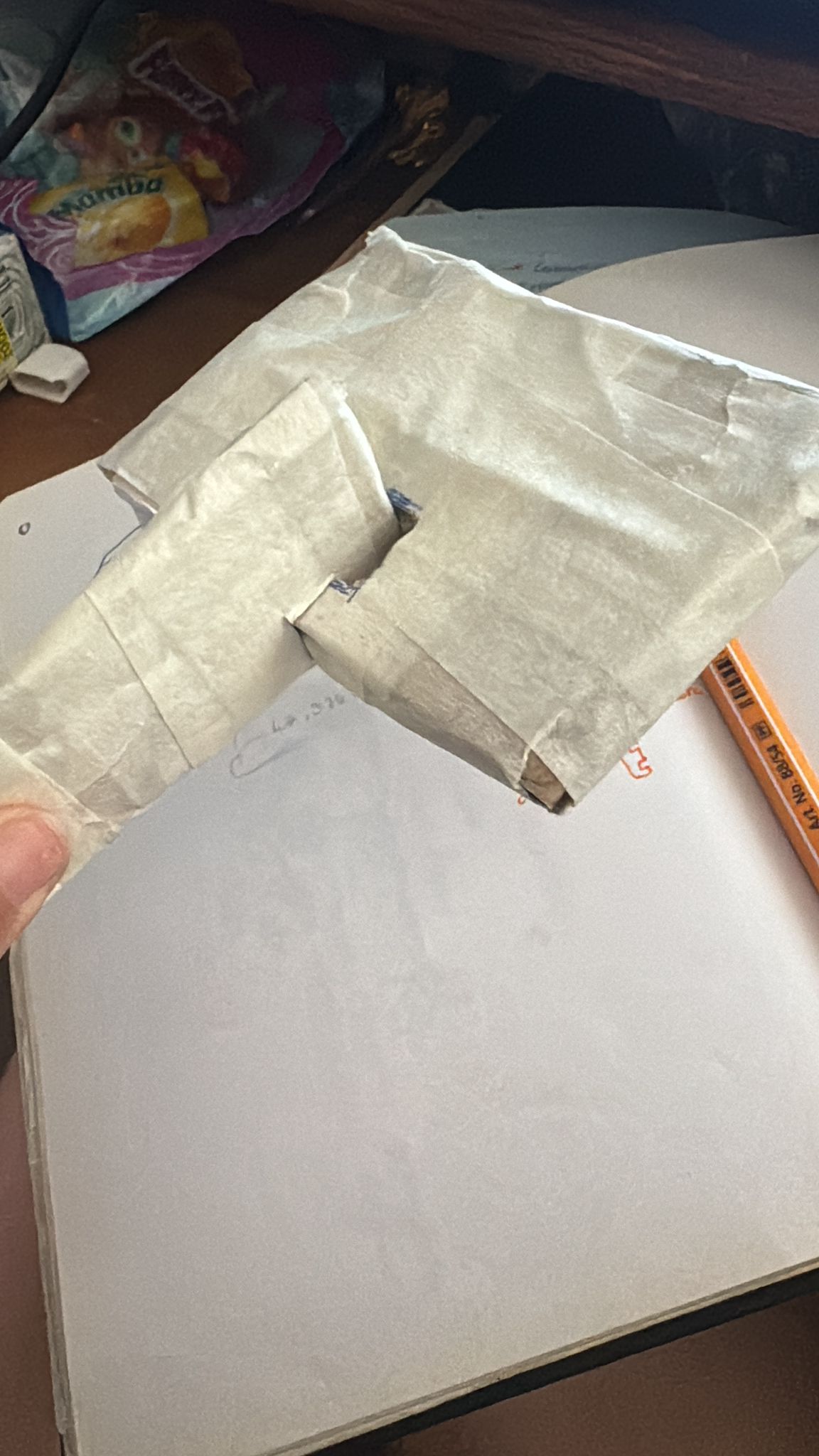

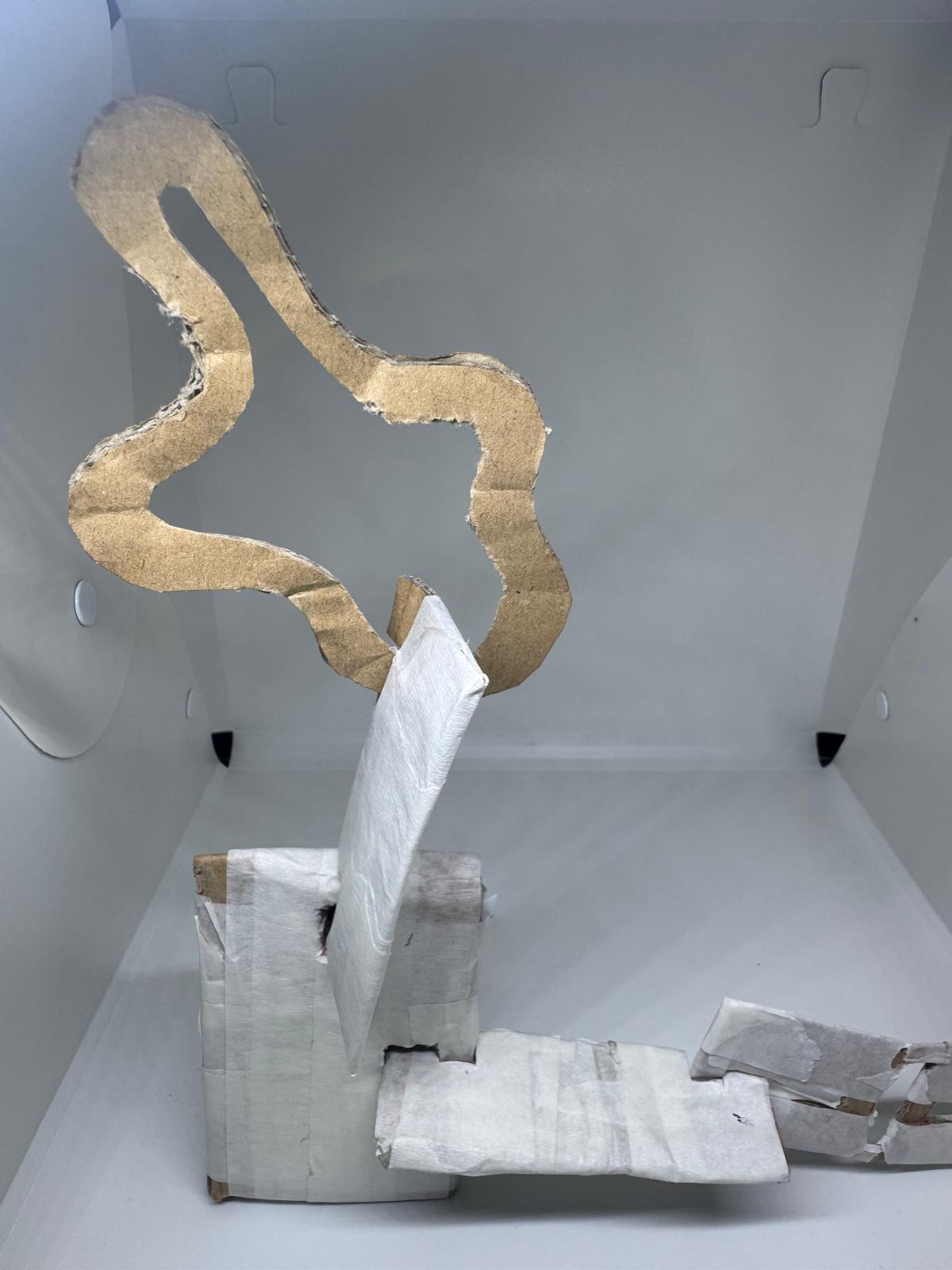

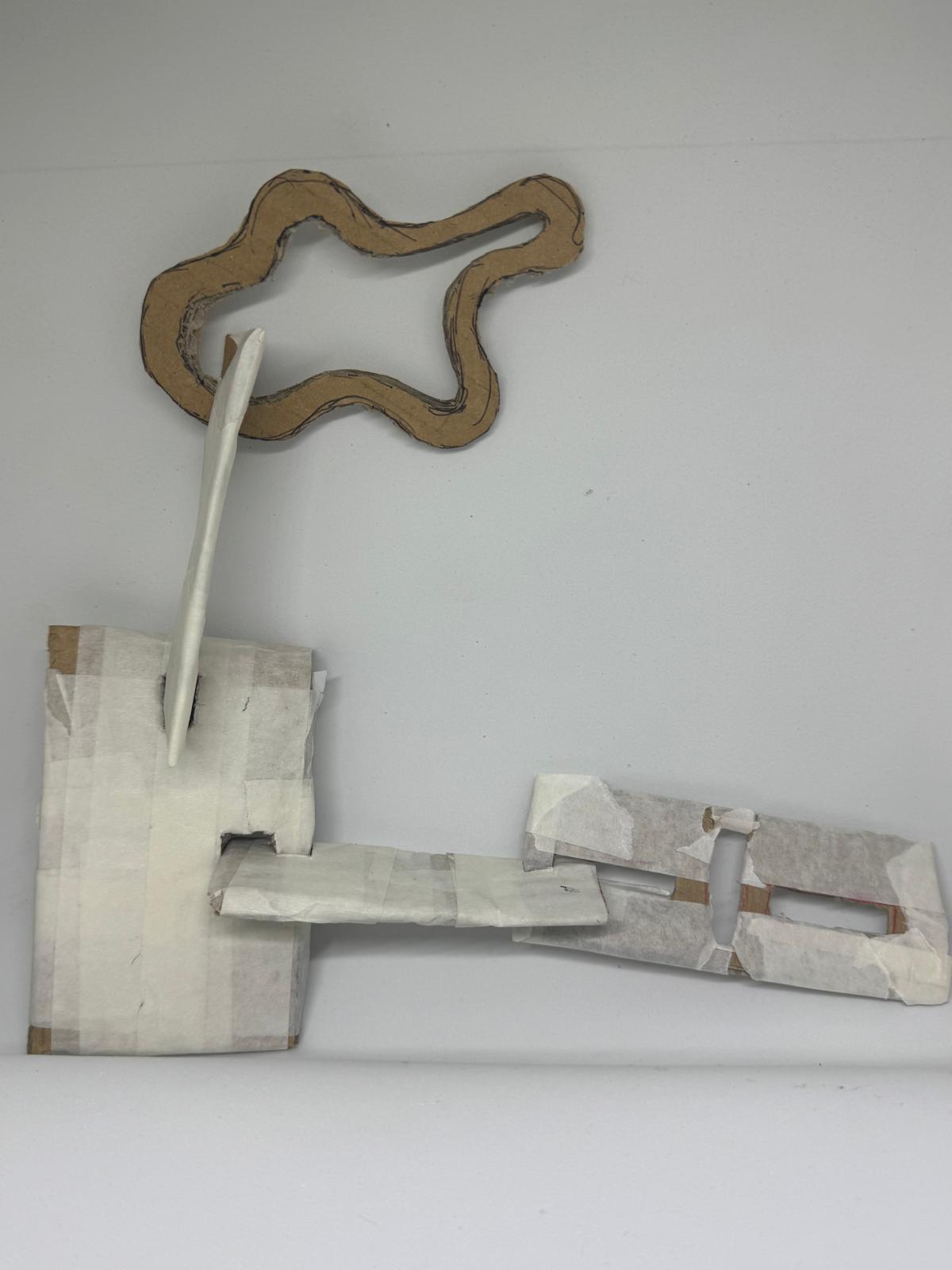

Antes de prosseguir para o protótipo final, achei por bem desenvolver manualmente maquetes de cartão para ter uma melhor noção das medidas das peças,  se os encaixes funcionavam corretamente, e como elas iriam reagir ao serem expostas à luz.

6. Esboços e Pranchas-Resumo¶

Prancha-Resumo

Prancha resumo final

Durante o processo tive de fazer várias alterações, uma delas foi nos tipos de encaixe que estive de estar sempre a trocar, pois a minha ideia desde o início era que ele desse para usar todos os lados, mas estava com problemas nas diagonais e não estava a funcionar, depois de várias alterações acabei por chegar ao encaixe final que é uma peça à parte que parece um E.

A minha primeira versão do rascunho consistia em uma mistura mais das formas do individual e do texturitas onde as aberturas para encaixar os “E” seriam na lateral (espessura da placa), mas como nem todas as CNC têm 5 eixos e sim 3, eu optei por trocar as aberturas nas partes das faces e isso fez também com que tivesse de trocar as formas das peças.

Medidas

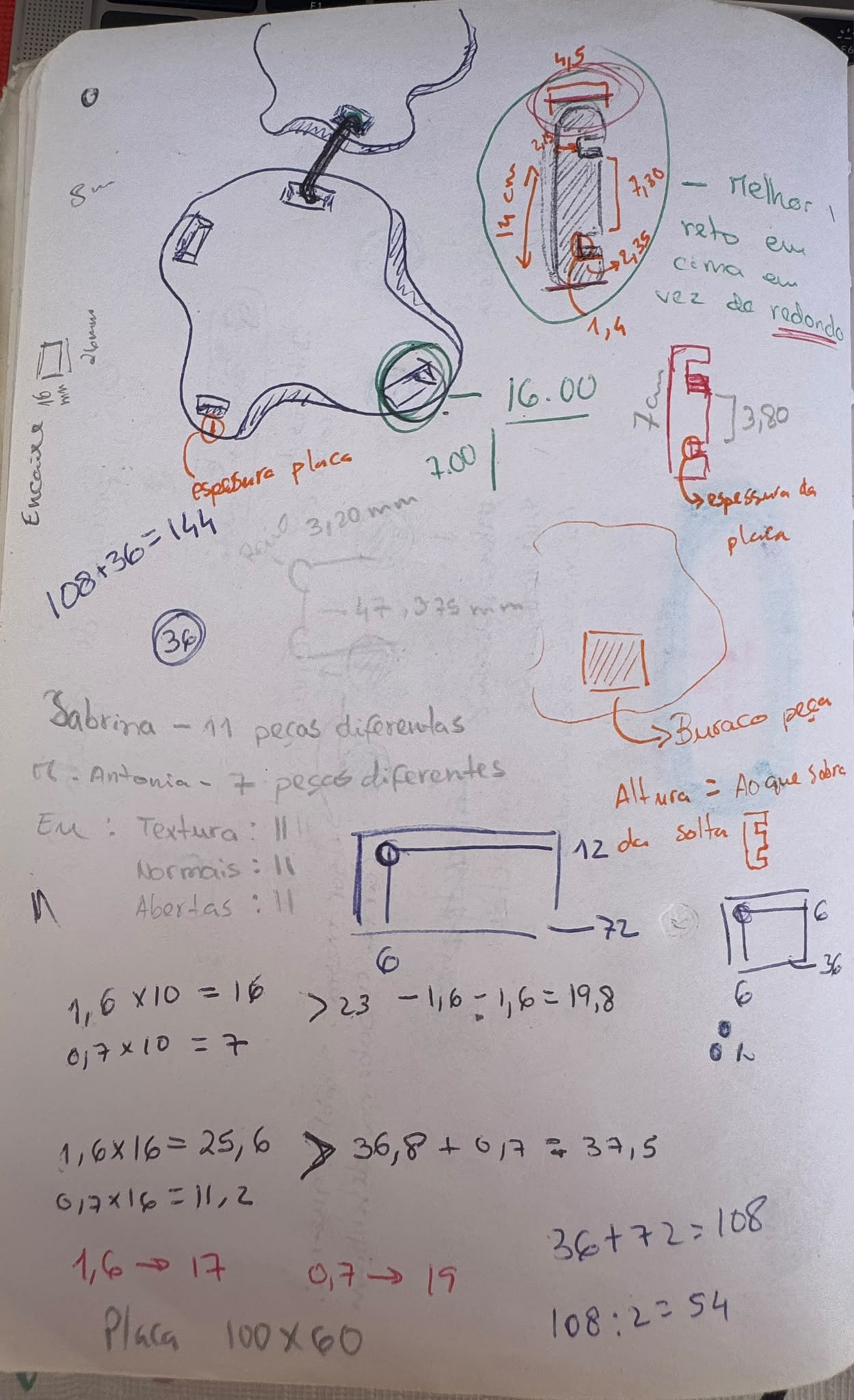

Em termos de medidas para as peças devido à sua forma variada não tem um tamanho específico defendido a não sei o tamanho máximo que é 12cm

A caixa, montada em formato retangular, tem 25 de altura e 40 de comprimento.

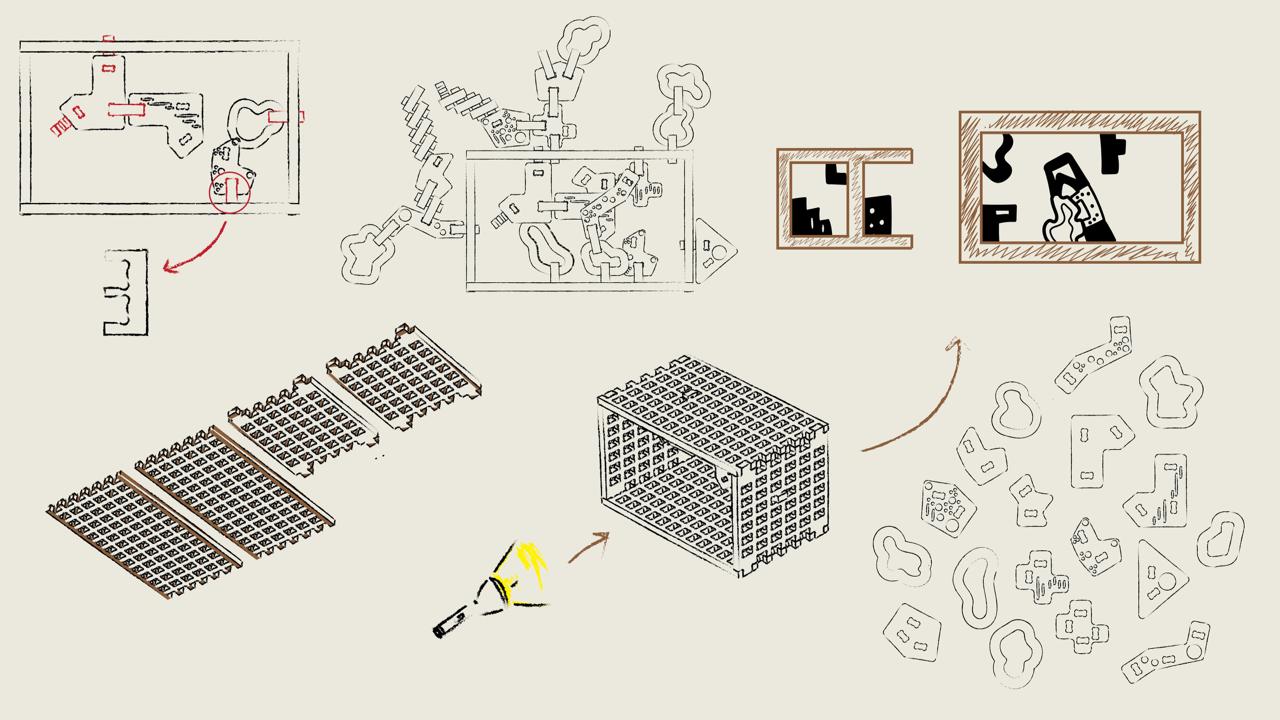

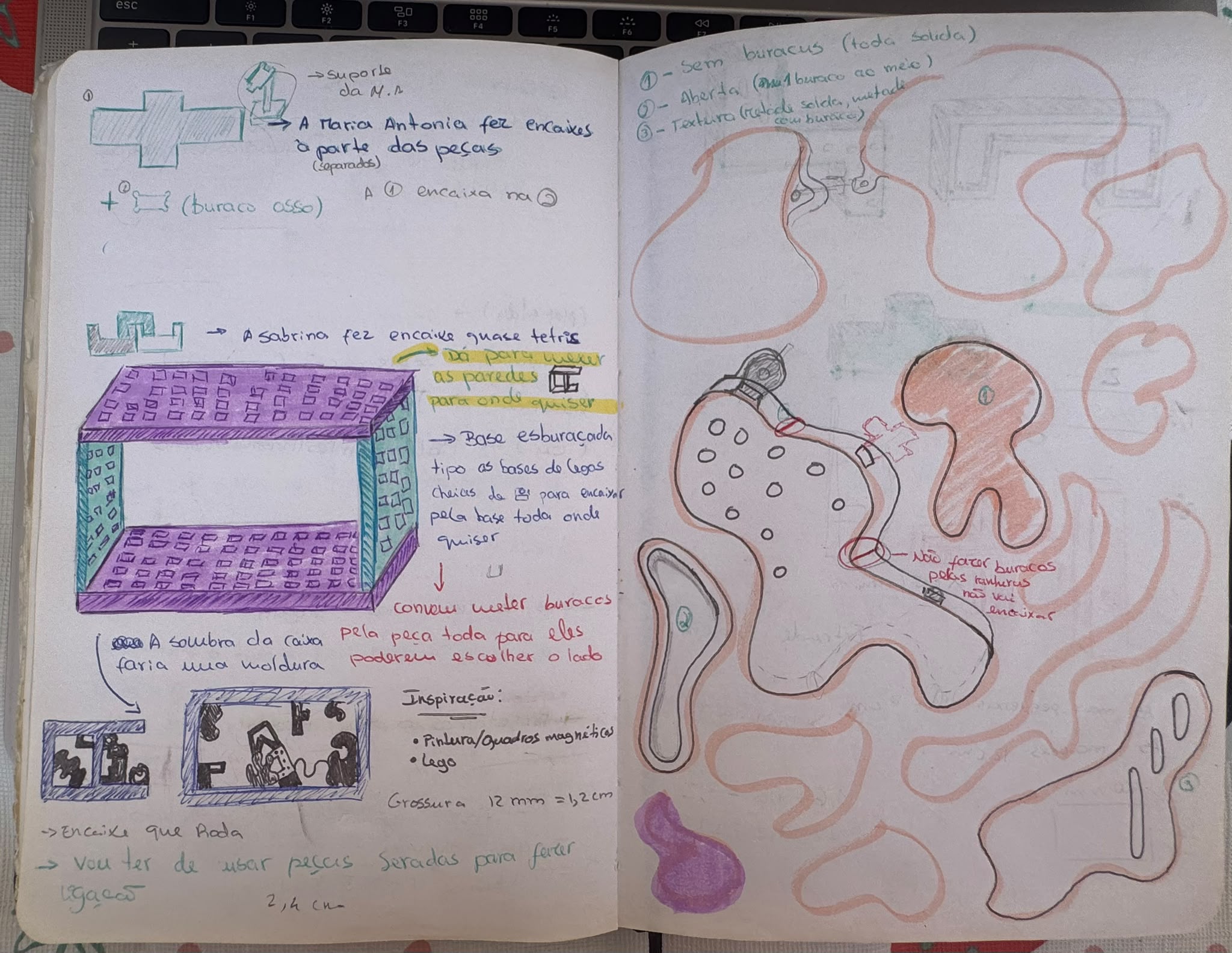

Esboços

Esboços de nova proposta para encaixes

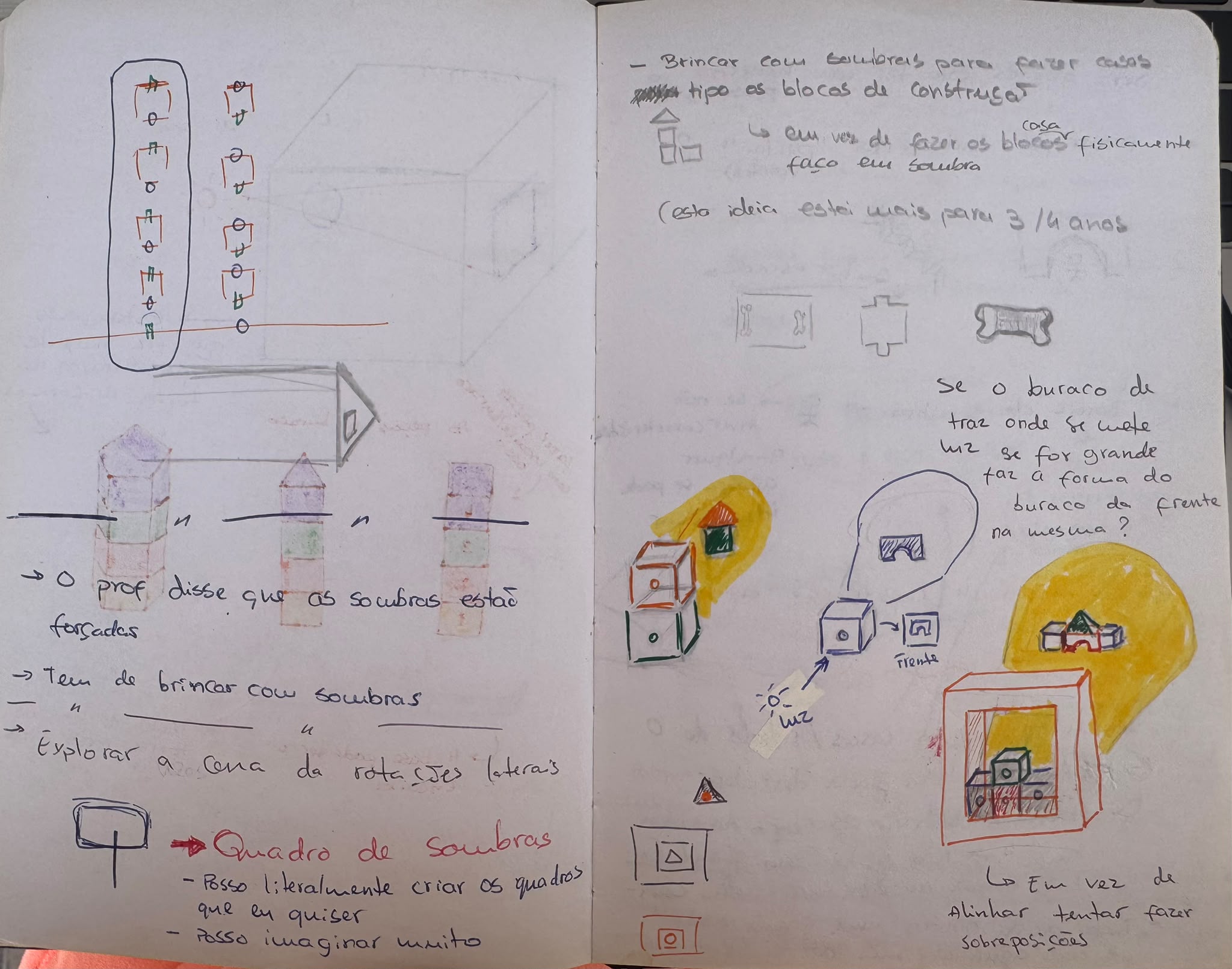

Esboços e Estudos de design do brinquedo

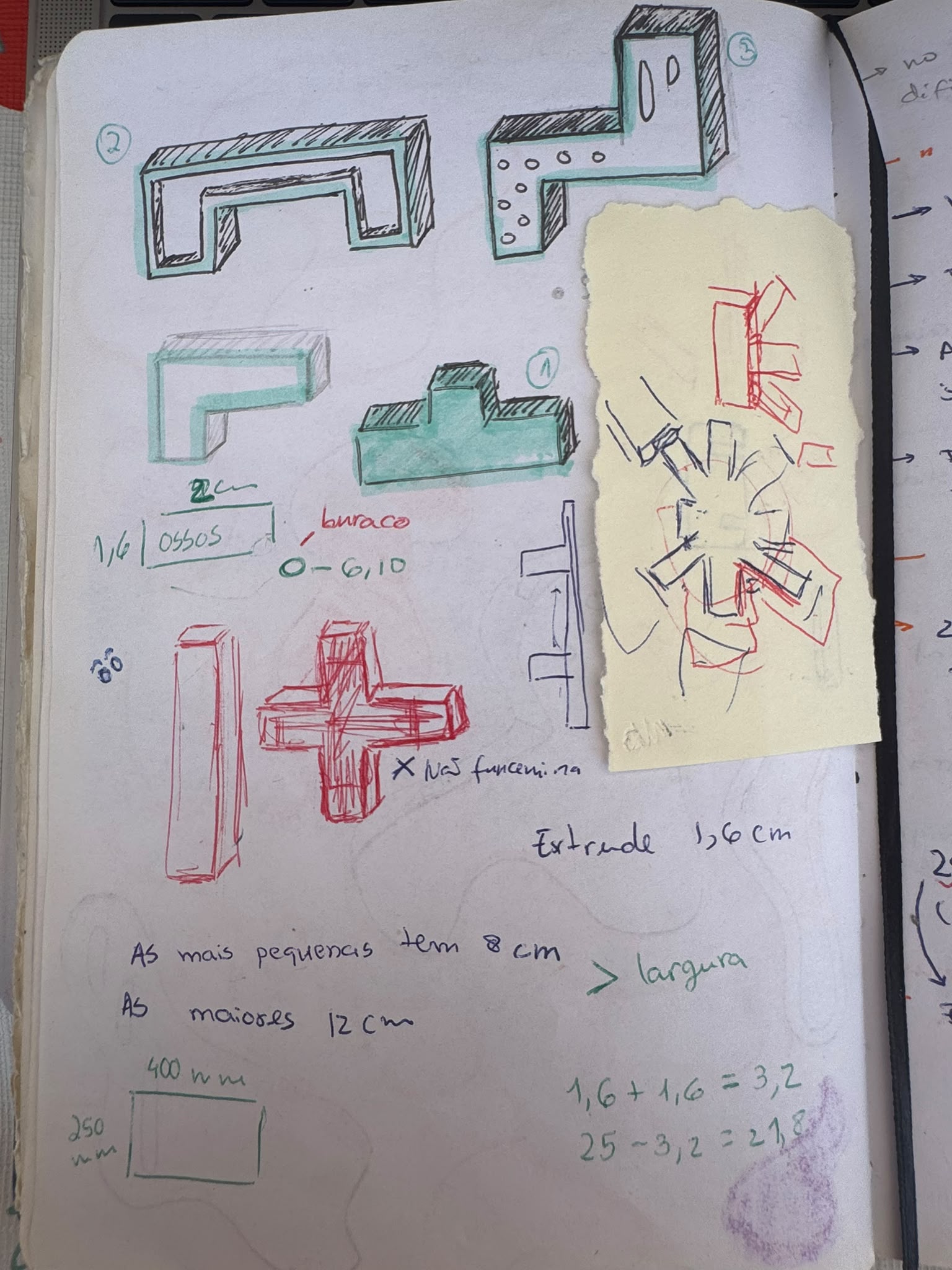

Esboços e Estudos de Forma das Peças

Antigas Propostas

Primeira Proposta de Prancha Resumo

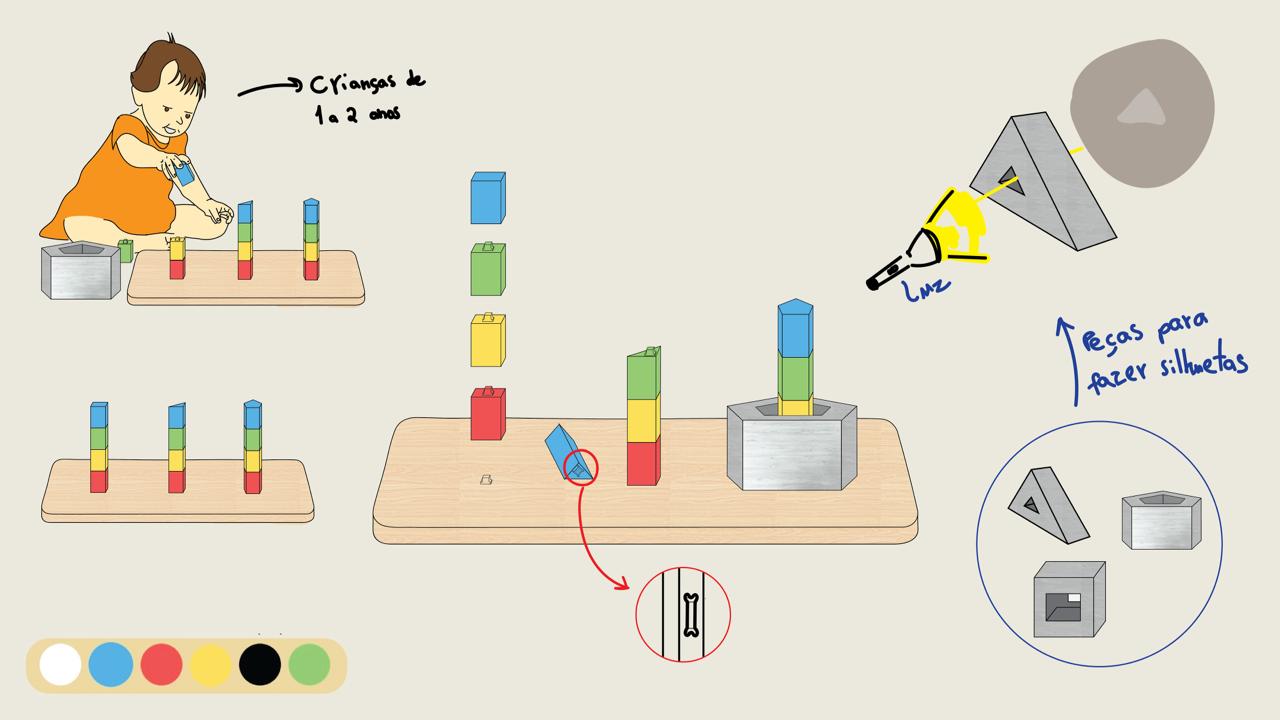

O meu primeiro projeto referente à primeira prancha resumo era um brinquedo para crianças de 2 anos que consistia em encaixar as peças das formas correspondentes a cada e vinha junto ainda com umas maiores, mas essas aí metia-se luz pelo buraco pequeno da peça e pelo grande saía a sombra pretendida, mas como a sombra era obrigada e não natural sendo demasiados evidentes.

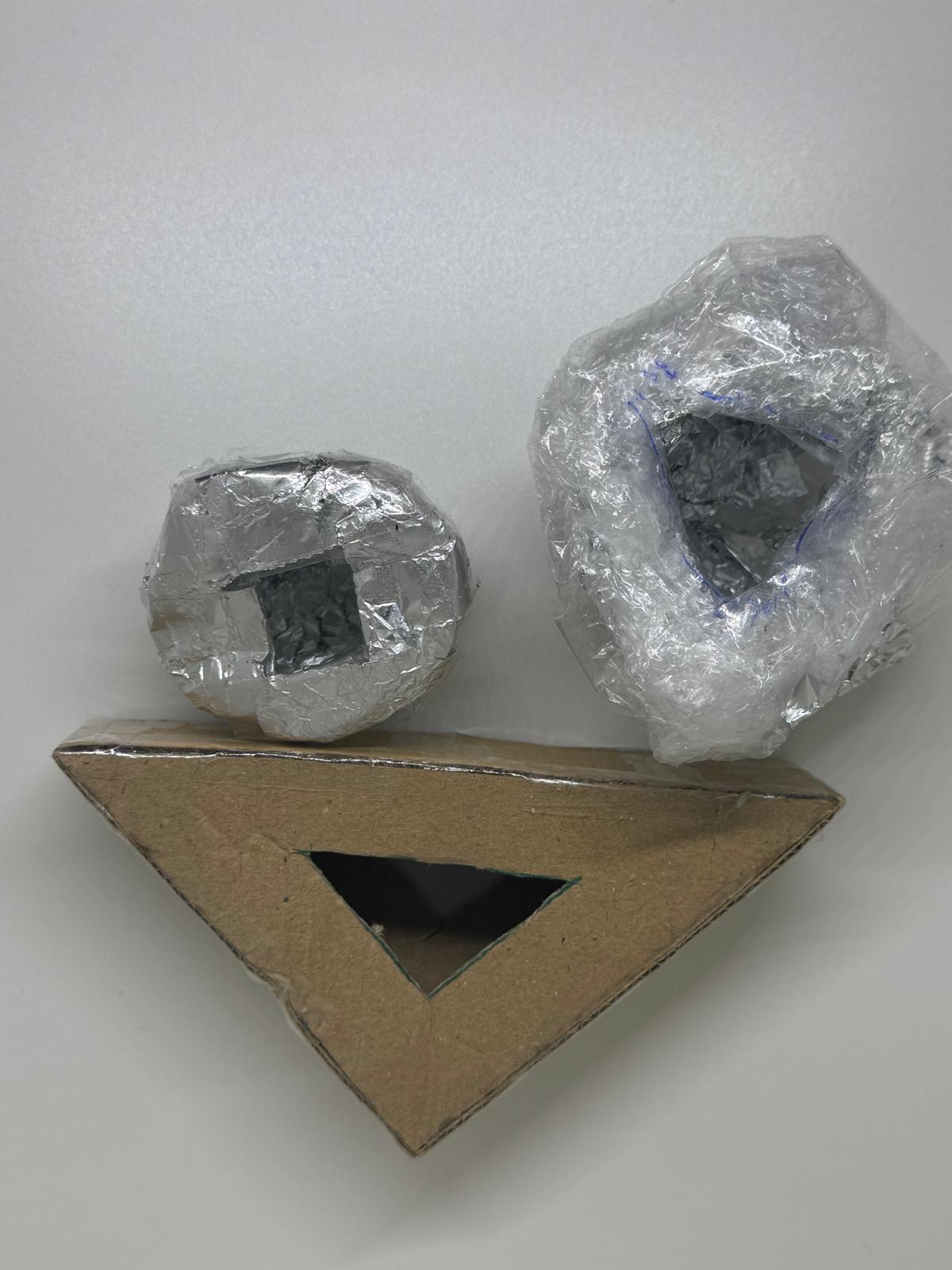

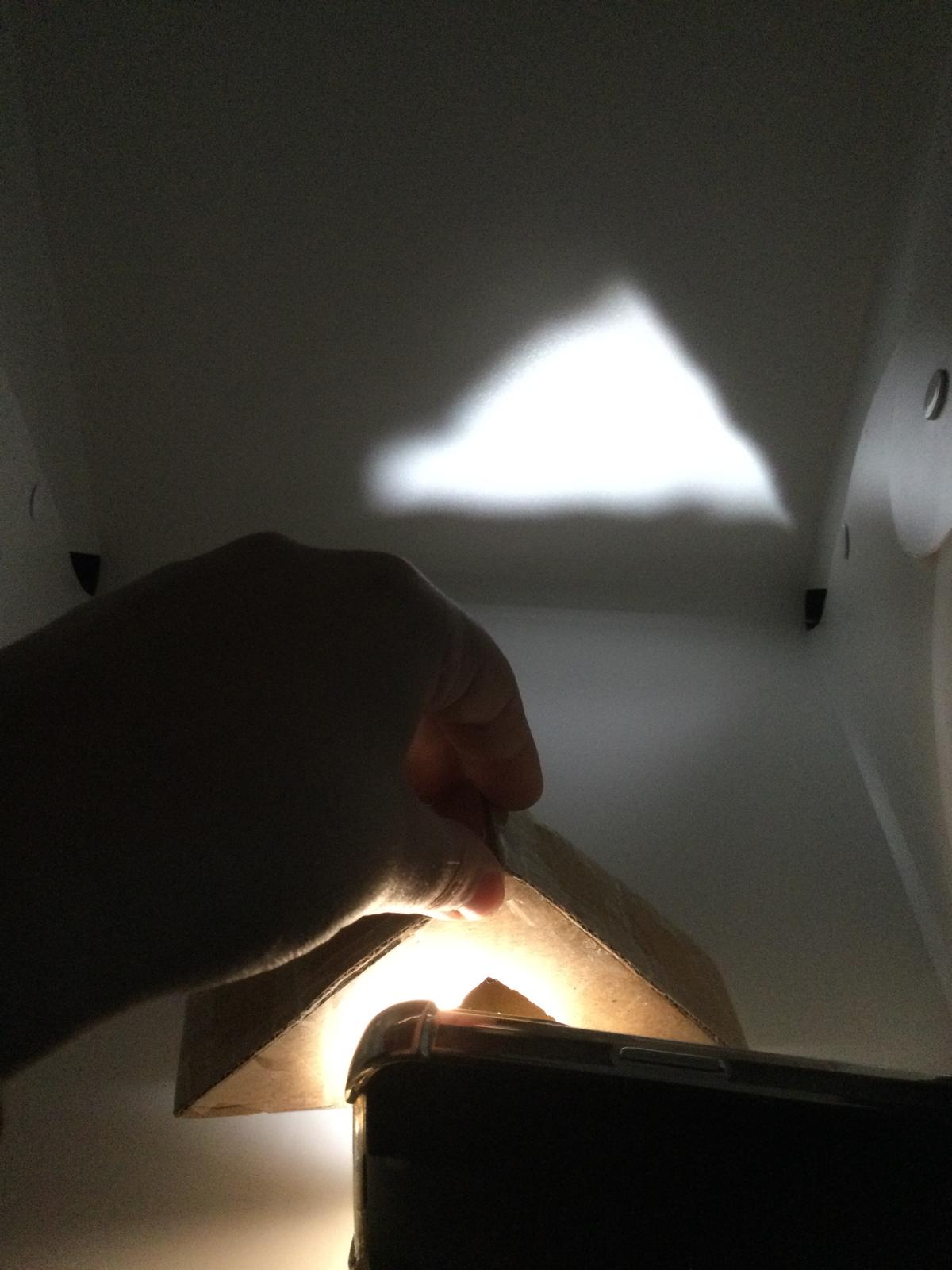

Maquetes da primeira proposta, feitas com cartão e papel de alumínio

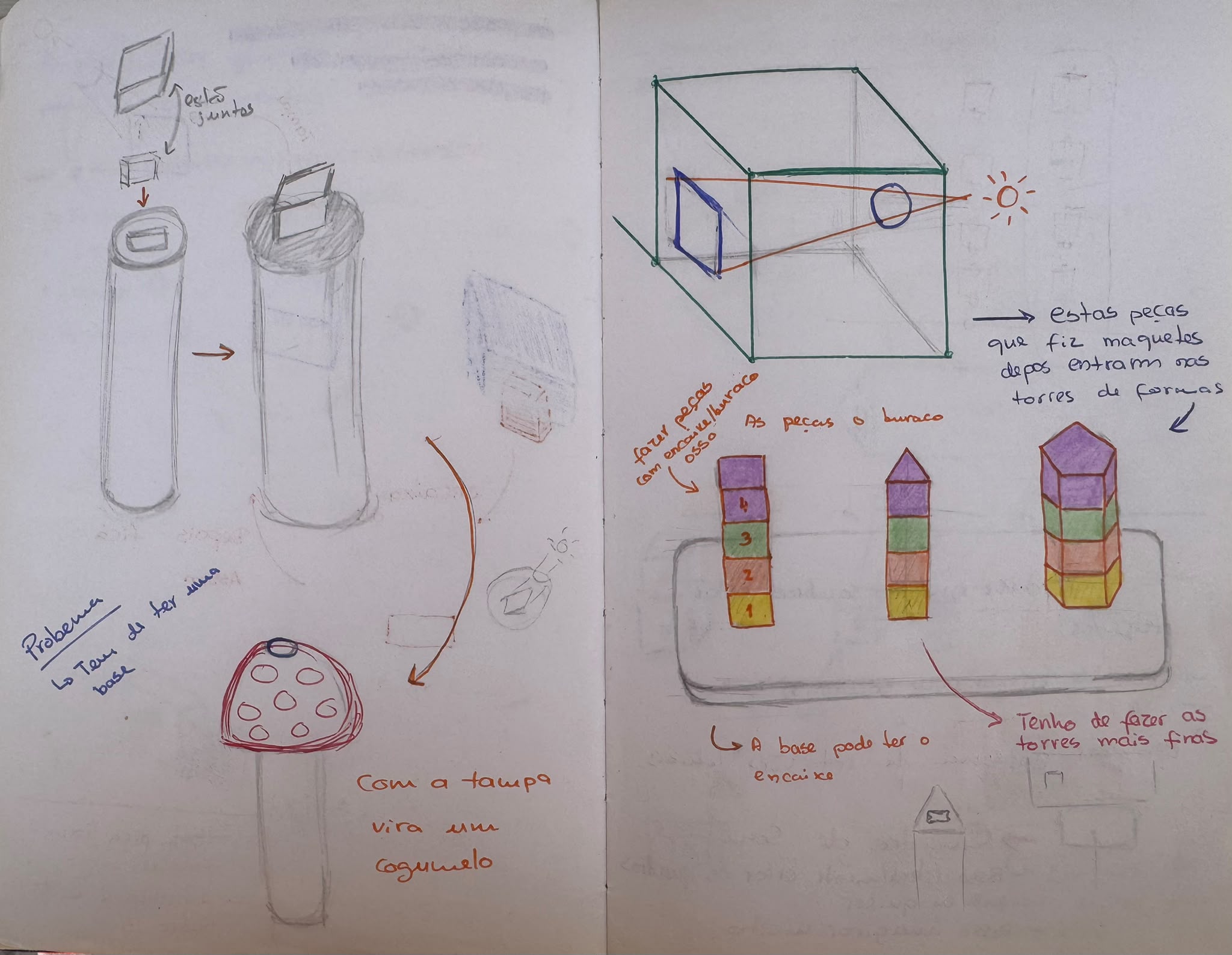

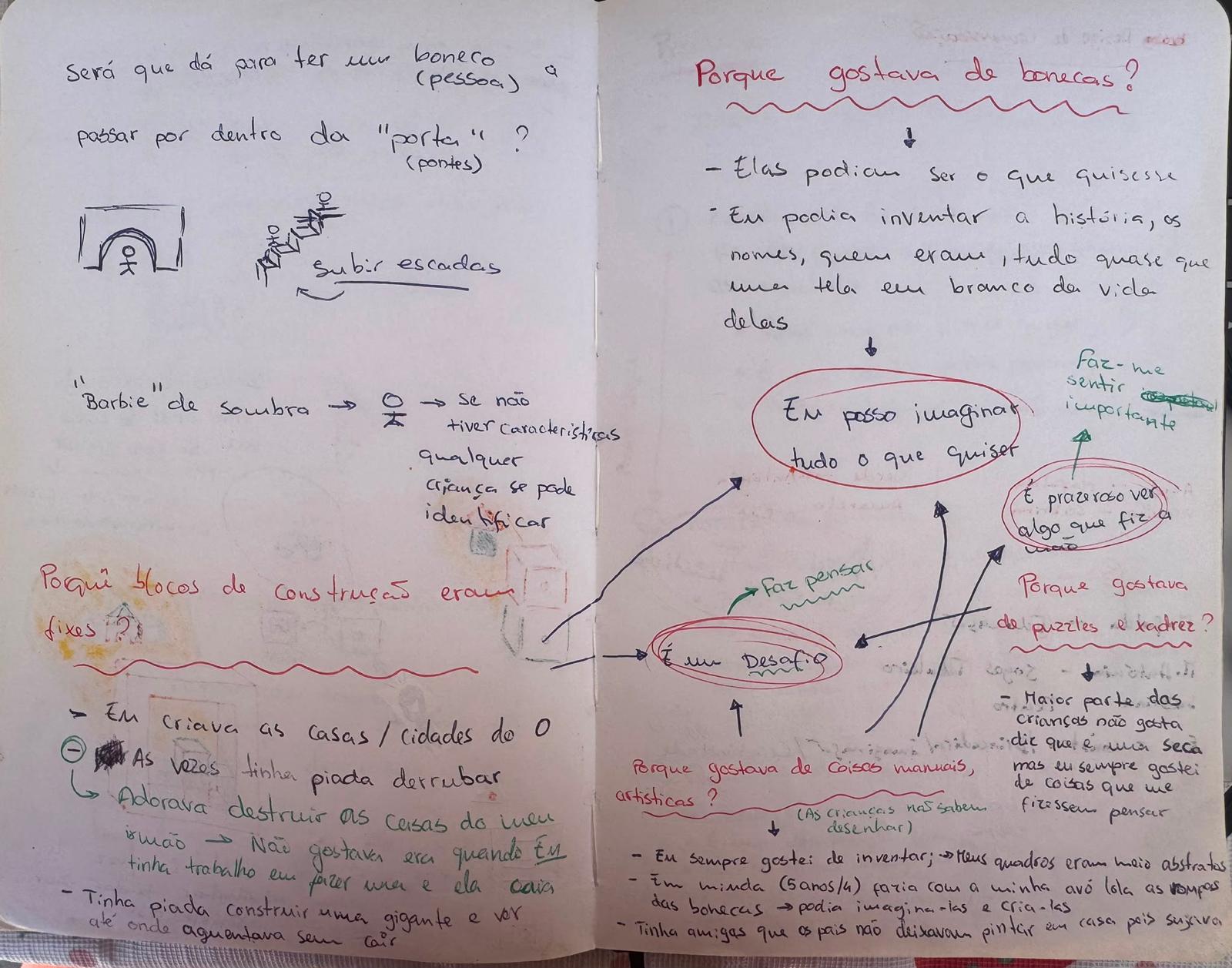

Esboços das primeiras ideias

Estudo dos encaixes e desenvolvimento para um nova proposta

7. Pesquisa¶

7.1. Aspectos valorizados do moodboard, desconstrução da forma (o que distingue o programa formal)¶

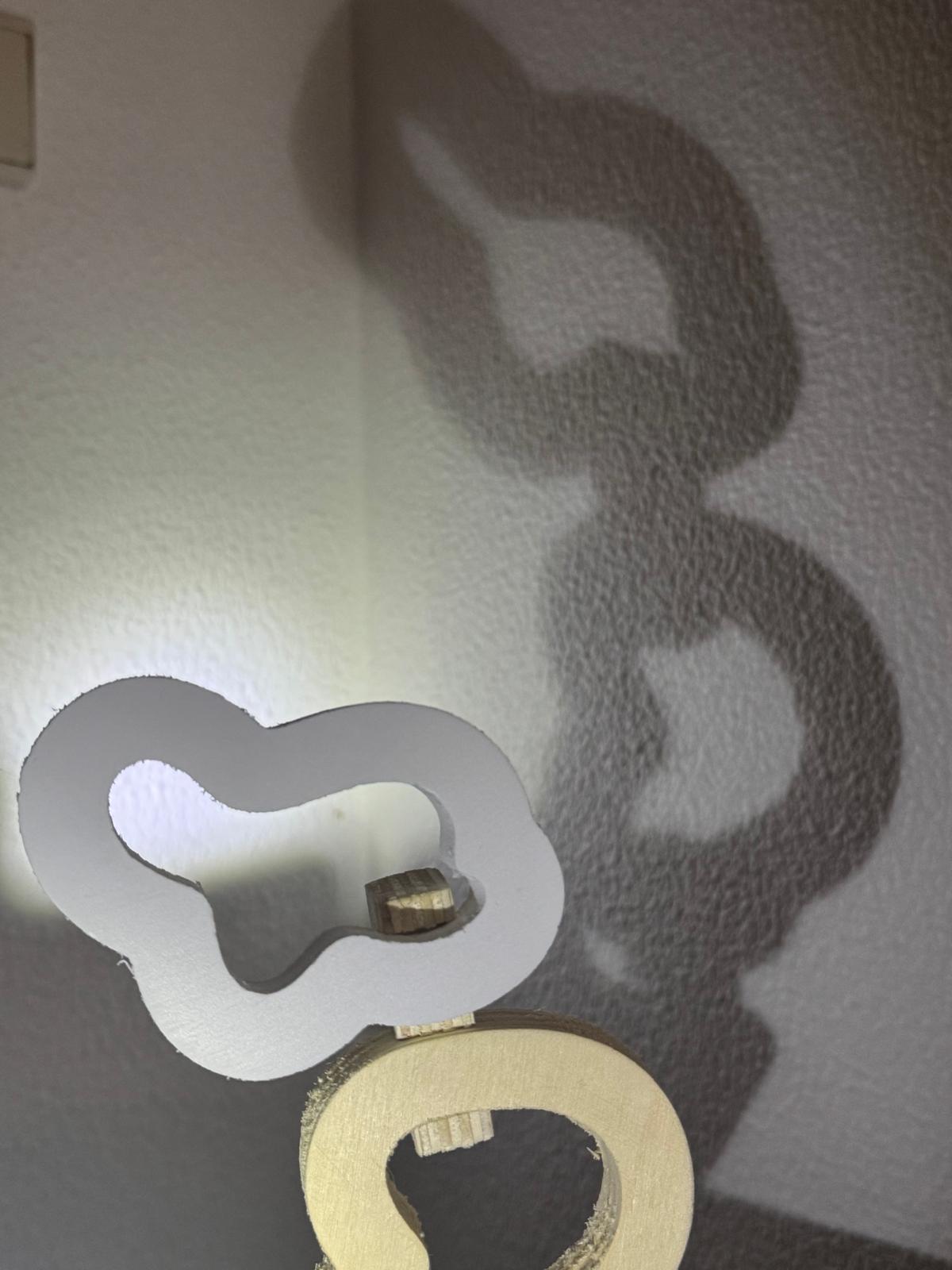

O desenvolvimento do projeto baseou-se na exploração da relação entre luz, sombra e forma. Foram valorizadas formas orgânicas e simplificadas, caracterizadas por contornos suaves e recortes estratégicos que permitem a passagem da luz. A desconstrução da forma foi conseguida através da subtração de material, criando vazios que originam projeções e padrões de sombra variados. Esta abordagem confere ao objeto uma linguagem visual minimalista e lúdica, estimulando a imaginação e a interpretação livre por parte da criança.

7.2. Objetos de referencia¶

O desenvolvimento do Rascunho teve como principais referências o teatro de sombras, pela capacidade de criar narrativas através da projeção de formas e silhuetas; a pintura e a expressão artística, pela liberdade criativa e pela possibilidade de múltiplas interpretações; e os quadros magnéticos, pela construção de composições visuais a partir da organização de diferentes elementos. Estas referências contribuíram para a criação de um brinquedo que combina construção, imaginação e exploração da luz como meio de expressão.

Teatro de sombras chinês

Exemplos figurativos da pintura e da expressão artística

Amarelo-Vermelho-Azul, 1925 - Wassily Kandinsky e Cubist Composition, 1920 - David Kakabadze

Quadro Magnético

Quadro Magnético Infantil

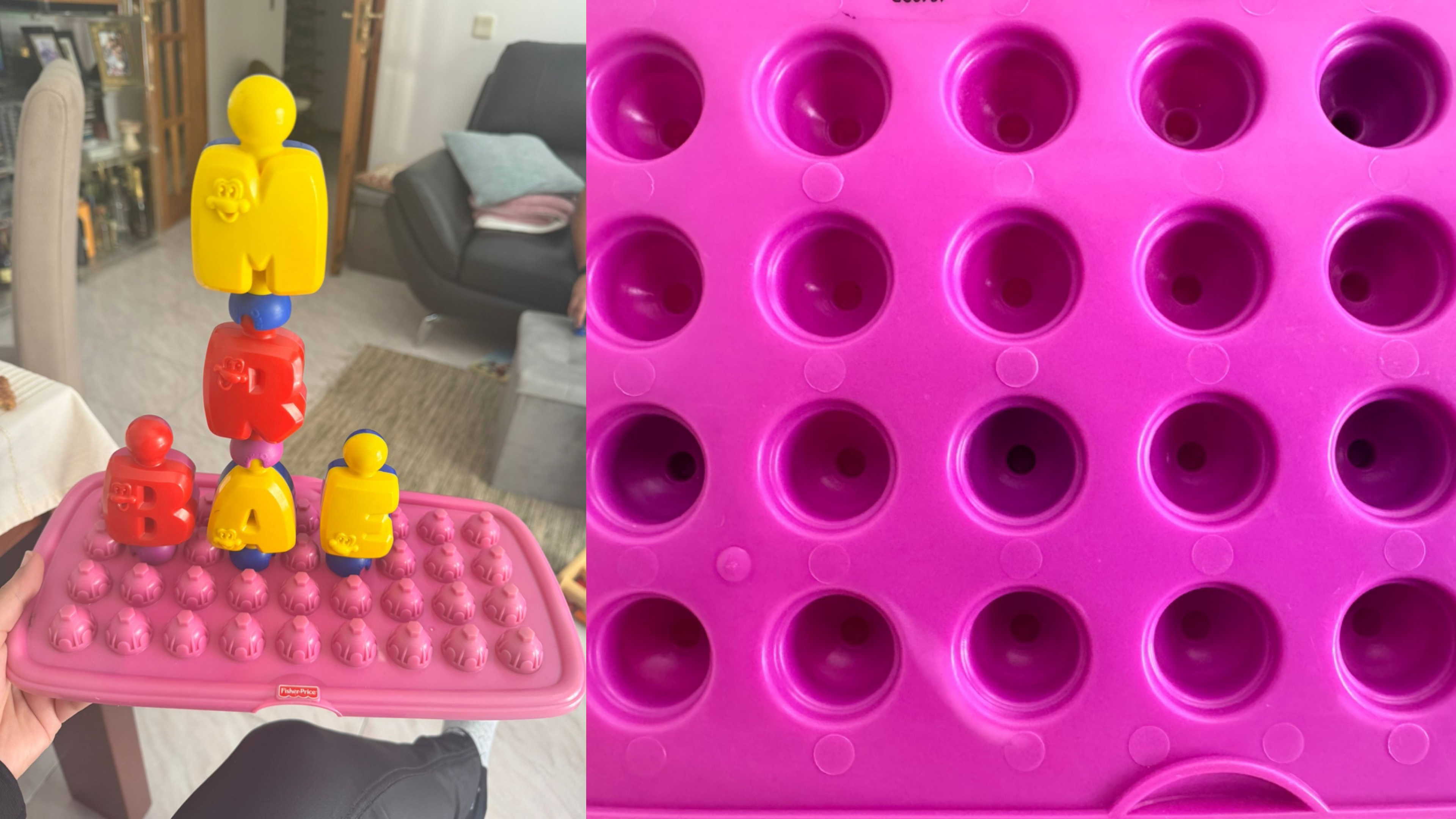

Fisher-Price Pop-Onz

8. Outros Elementos¶

Quadro Autoral

Uma das minhas principais inspirações para criar a grelha da caixa foi este quadro autoral desenvolvido para a unidade curricular de oficina, onde as suas linhas que cruzam fez-me lembrar que em vez de ter um suporte de paredes lisas podia ter várias aberturas por elas todas para ter mais possibilidade de encaixes
