Processo¶
1. Protótipo(s)¶

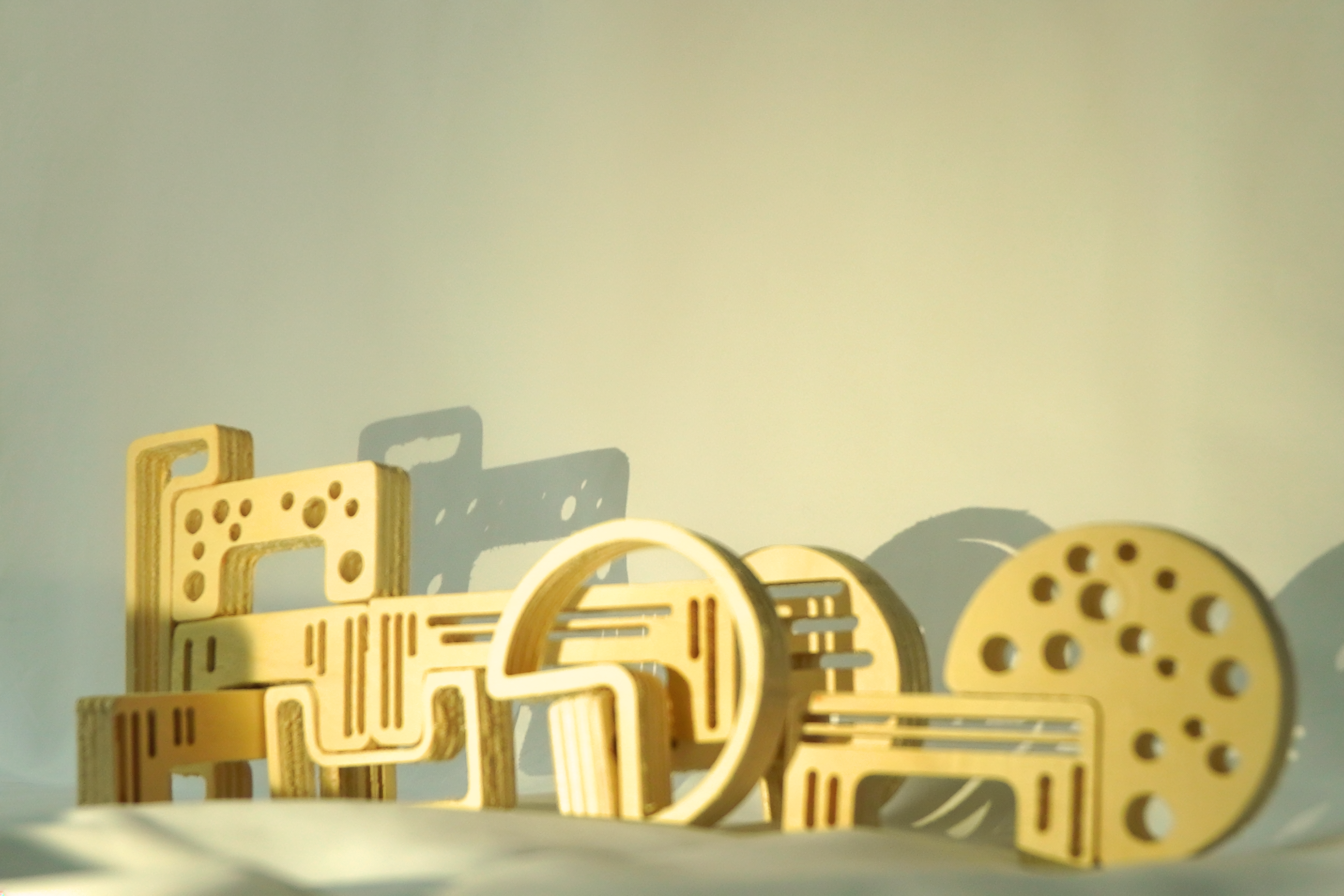

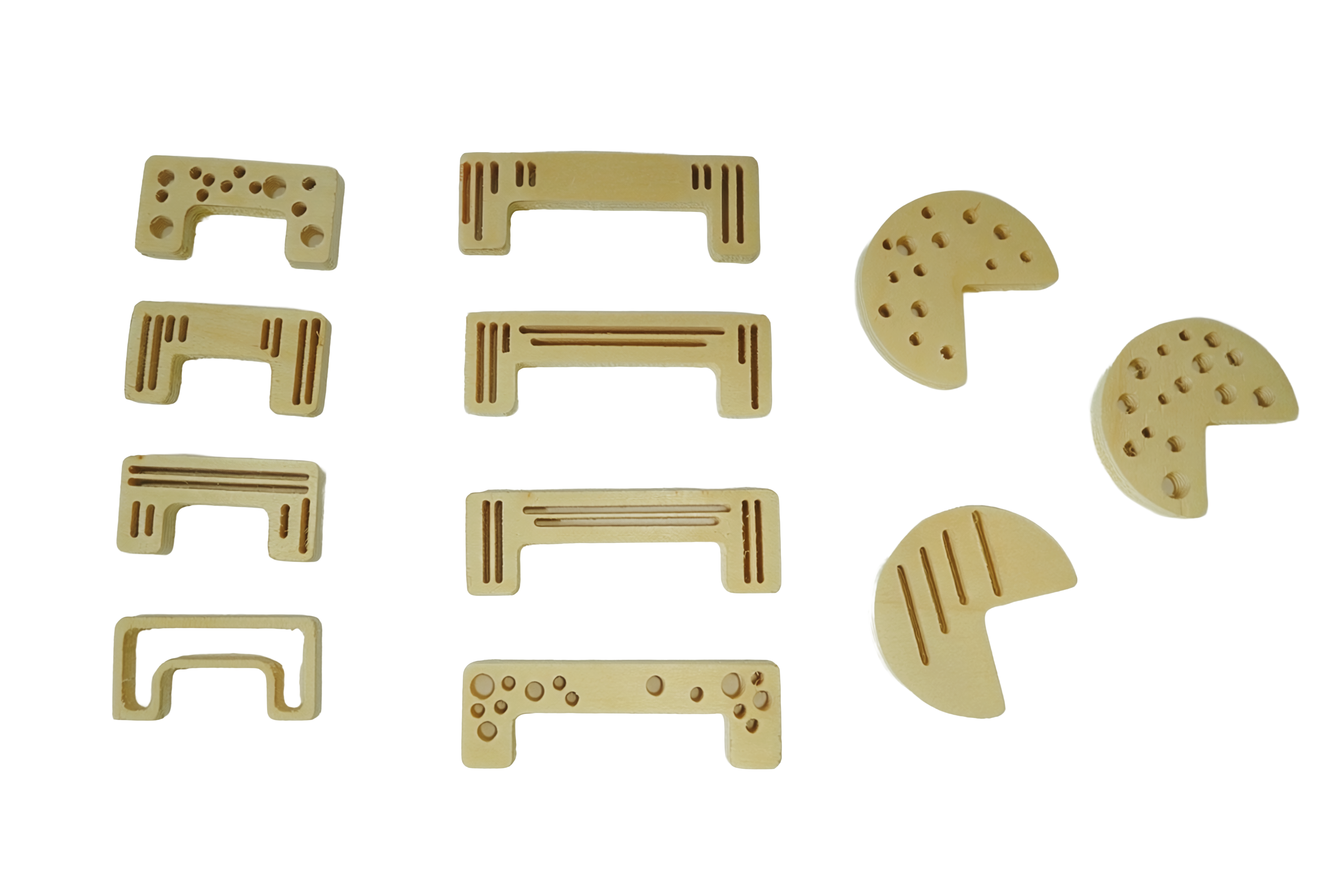

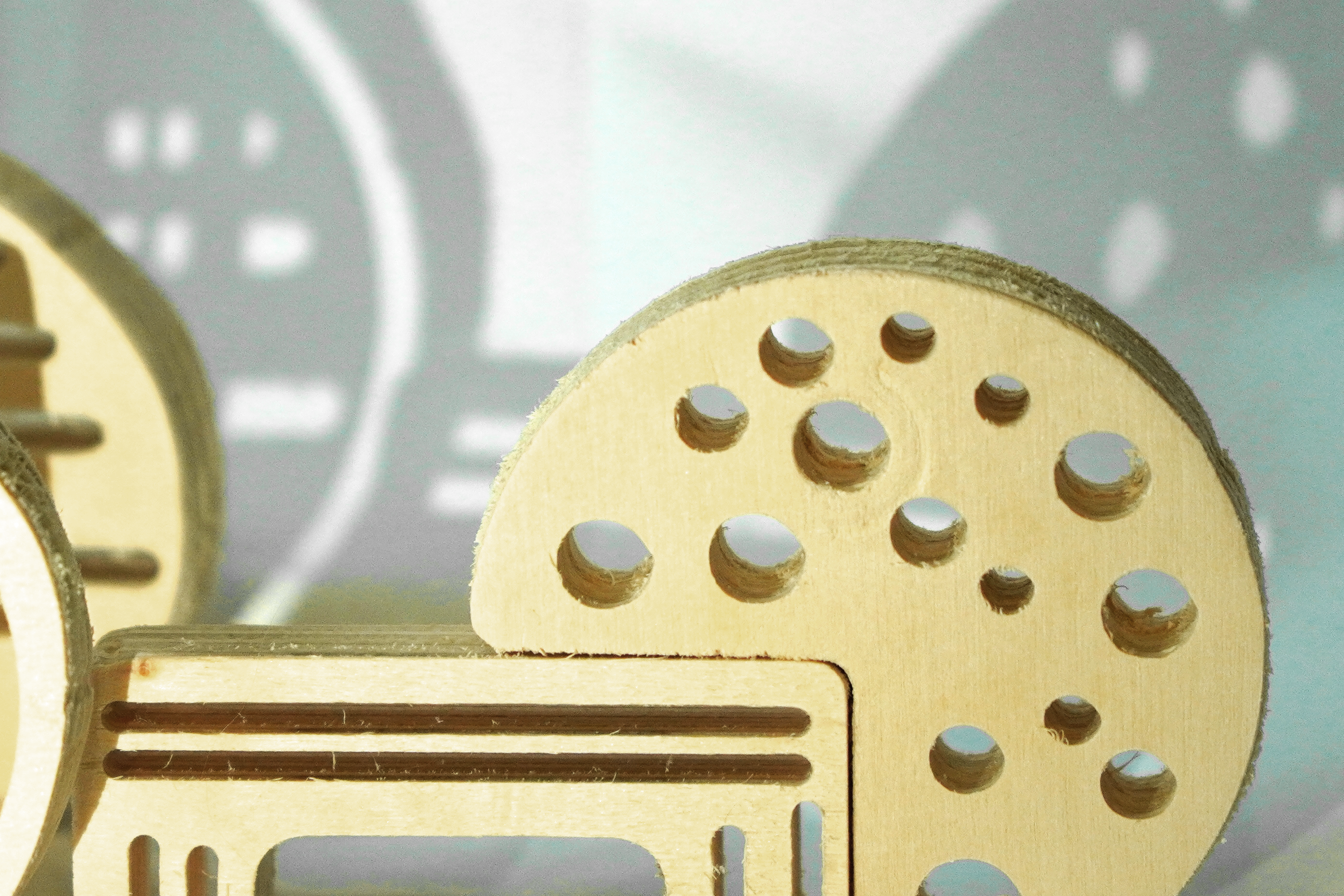

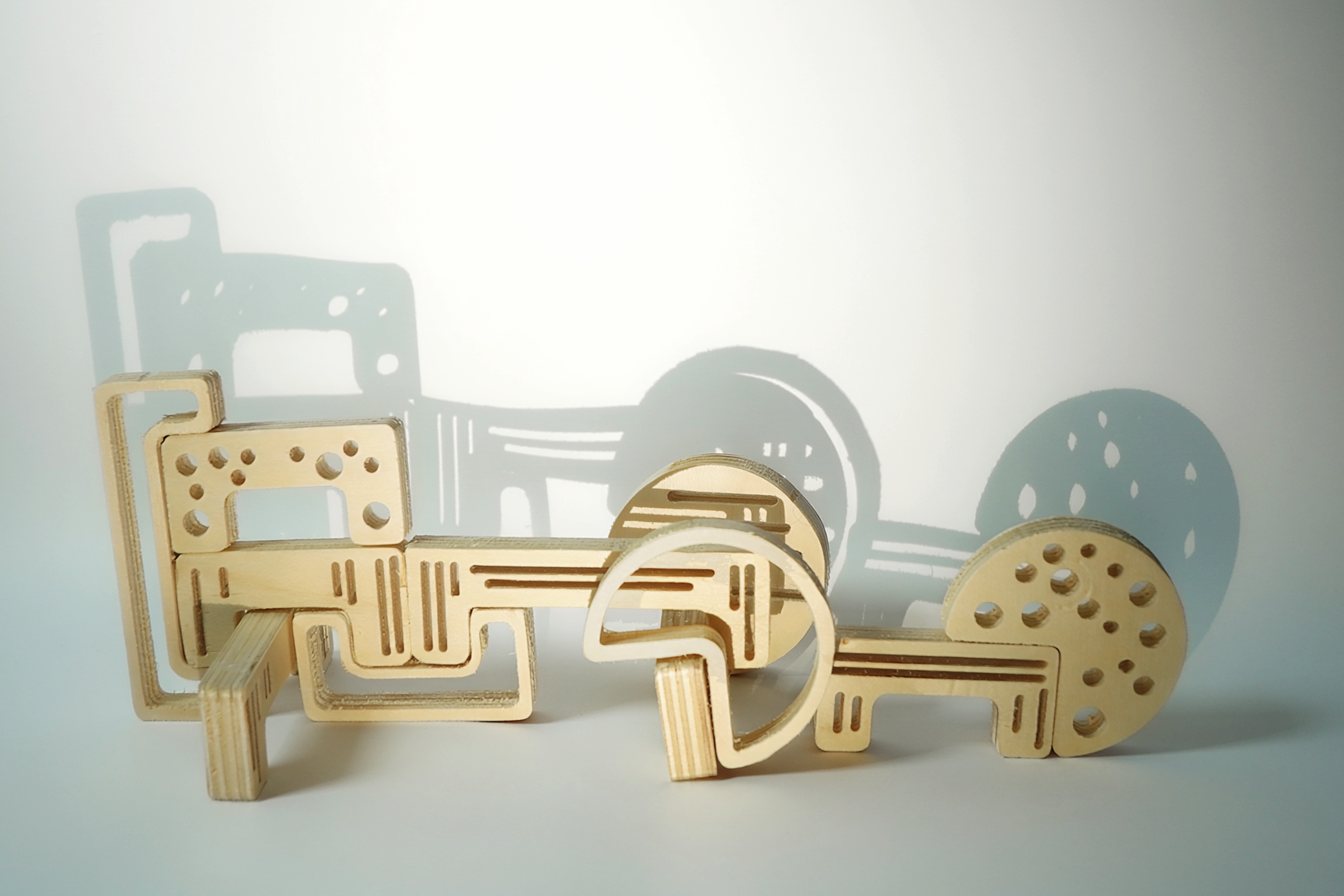

Fotografias em estúdio, com fundo branco, do(s) protótipo(s) final(is).
2. Processo de Prototipagem¶
Maquinação CNC, montagem, acabamentos pontuais.

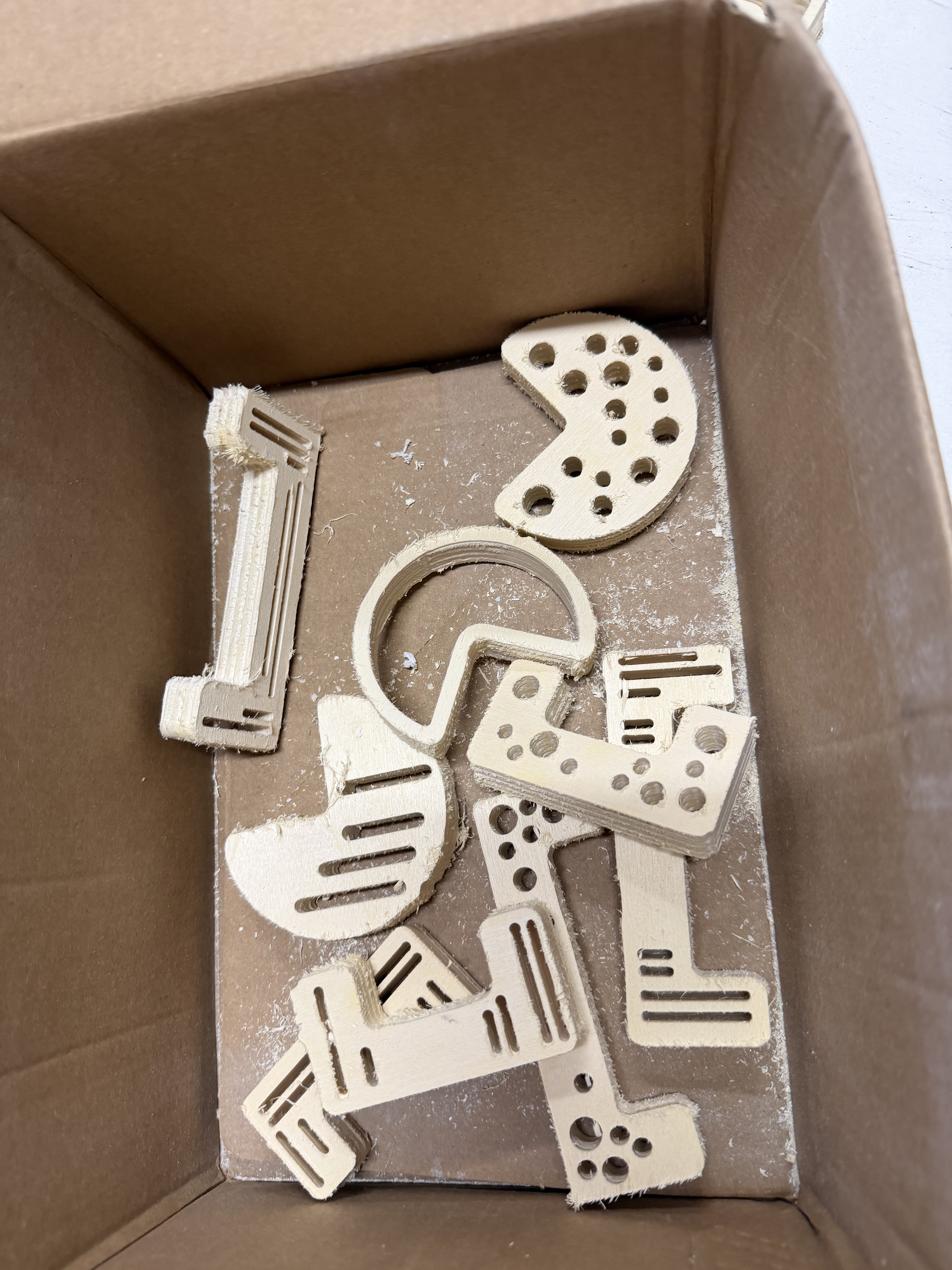

Peças de pinho por lixar

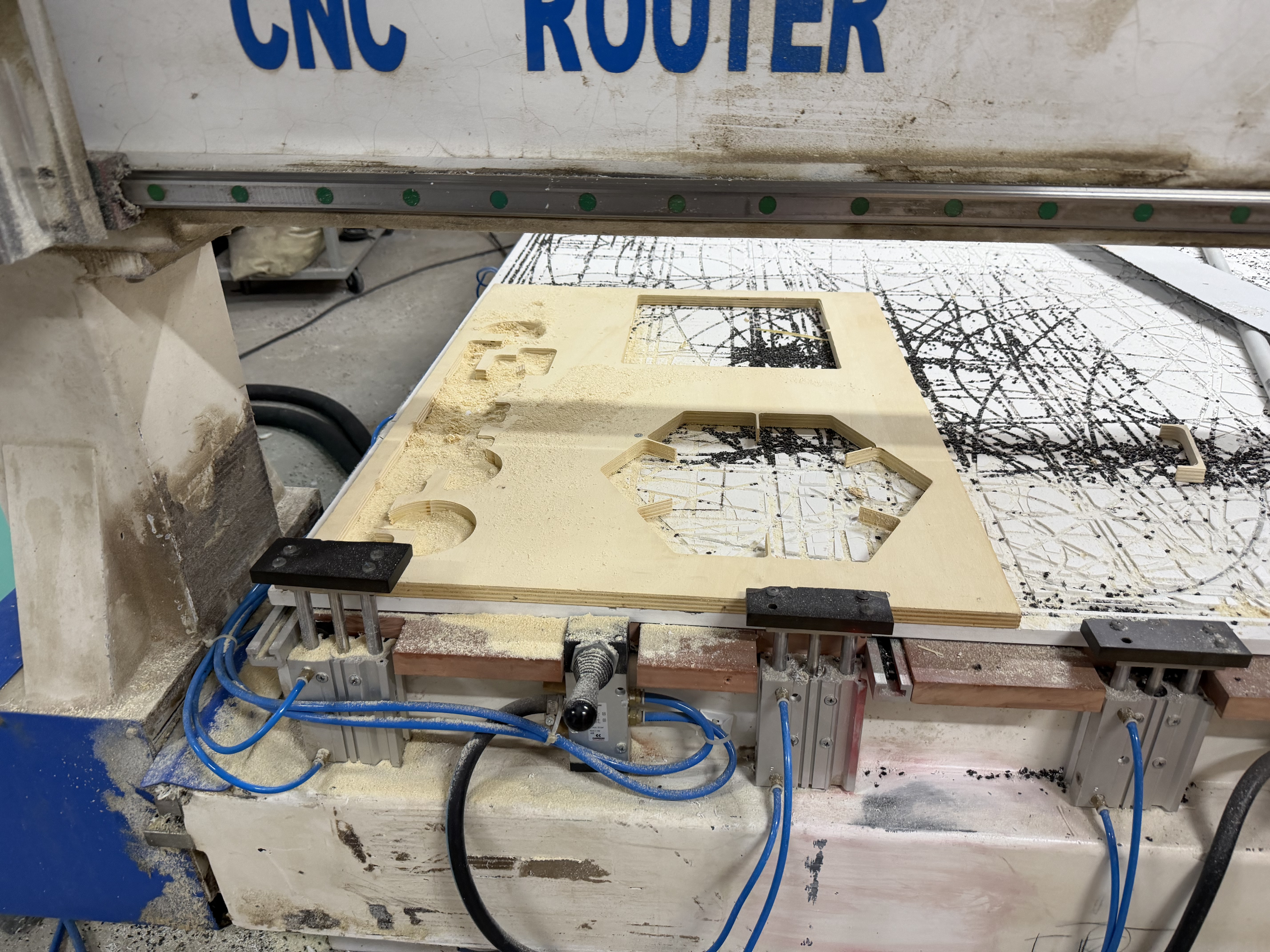

Cnc da RedSky
O processo de prototipagem iniciou-se pela preparação do ficheiro digital, onde as peças foram todas distribuídas numa placa de 600 mm por 600 mm. Após isto, procedeu-se à maquinação na CNC Router da RedSky, que realizou um corte automatizado a partir de uma chapa de pinho. Após o corte da mesma, foi necessário fazer a remoção das farpas à volta da peça com uma lixa de 120. O trabalho de lixagem foi todo executado à mão.
3. Protótipos Exploratórios¶
Antes do protótipo final, foram realizados ensaios específicos para a validação das folgas dos encaixes, por meio de um modelo executado em pvc.
Para o teste de tolerância, o tamanho das folgas utilizadas varia de 0,1 mm a 0,2 mm, o que funcionou corretamente.

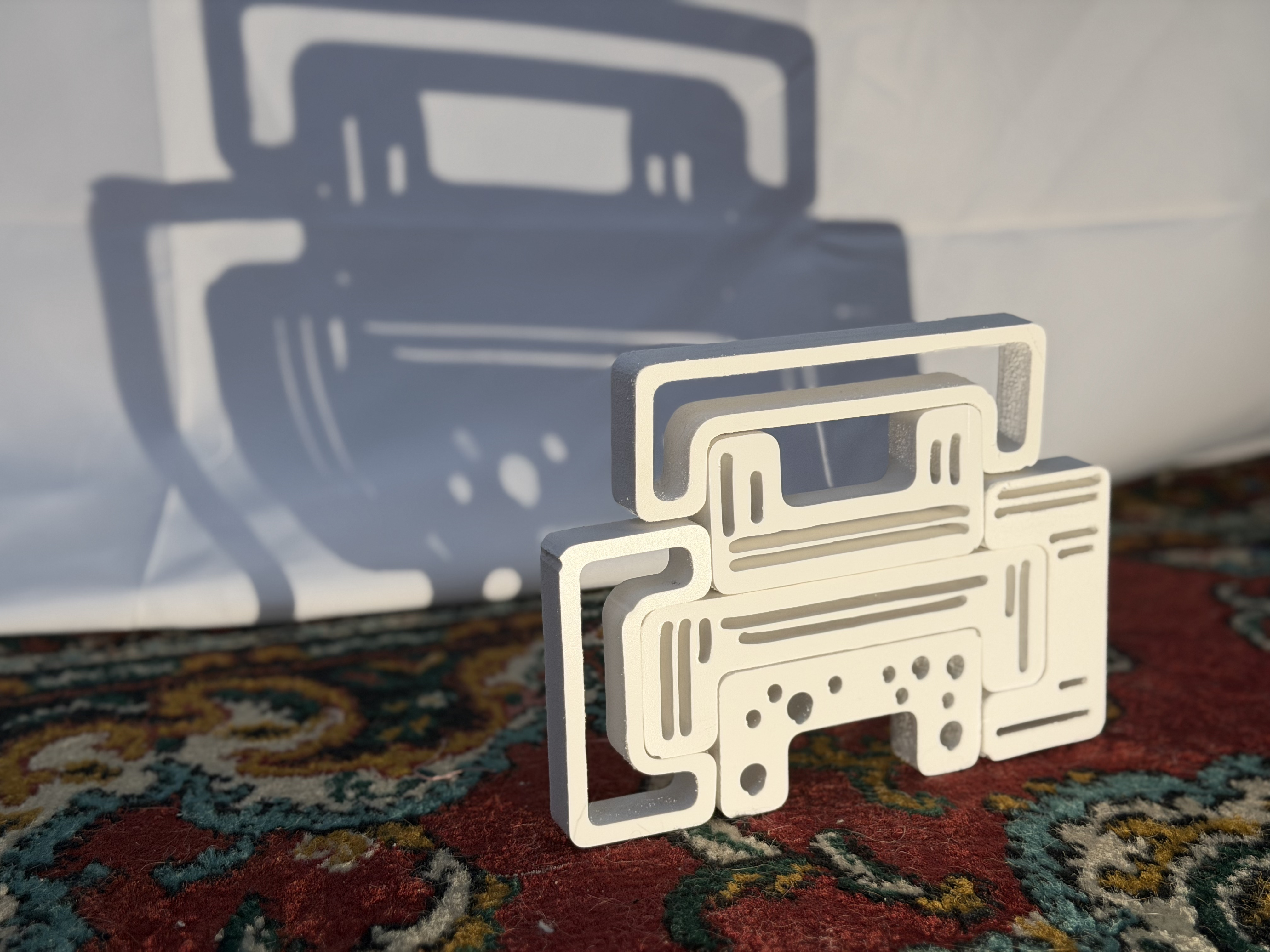

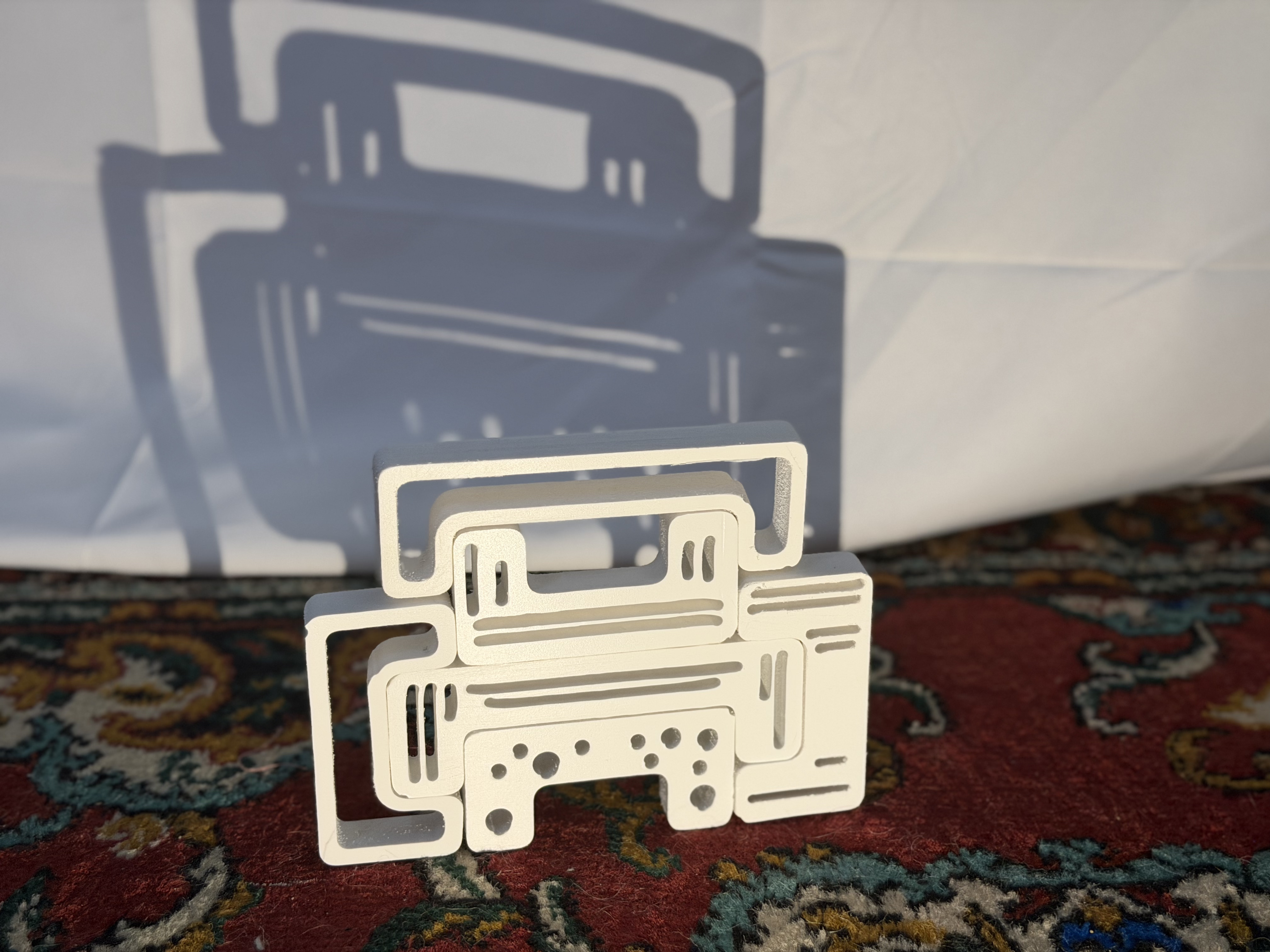

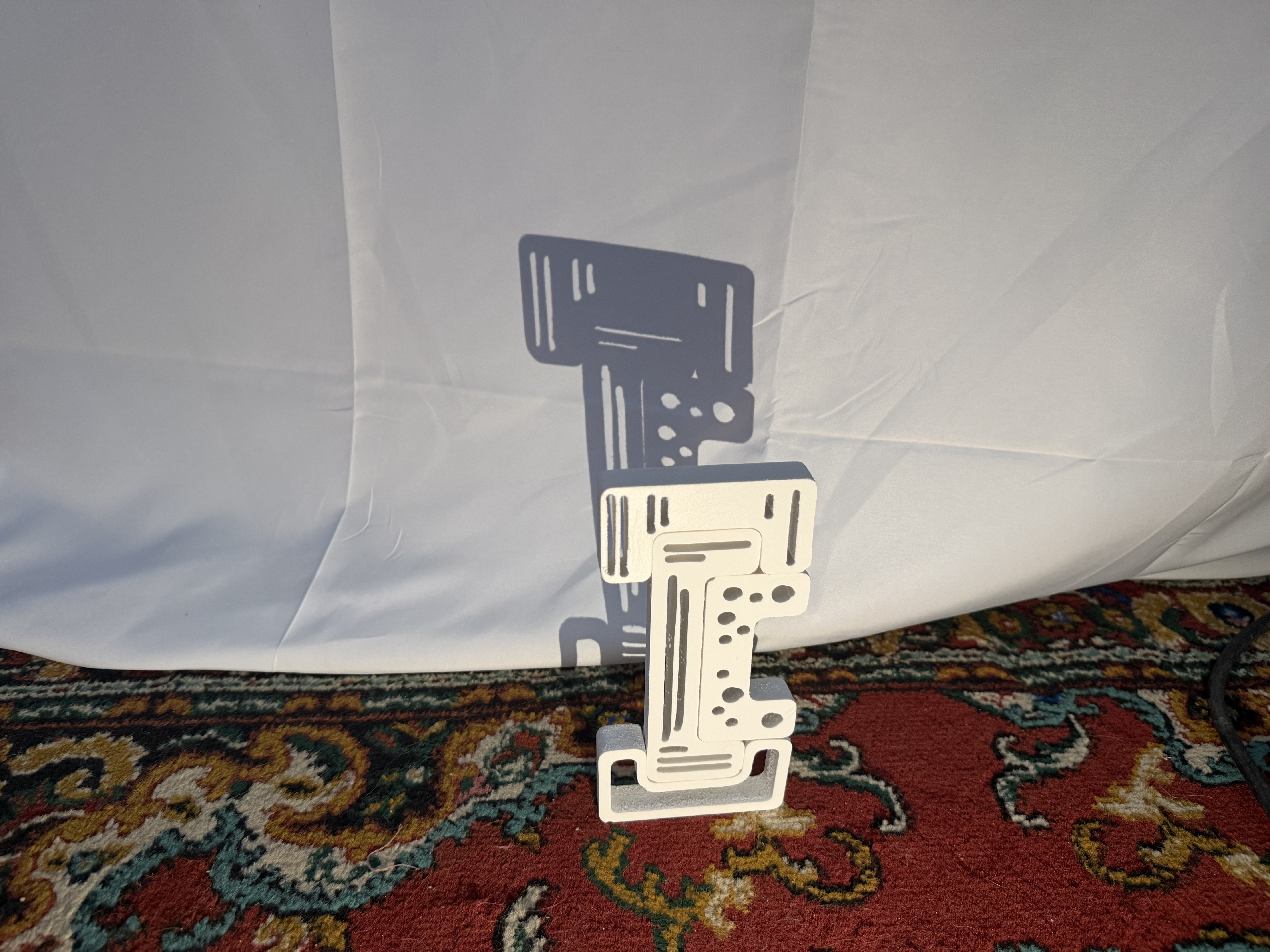

Foram executadas experimentações de projeção através da luz e fotografadas com o objetivo de confirmar se o tamanho do diâmetro dos círculos e dos rasgos gerava sombra suficiente para uma projeção nítida na parede/teto.

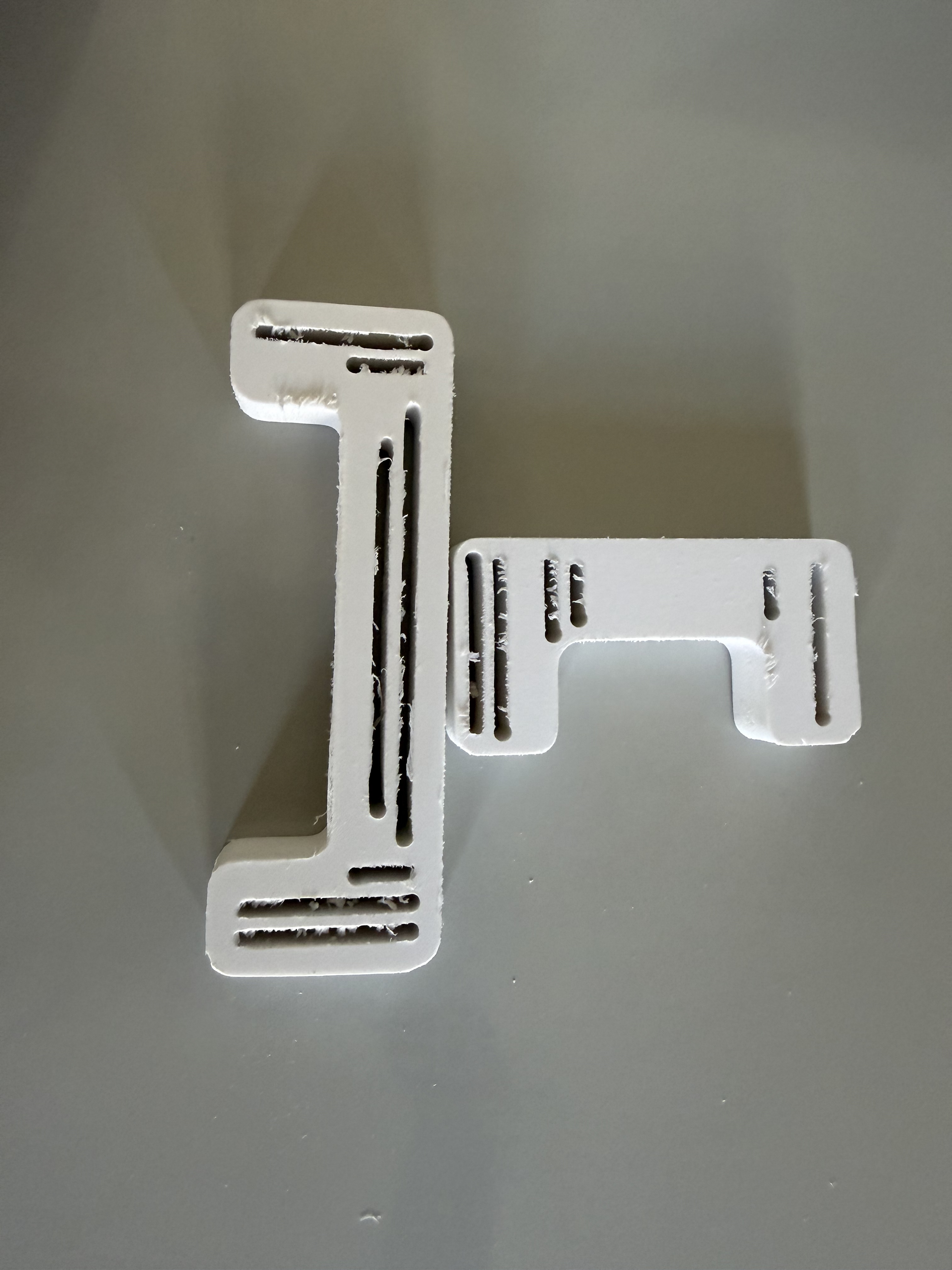

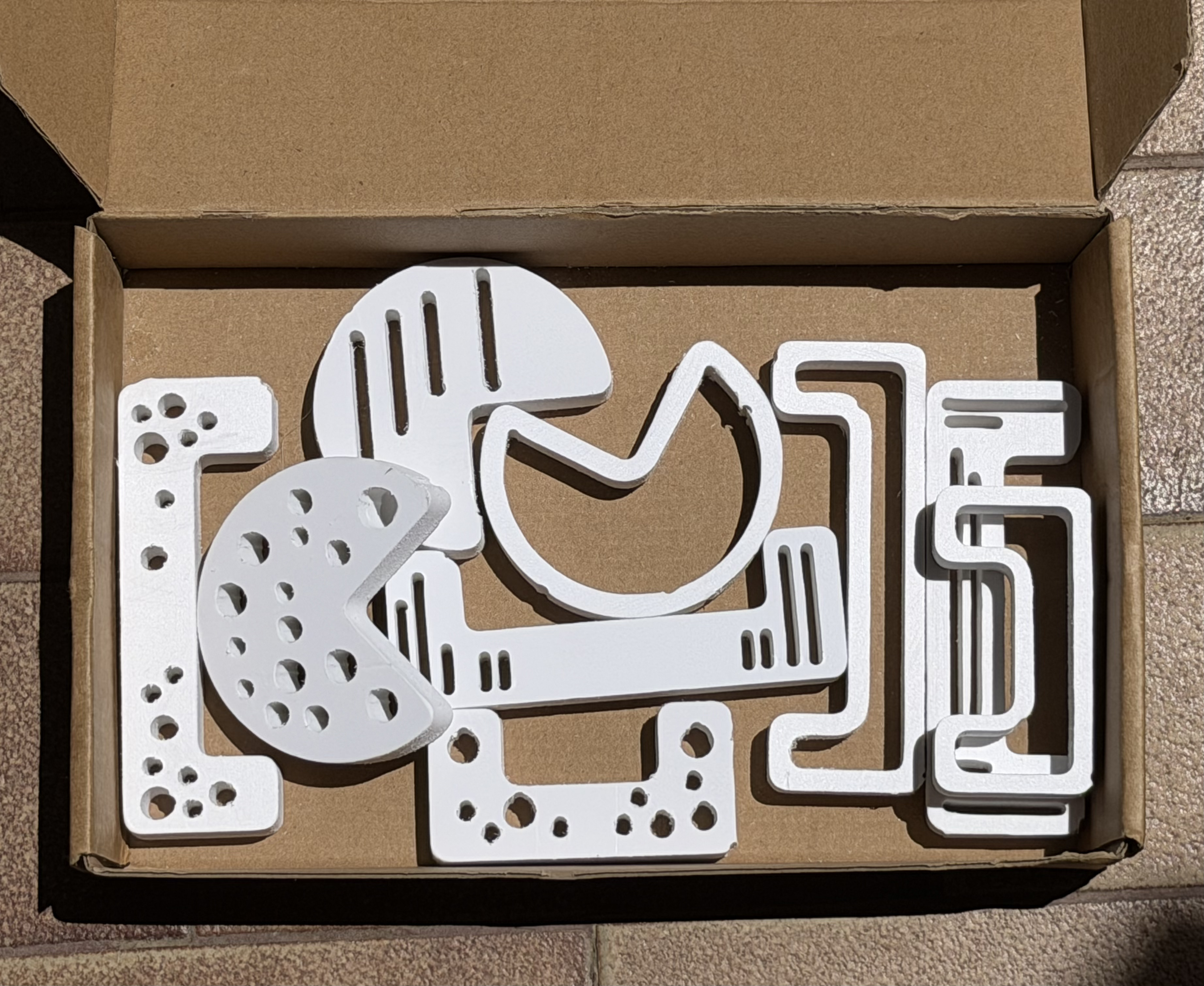

Imagem do protótipo de pvc montado (posição 1)
Imagem do protótipo de pvc montado (posição 1)
Imagem do protótipo de pvc montado (posição 2)
Imagem das peças lixadas
Imagem das peças por lixar
4. Modelos 3D¶
https://a360.co/432911F https://a360.co/4dGIJIo
5. Outros Modelos¶

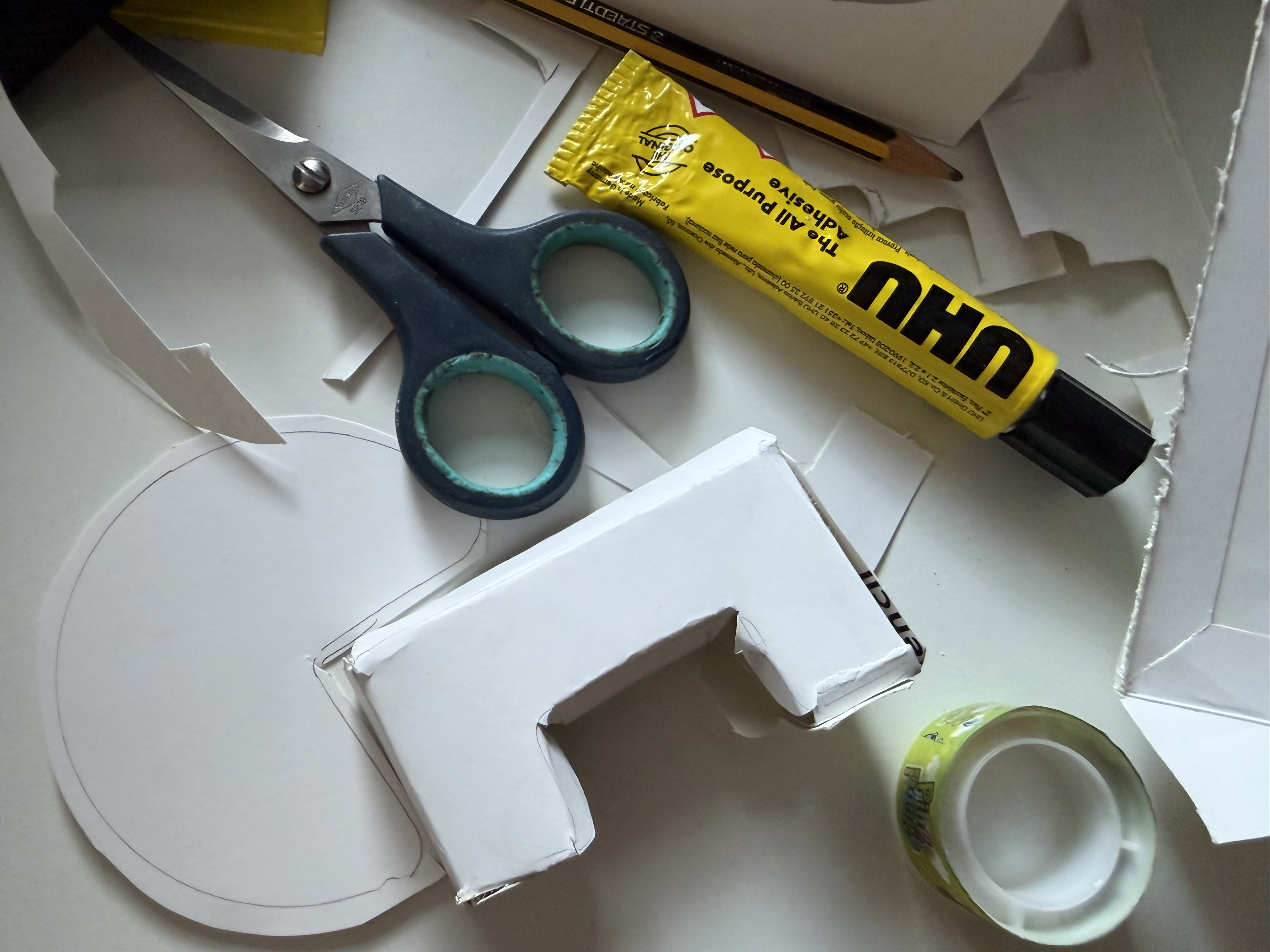

Devido à facilidade em trabalhar melhor no digital, apenas foram feitas maquetes em cartão fino de forma a perceber como as peças iam encaixar e também visualizar as melhores medidas para começar o projeto digitalmente.

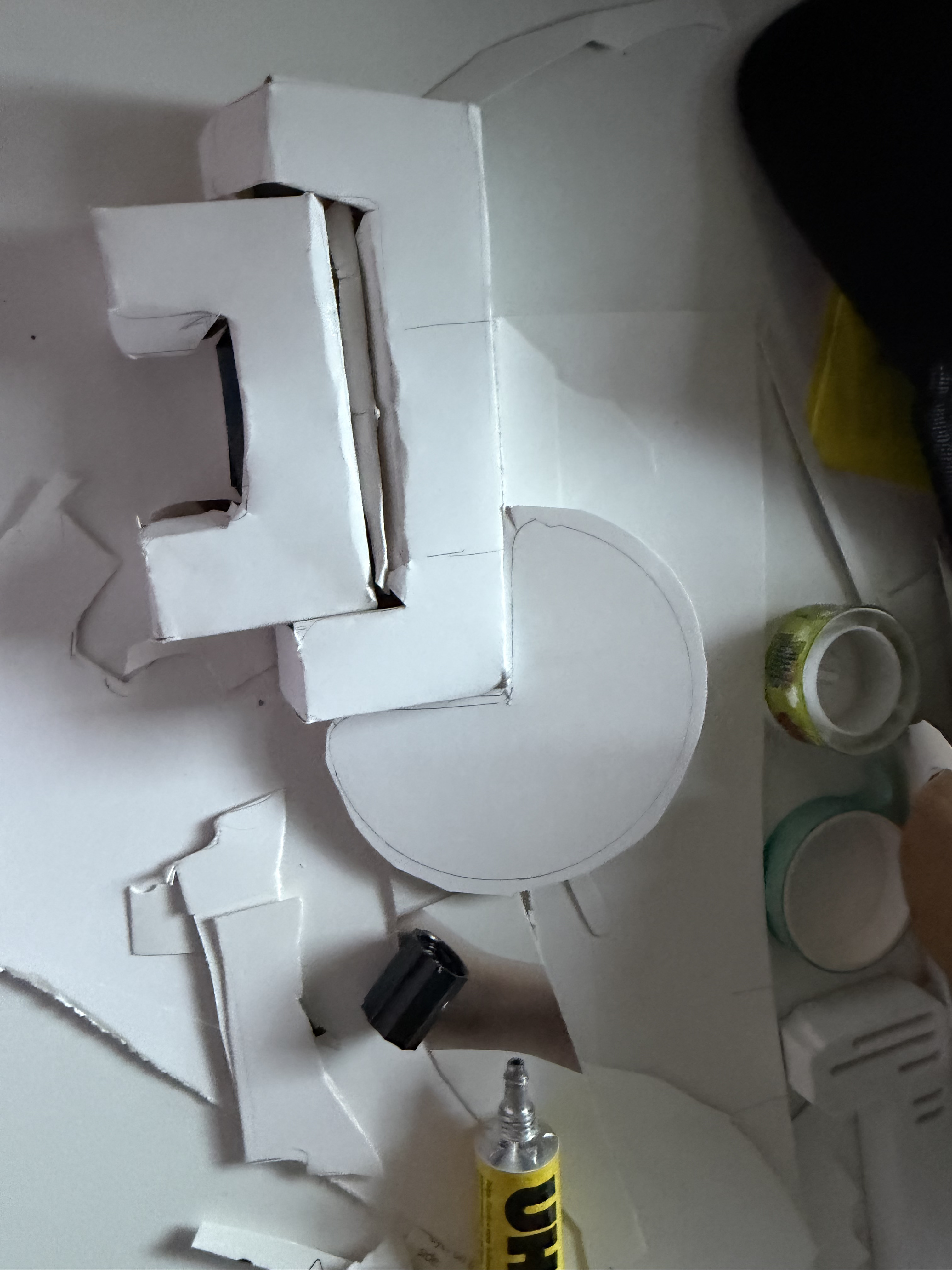

Maquete com peça pequena
Maquete com peça pequena e grande (encaixe)
6. Esboços e Pranchas-Resumo¶
Pranchas Resumo
Prancha resumo final**
No final optei pelo pinho de 15 mm.

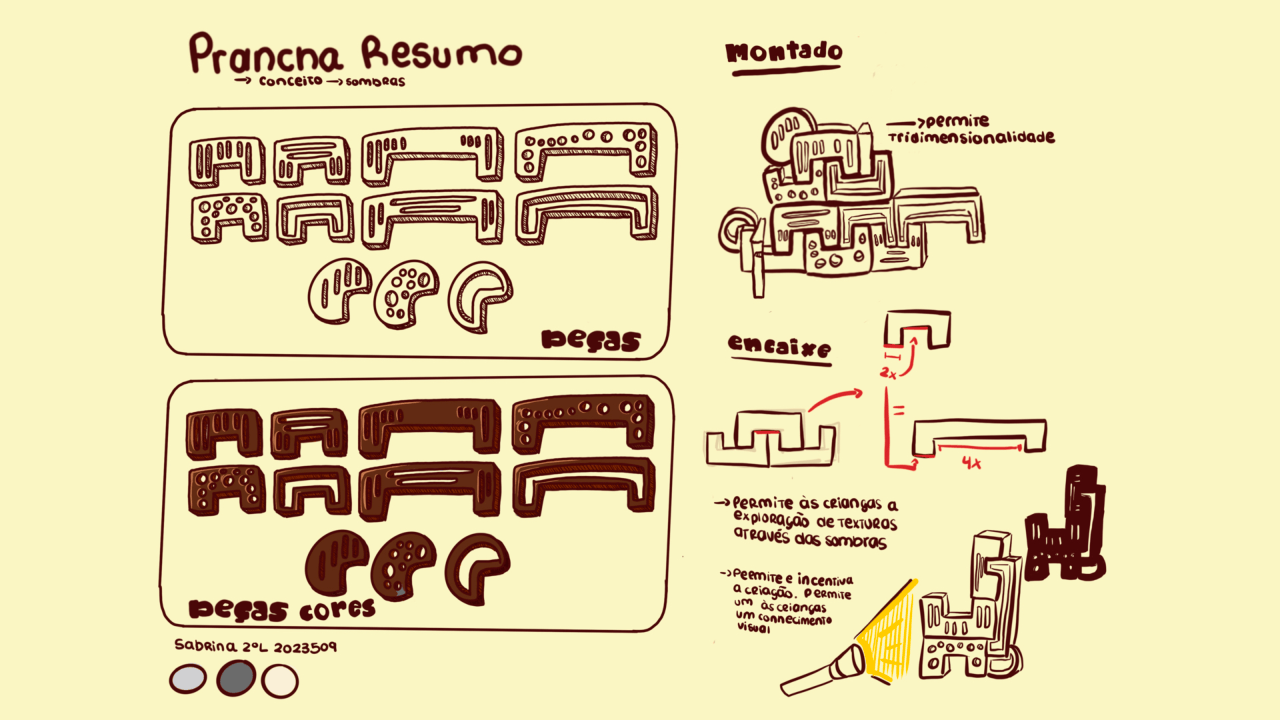

Prancha resumo (processo)
Na primeira prancha resumo, com esta dinâmica de peças, foi escolhida uma madeira mais escura e depois foram implementadas cores cinzas. Foi observado que isso não funcionava com as madeiras que possuímos no Fablab.

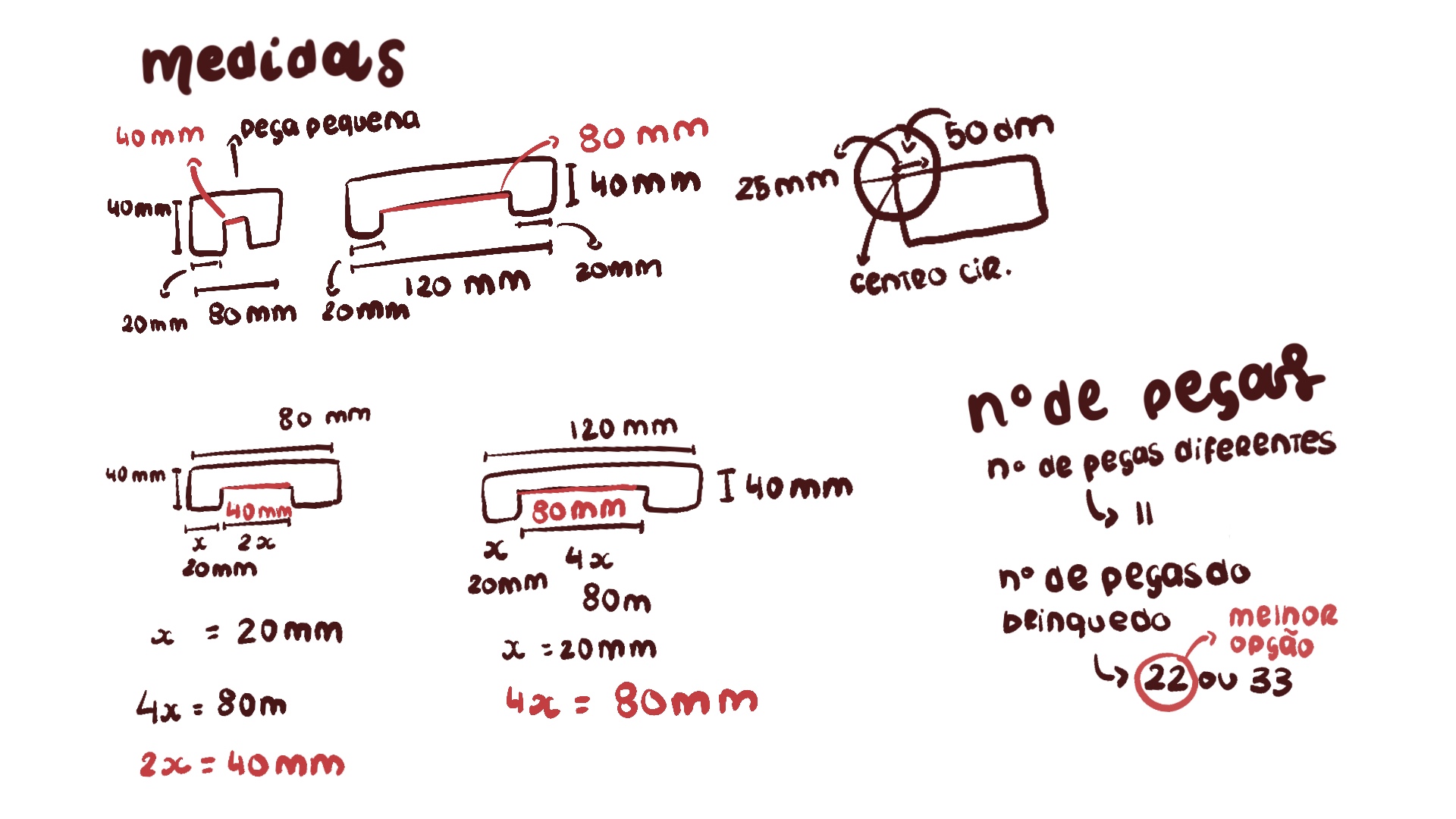

Desenhos manuais - Medidas
Para as medidas foram escolhidas as que aparecem na imagem devido à conformidade com a Diretiva 2009/48/CE.
O trabalho todo tem apenas 3 medidas de contorno externo de forma a manter o minimalismo. Texturitas é composta pelas peças pequenas (P), grandes (G) e circulares (C).

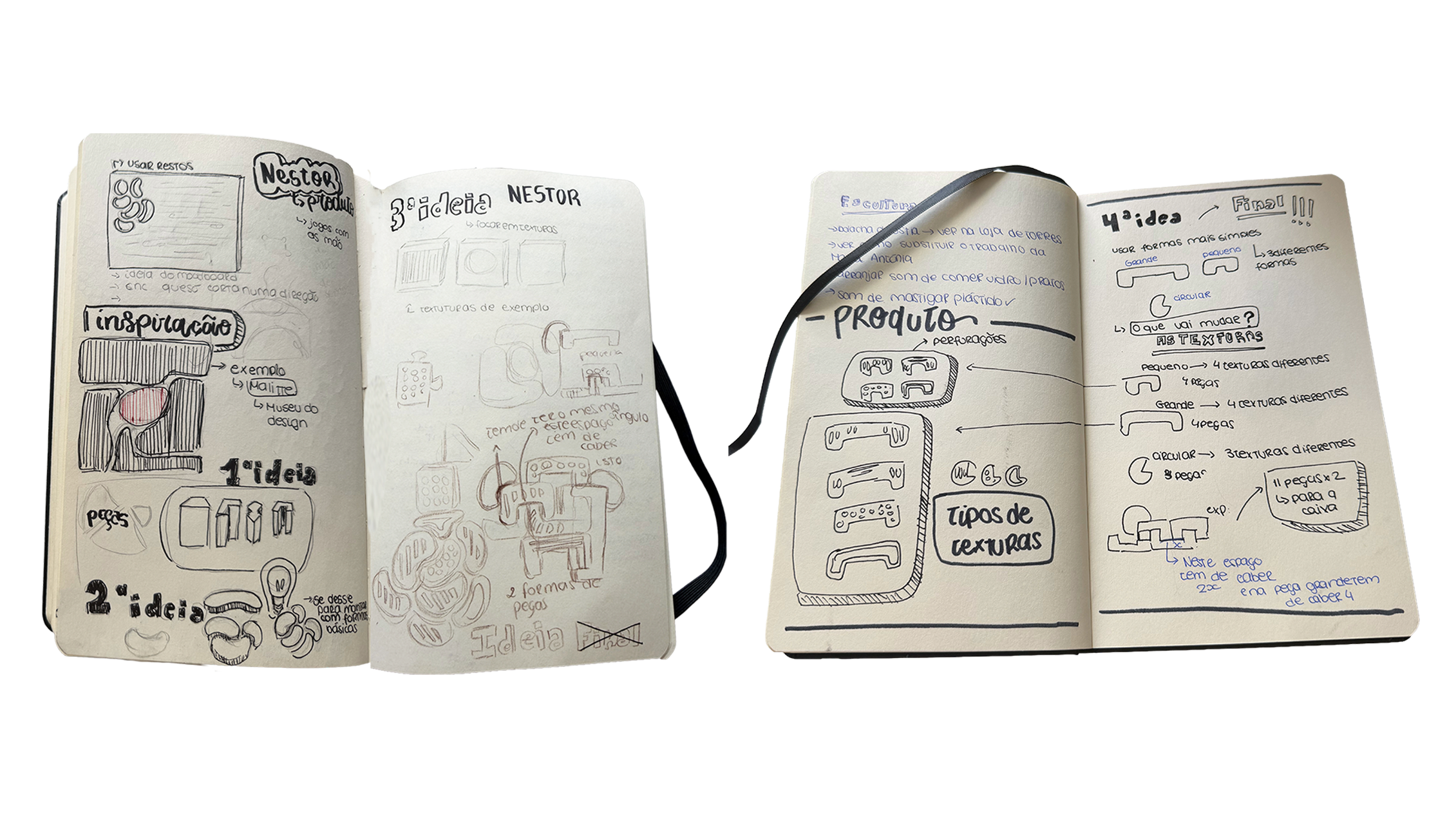

Esboços no sketchbook

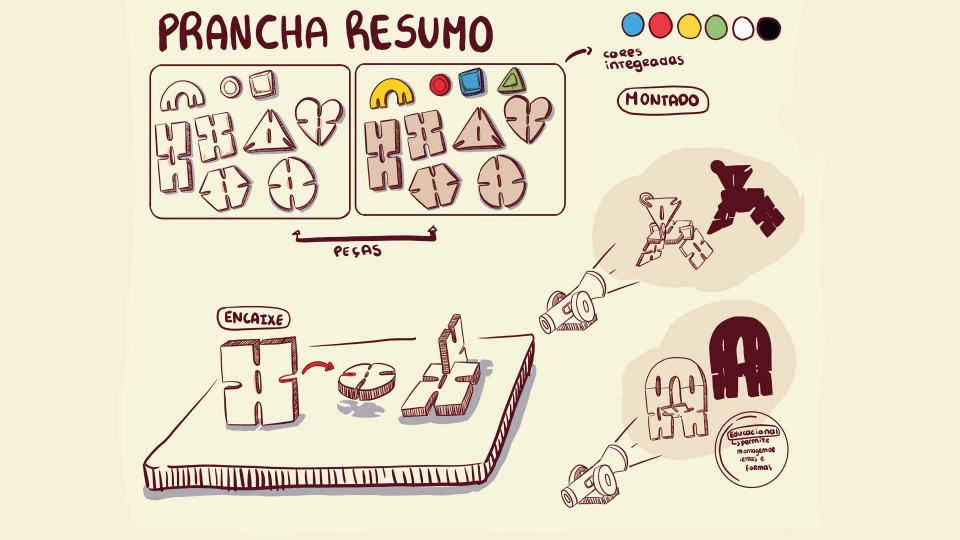

Primeira prancha resumo
Na primeira prancha que foi executada nesta unidade curricular, a brincadeira era demasiado evidente e as sombras eram forçadas. Com isto, as crianças iam brincar com o intuito de montar alguma figura e não no sentido de exploração, descartando assim a ideia.
7. Pesquisa¶
7.1. Aspectos valorizados do moodboard, desconstrução da forma (o que distingue o programa formal)¶
Texturitas distingue-se pela subtração intencional dos materiais para dar origem a uma tridimensionalidade abstrata (sombra). Valorizou-se a estética minimalista através de formas simples e arredondadas, que transmitem um forte sentido de dinamismo.
7.2. Objetos de referencia¶
Brinquedos Análogos
Brinquedos Montessori: pelo uso da madeira ao natural, ressaltando a textura desta.
Teatro de sombra tradicional: pelo uso das sombras, como experimentação e aprendizagem de cultura visual, através destas projeções.
Referências históricas
O teatro de sombras é uma arte muito antiga de contar histórias, originária da China. Estes utilizavam bonecos de diversas cores e com detalhes variados.
Personagens do teatro de sombras chinês
8. Outros Elementos¶
Outros materiais relevantes para a preparação do conceito (entrevistas, observação, testes com utilizadores, notas, leituras, inspirações).
Livros
"Elogio da Sombra" - Jun'ichirō Tanizaki
Esta leitura contribui para a exploração da cultura oriental, que valoriza a sombra em vez da luz. Esta obra trouxe para o brinquedo a ideia da sombra ser um mistério.
"Light and Shade in Design" - Vários Autores
Enquanto que o outro livro ajudou a definir a ideia da brincadeira, este trouxe conhecimentos acerca da física da sombra, o que contribuiu para uma melhor fundamentação sobre a alteração de escalas e a nitidez das silhuetas.
Inspirações
Ein Schiffbauspiel ou Bauhaus Bauspiel / Shipbuilding Game de Siedhoff-Buscher
Este brinquedo é clássico e é composto por 22 peças geométricas de madeira pintadas. Esta inspiração serviu diretamente para a aplicação do minimalismo no brinquedo Texturitas. A abordagem desta designer mostrou que é possível brincar com a redução das peças a formas geométricas simples, o que potencializa a imaginação e a liberdade de montagem. Para além disso, o número de peças (22) obriga as crianças a pensarem numa composição espacial e a exercitarem a sua cultura visual.
