Cortadora de Vinil Silhouette¶
Frase-síntese: A cortadora de vinil Silhouette é um equipamento de fabrico digital que utiliza leitura de ficheiros vetoriais para realizar cortes precisos em materiais como vinil, papel ou películas, sendo amplamente utilizada em design gráfico, produção de sinalética, personalização de objetos e projetos artísticos e educativos que exigem recorte de alta precisão e reprodução fiel de formas.
Tutorial elaborado pelo grupo seguindo a estrutura de referência (ver tutorial CNC do Fablab Benfica como modelo: https://fablabbenfica.gitlab.io/fablabbenficadocs/machines/ouplan/).
1. Como desenhar para esta tecnologia?¶

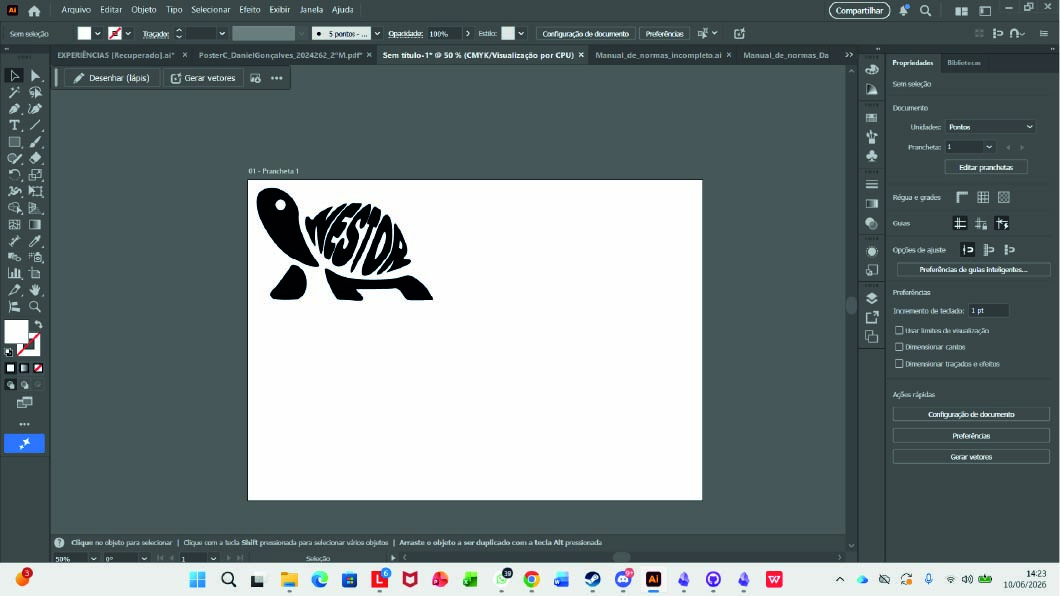

O processo começa sempre com a criação do desenho em formato vetorial, uma vez que a cortadora Silhouette interpreta apenas linhas definidas matematicamente e não imagens rasterizadas. O desenho deve ser desenvolvido em software adequado, como o Adobe Illustrator, e pensado para corte desde o início. É recomendável utilizar composições monocromáticas, pois a máquina apenas reconhece contornos de corte. Todos os elementos devem ser colocados dentro da área útil de trabalho (por exemplo, formato A4), garantindo também que não existem detalhes demasiado pequenos que possam comprometer a precisão do corte. Antes de avançar, é essencial verificar as dimensões finais e assegurar uma organização clara dos elementos para facilitar tanto o corte como a posterior remoção do material.
2. Como preparar um ficheiro para a máquina¶

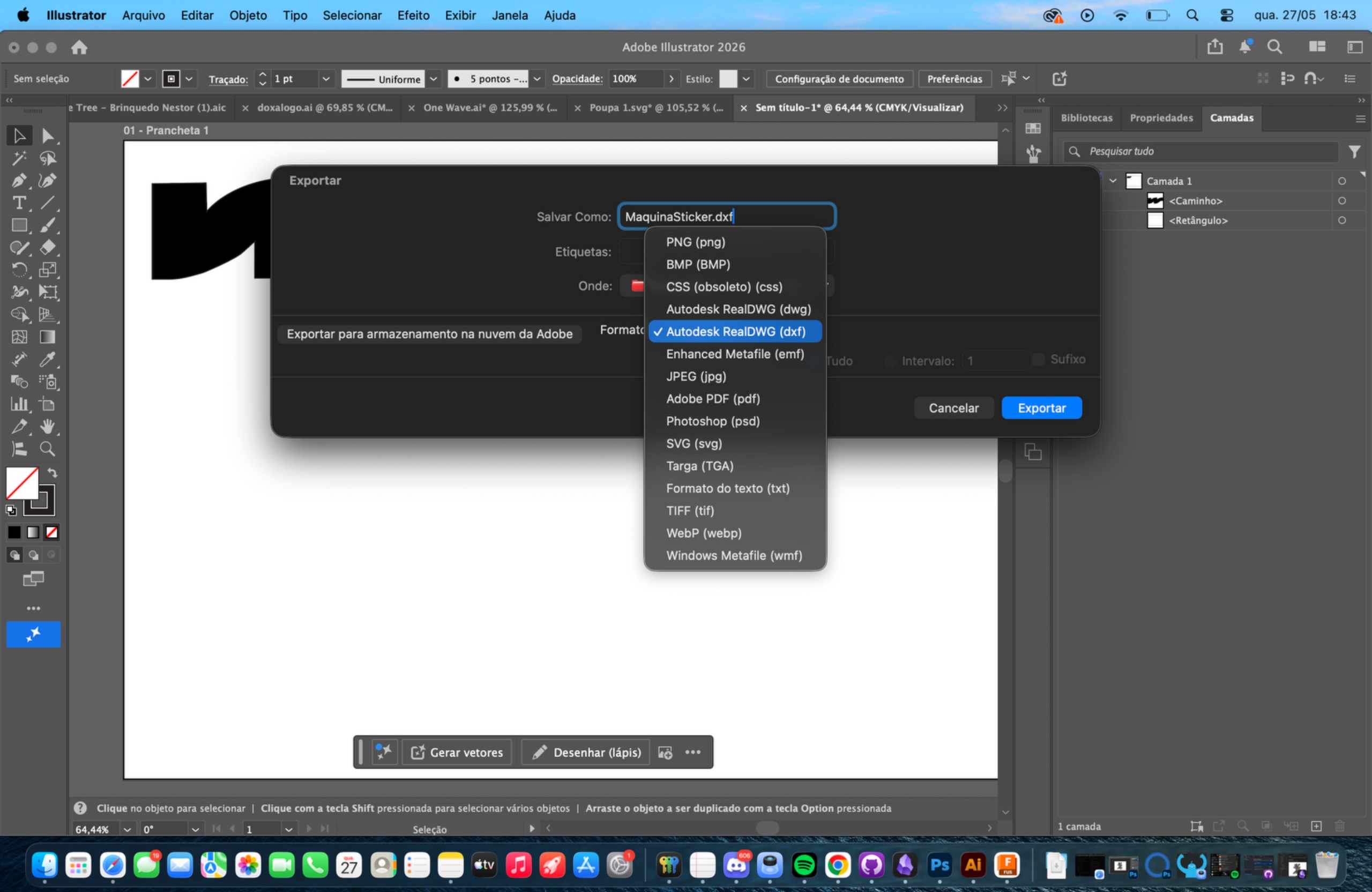

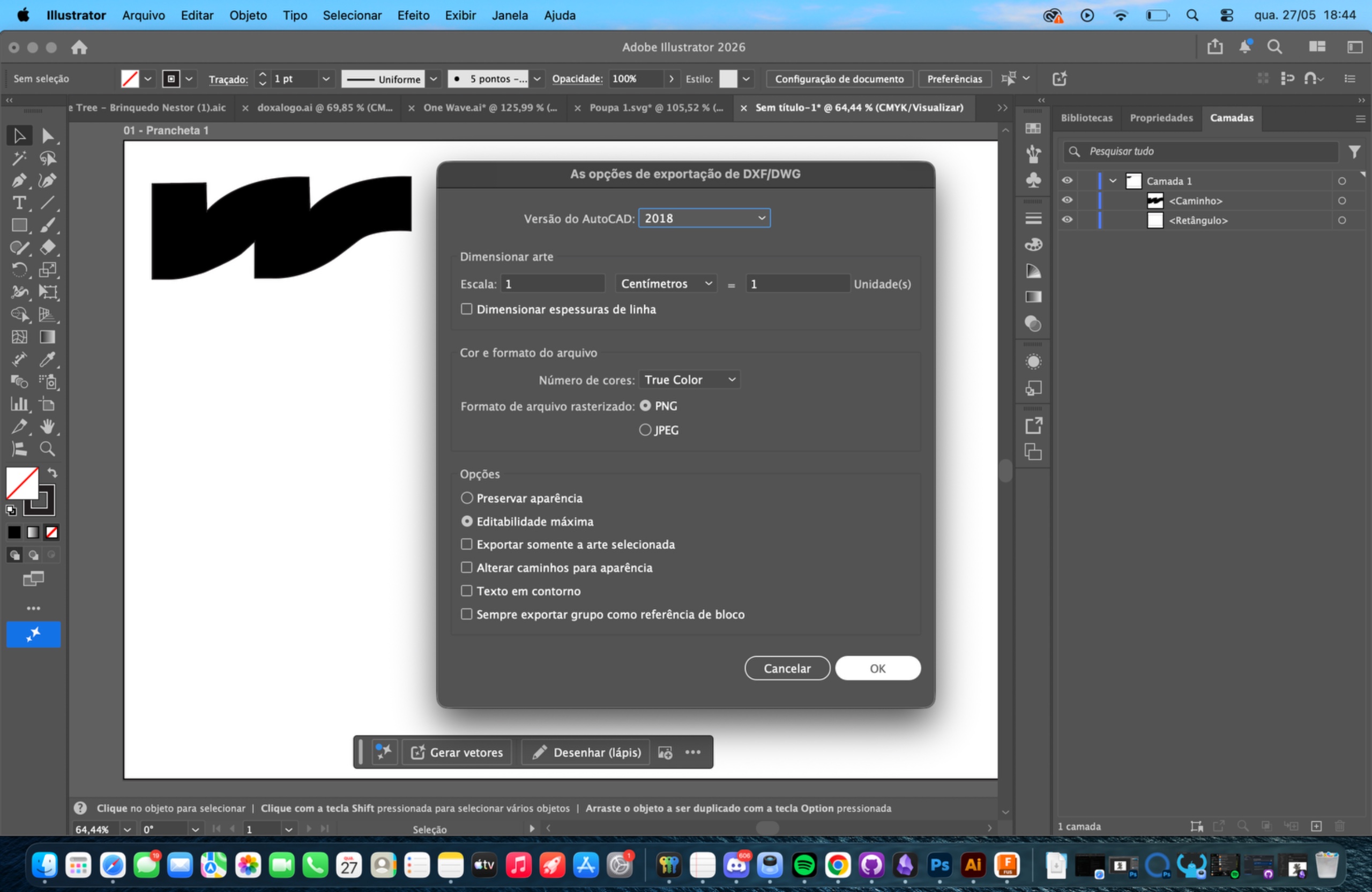

O ficheiro é normalmente desenvolvido no Adobe Illustrator, onde se realiza todo o desenho vetorial e a organização da composição. Depois disso, o projeto deve ser ajustado ao formato da folha utilizada, sendo comum o uso do formato A4. Em seguida, o ficheiro é exportado para DXF (.dxf), um formato compatível com o Silhouette Studio. Este ficheiro é depois importado para o software da máquina, onde será feita a preparação final para o corte.
3. Antes de Começar¶
3.1. Segurança¶
Antes de iniciar o funcionamento da máquina, devem ser seguidas algumas normas de segurança e organização. Não se deve tocar na lâmina da cortadora durante o processo, nem colocar as mãos na área de corte enquanto a máquina está em funcionamento. A área de trabalho deve estar sempre limpa e organizada, e o material deve ser corretamente fixado antes de iniciar qualquer operação.
3.2. Que tipo de ficheiros vou usar e onde os posso produzir¶
Em termos de fluxo de trabalho, o ficheiro é criado no Illustrator, exportado em DXF e posteriormente aberto no Silhouette Studio para verificação e preparação.
4. Como operar a máquina passo-a-passo¶
1º Passo: começar com a criação do desenho vetorial no Adobe Illustrator, seguindo-se a adaptação do projeto à dimensão desejada, normalmente A4. 2º Passo: Exportar o ficheiro em formato DXF e importar para o Silhouette Studio, onde se irá confirmar se todas as linhas estão corretamente interpretadas. 3º Passo: A cortadora é ligada ao computador através de cabo USB e o material de corte é colocado na base da máquina. Antes de iniciar o corte, deve-se confirmar novamente que o ficheiro está correto e que o material está bem posicionado. 4º Passo: O corte é então iniciado através do software ou do painel da máquina, aguardando-se a conclusão do processo. No final, o material é removido cuidadosamente da máquina.
5. Resultado e pós-produção¶

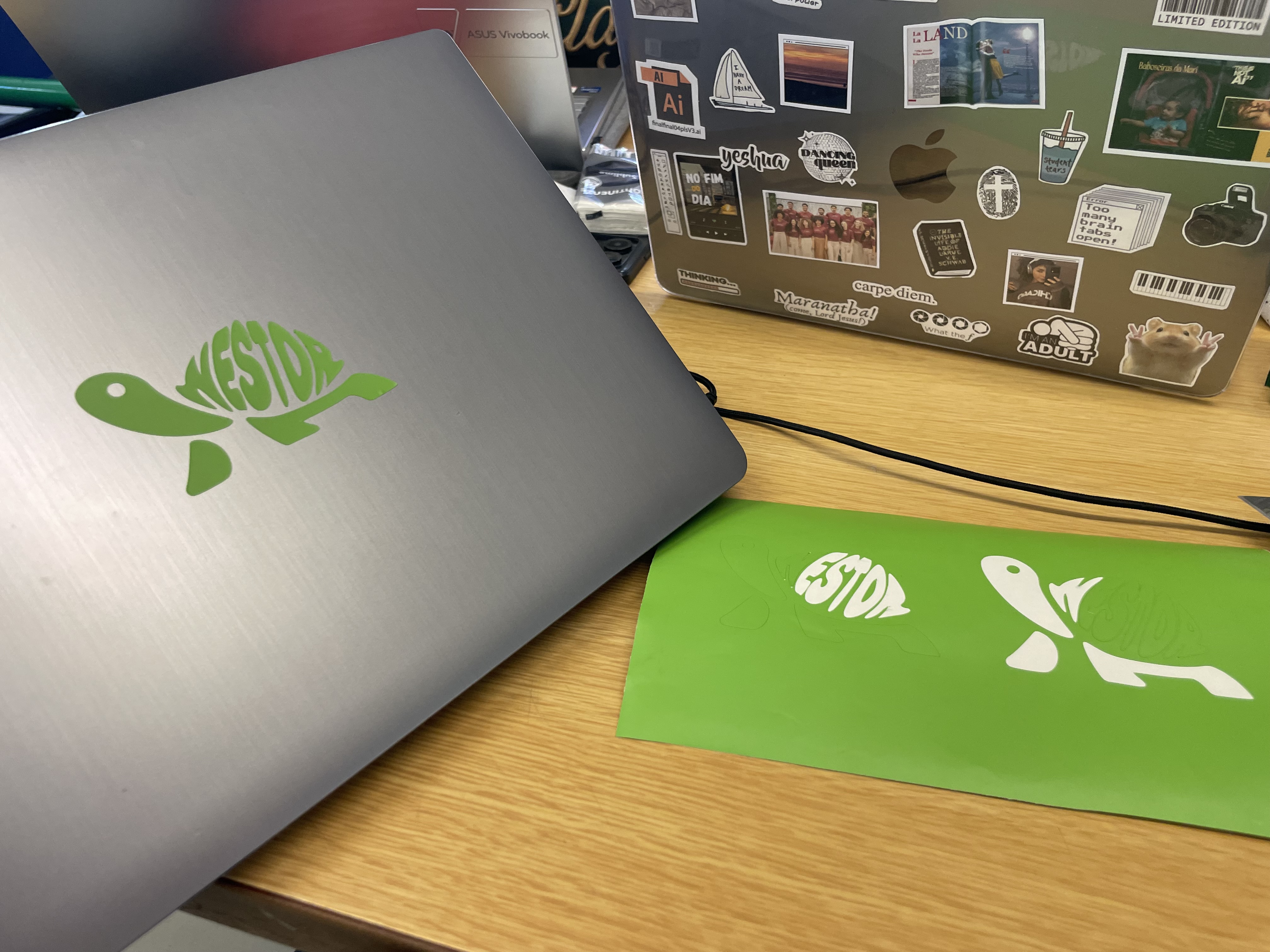

Depois do corte, procede-se à remoção do excesso de material, processo conhecido como weeding, deixando apenas o desenho final pretendido. Dependendo do objetivo do projeto, o vinil pode ser aplicado numa superfície final, como vidro, papel ou outra base, sendo importante garantir uma aplicação uniforme e sem bolhas para um acabamento limpo e profissional.
6. Recursos e Ficheiros¶
O processo pode ser acompanhado por ficheiros de referência, como o projeto original em Adobe Illustrator (.ai) e o ficheiro exportado em DXF (.dxf). Para aprofundamento técnico, é útil consultar o manual da Silhouette, os tutoriais do Silhouette Studio, guias de importação de DXF e vídeos demonstrativos do funcionamento da cortadora Silhouette.
