Bambu Lab A1 Mini¶
Máquina de impressão 3D (FDM) compacta e de alta velocidade, utilizada para a prototipagem rápida e materialização de modelos digitais tridimensionais.
Tutorial elaborado por Mafalda Ramos, Filipe Justo e Wylmer Monteiro, seguindo a estrutura de referência do Fablab Benfica: https://fablabbenfica.gitlab.io/fablabbenficadocs/machines/ouplan/
1. Como desenhar para esta tecnologia?¶
A impressão 3D por deposição de filamento (FDM) exige alguns cuidados na modelação para garantir uma impressão bem-sucedida e estruturalmente viável: - Paredes e espessuras: Evitar modelar paredes demasiado finas no projeto. O bico tem um diâmetro fixo, e geometrias inferiores a esse valor não serão impressas. - Base de apoio: Preferir superfícies planas para a base do objeto. Isto garante uma excelente adesão à base (bed) e permite uma construção muito mais rápida e fácil do modelo, minimizando a necessidade de suportes.
2. Como preparar um ficheiro para a máquina¶
Para que a impressora perceba o modelo 3D, este tem de passar por um processo de slicing (fatiamento).
- Software: Bambu Studio.
- Formatos de ficheiro: STL ou OBJ.
- Settings principais:
- Escolher a máquina correta (neste caso, a Bambu Lab A1 Mini) no software.
- Definir o tipo de material/filamento a ser utilizado.
- Ajustar os parâmetros de qualidade: altura das camadas (layer height) e densidade do preenchimento (infill).
- Analisar a geometria e gerar os suportes que poderão vir a ser necessários para partes suspensas (overhangs).
- Finalizar o projeto fazendo o slice e exportar o ficheiro final (.gcode/.3mf) para a pen USB
3. Antes de Começar¶
3.1. Segurança¶
- Temperaturas extremas: Não tocar na extrusora (nozzle/bico) nem na base aquecida, pois encontram-se a temperaturas muito elevadas que podem causar queimaduras graves.
- Partes móveis: Ter cuidado para não colocar as mãos na área de impressão, para não interferir no trajeto da máquina. Uma interferência física pode causar lesões, descalibrar a impressora e forçá-la a executar movimentos fora do pretendido.
3.2. Que tipo de ficheiros vou usar e onde os posso produzir¶
Poderá produzir ficheiros tridimensionais (STL ou OBJ) em qualquer software de modelação 3D (ex: Fusion 360, Blender, SolidWorks). Estes ficheiros de malha poligonal deverão depois ser importados para o Bambu Studio, preparado nas impressoras da escola ou no seu computador pessoal, e transferidos por USB para operar a máquina.
4. Como operar a máquina passo-a-passo¶
- Preparação da Base: Retirar a base magnética (placa PEI) e garantir que não tem resíduos de impressões anteriores. Limpar a placa da máquina com álcool para remover oleosidades e passar uma laca específica se a superfície estiver escorregadia. Voltar a colocar a base devidamente alinhada. Isto garante que o projeto fique agarrado à base e não se desloque de um sítio para o outro durante a impressão.
- Inserção do Ficheiro: Inserir a pen USB ou Cartão SD e verificar no ecrã da impressora se o ficheiro/projeto pretendido aparece na listagem. Outra opcção pode ser via App Bambu Studio se estiverem ambos dispositivos conectados na mesma rede.
- Gestão do Filamento: Confirmar visualmente se existe a quantidade de filamento necessário para o projeto. Se for necessário trocar:
- O filamento antigo deve ser aquecido e puxado devagar (através da opção Unload no ecrã).
- Colocar o novo rolo, inserir o filamento no tubo e alimentá-lo até ser agarrado pelo motor da extrusora (utilizando a opção Load).
- Iniciar a Impressão e Calibrar: Selecionar o ficheiro no ecrã e iniciar a impressão. Garantir que a opção de calibração automática da cama (Bed Leveling) está selecionada. A máquina fará a purga e iniciará o trabalho.
- Monitorização Inicial: Devem ser acompanhadas as primeiras camadas para ver se não acontecem erros iniciais, como o descolamento da peça ou falhas na extrusão.
5. Resultado e pós-produção¶
- Arrefecimento: Quando o projeto estiver terminado, deve-se esperar que a máquina e a placa arrefeçam.
- Extração: Pode-se dobrar ligeiramente a placa PEI flexível para soltar a peça impressa com facilidade.
- Limpeza: Se a peça os tiver, deve-se remover os suportes existentes manualmente ou com a ajuda de um alicate de corte.
- Acabamento: Se for necessário, podem-se lixar pequenas imperfeições finais para um acabamento mais liso.

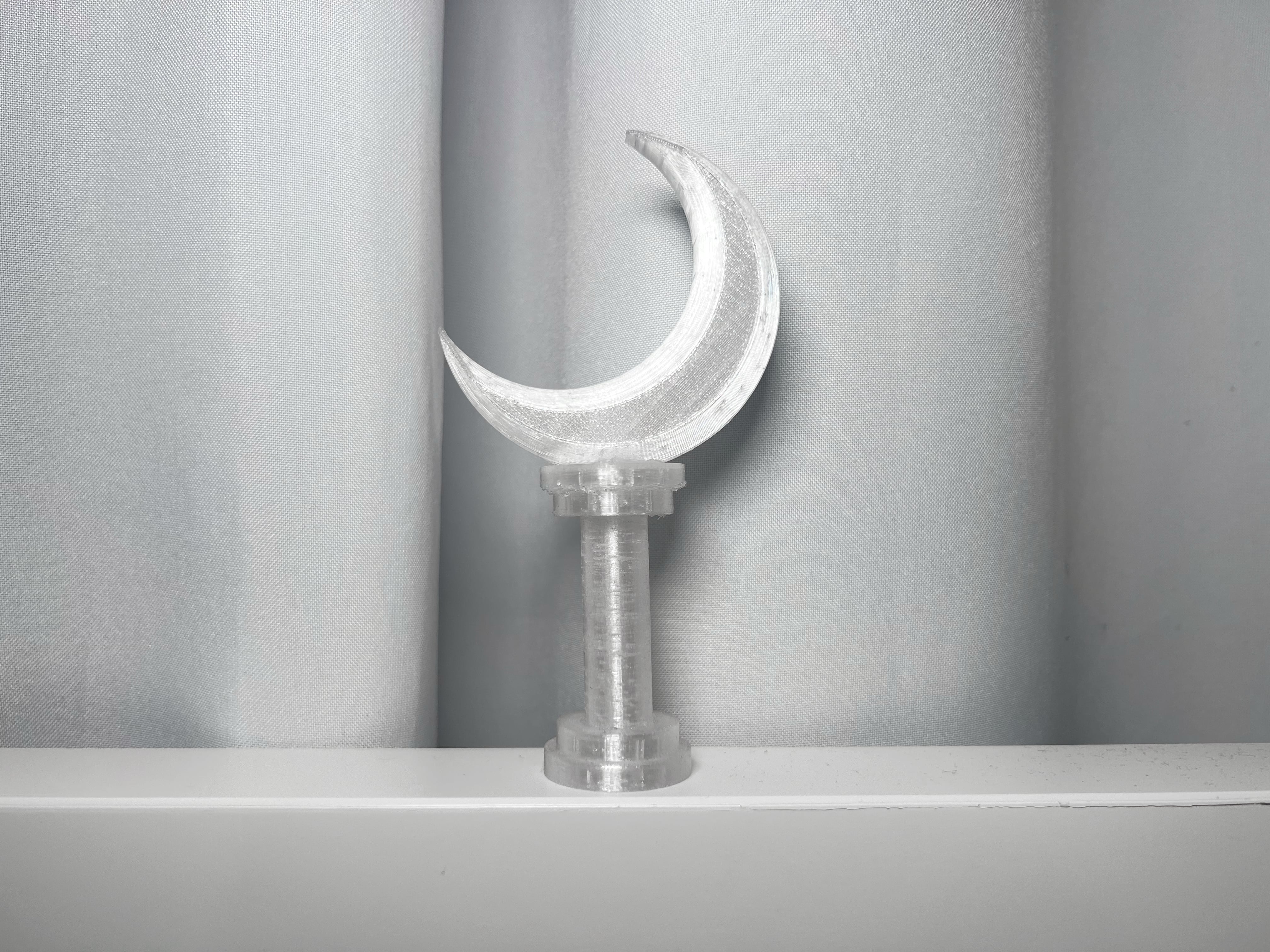

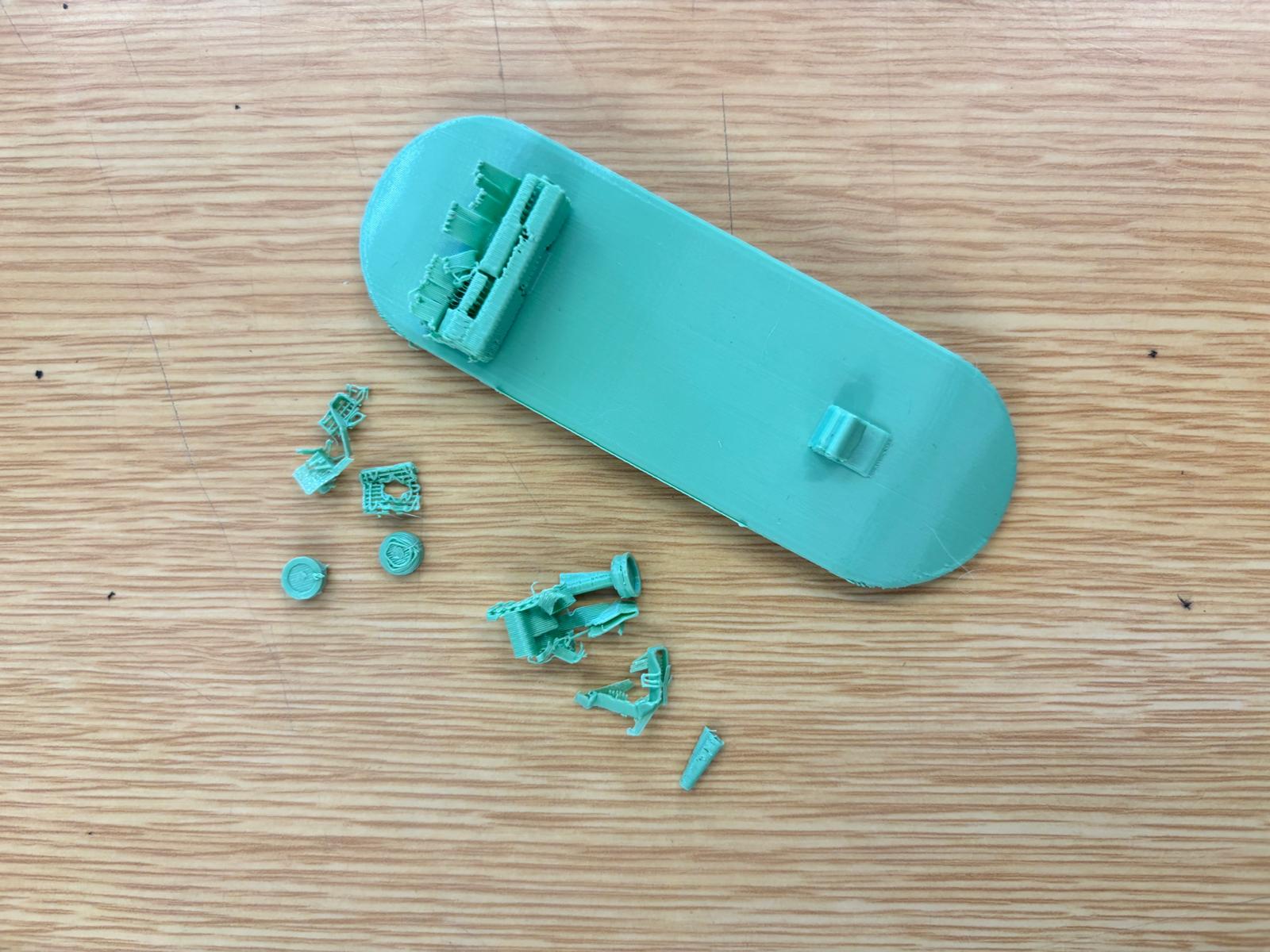

5.1. Exemplos de Resultados¶
6. Recursos e Ficheiros¶
- Ficheiros-modelo:
- Links externos:
